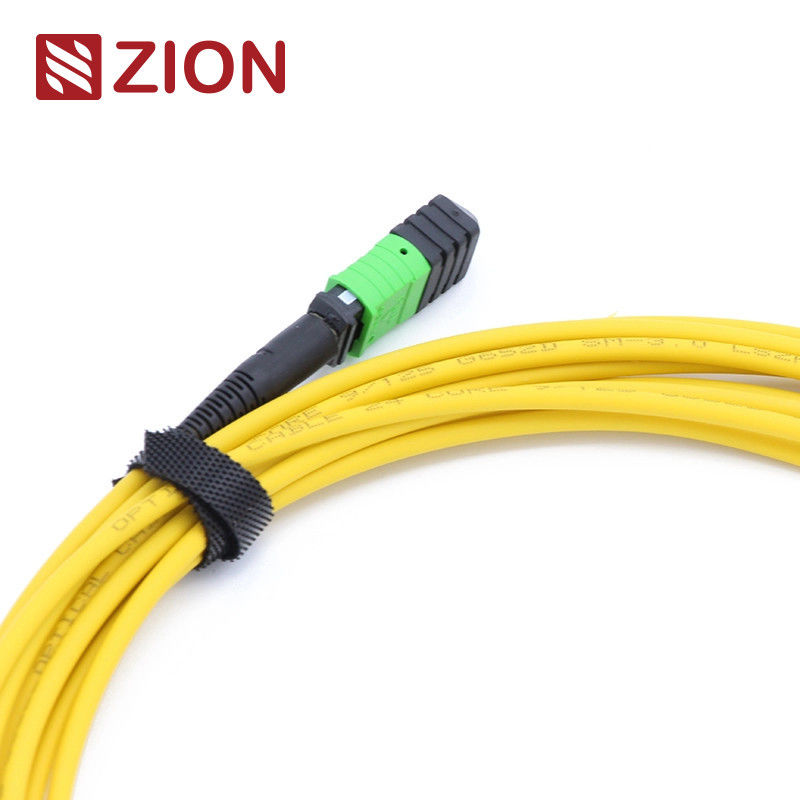

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH

12 Fibers MTP Female To MTP Female Patch Cord Singlemode 3.0mm LSZH

ข้อมูลพื้นฐาน

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HELLOSIGNAL® OR OEM

จำนวนสั่งซื้อขั้นต่ำ:	50 ชิ้น
รายละเอียดการบรรจุ:	10 ชิ้น / ถุงพลาสติก
เวลาการส่งมอบ:	โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	ไม่มีขีด จำกัด

ราคาถูกที่สุด ติดต่อตอนนี้

ข้อมูลรายละเอียด

ความทนทาน:	<0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง	การแลกเปลี่ยน:	≤0.2dB
แรงดึง:	>70N	เวลาเสียบปลั๊ก:	>600
อุณหภูมิในการทำงาน (℃):	-40 ถึง +85°ซ
แสงสูง:	สายแพทช์ไฟเบอร์ MTP แบบกำหนดเอง , สายแพทช์ไฟเบอร์ออปติก LSZH MTP , สายแพทช์ไฟเบอร์ออปติก 12 ไฟเบอร์ MTP

รายละเอียดสินค้า

มทป./มท

สายแพทช์ไฟเบอร์ 12F MPO (MTP) -MPO (MTP) ได้รับการออกแบบมาสำหรับ 40G QSFP + SR4

40G QSFP+ CSR4 และ 100G QSFP28 SR4 ออปติกการเชื่อมต่อโดยตรงและศูนย์ข้อมูลความหนาแน่นสูง

MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง

รหัสไซออนและคำอธิบาย

รหัสไซออน		คำอธิบายไซออน
ZCM2122HIA1X		MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อไฟเบอร์ชนิดหนึ่งMTP (Multi-Fiber Push On) เป็นตัวเชื่อมต่อไฟเบอร์แบบมัลติคอร์ระบบการเชื่อมต่อล่วงหน้าไฟเบอร์ความหนาแน่นสูง MTP ในปัจจุบันส่วนใหญ่ใช้ในการใช้งานสภาพแวดล้อมที่มีความหนาแน่นสูงของศูนย์ข้อมูล การใช้งานไฟเบอร์ออปติกกับอาคาร และการใช้งานการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแสง เช่น อุปกรณ์ออปติก , 40G, 100G, QSFP+
ประเภทของตัวเชื่อมต่อ MTP นั้นแยกตามข้อบังคับ IEC 61754-7: หมายเลขหลัก (หมายเลขอาร์เรย์), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ขั้ว (PC หรือ APC)
สายแพทช์ไฟเบอร์ MTP-MTP 3.0 มม. LSZHสายแพทช์ไฟเบอร์ MTP สิ้นสุดด้วยขั้วต่อ MTP ที่ปลายทั้งสองด้านMTP Fiber Patch Cord เชื่อมต่อโมดูล MTP เข้าด้วยกันเป็นลิงค์ถาวรสายแพทช์ไฟเบอร์มีให้เลือก 12, 24, 48,60,72 ,96,144 ไฟเบอร์รองรับความเร็วสูงสุดถึง 10/40/100Gbps โซลูชันดาต้าเซ็นเตอร์โดยทั่วไปจะใช้เพื่อเชื่อมต่อระหว่างเทปคาสเซ็ต พาเนล หรือ MTP fan-outs ที่ทนทาน และเพื่ออำนวยความสะดวกในการปรับใช้อย่างรวดเร็วของสายเคเบิลแบ็คโบนความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมที่มีไฟเบอร์สูงอื่นๆนอกจากนี้ MTP ยังมอบความยืดหยุ่นและความสะดวกสบายเมื่อคุณต้องเปลี่ยนรูปแบบตัวเชื่อมต่อในแผงแพทช์แทนที่จะเปลี่ยนคอนเนคเตอร์บนสายเคเบิ้ล เพียงแค่ติดตั้งคาสเซ็ทใหม่ที่มีคอนเนคเตอร์สไตล์ใหม่ที่ด้านครอสคอนเนคของแผงแพตช์
สายแพทช์ไฟเบอร์ 12F MTP-MTP ได้รับการออกแบบมาสำหรับการเชื่อมต่อโดยตรงออปติก 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4 และศูนย์ข้อมูลความหนาแน่นสูง

มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:

ตัวเชื่อมต่อ	อ้างอิง	รายละเอียดที่อยู่อาศัย
MTP โหมดเดียว	EIA/TIA-604-5	SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MTP สูญเสียต่ำสุด)
MTP มัลติโหมด	EIA/TIA-604-5	OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (Standard Loss MTP) OM3 & OM4 PC: คอนเนคเตอร์ Aqua + บูทสีดำ (Standard & Super low loss MTP) พีซี OM3&OM4: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MTP การสูญเสียมาตรฐาน)

ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C
รองรับ 10G Fibre Channel
40G และ 100G IEEE 802.3

ข้อมูลจำเพาะของออปติคัล:

รายการข้อมูลจำเพาะ	โหมดเดียว (ขัดเงา APC 8 องศา)	มัลติโหมด (PC Flat Polish)
การสูญเสียการแทรก (MTP) (IEC 61300-3-34)	การสูญเสียมาตรฐาน:≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)	การสูญเสียมาตรฐาน:≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป) การสูญเสียต่ำมาก:≤0.35dB(สูงสุด) , ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST) (IEC 61300-3-6)	≤0.3dB	≤0.3dB
การสูญเสียผลตอบแทน (MTP)	≥60dB(ขัดเงา 8 องศา)	≥25dB
การสูญเสียผลตอบแทน (LC/SC/FC/ST)	APC≥60dB;UPC≥50dB	≥35dB
ความทนทาน	<0.3dBการเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง
การแลกเปลี่ยน	≤0.2dB
แรงดึง	>70N
เวลาเสียบปลั๊ก	>600
อุณหภูมิในการทำงาน (℃)	·-40 ถึง + 85°C

คุณสมบัติ:
การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง
ตัวเชื่อมต่อ Multi-fiber ที่ใช้ MT, การสิ้นสุดและส่วนประกอบตัวเชื่อมต่อไฟเบอร์ 4,8,12 และ 24
ทางออกที่ประหยัดสำหรับการเลิกจ้างไฟเบอร์จำนวนมาก
ออกแบบมาสำหรับแอปพลิเคชัน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
มีตัวเลือกสายกลมที่แข็งแรงทนทาน สายวงรี และสายริบบิ้นเปล่า
ตัวเรือนรหัสสีมีไว้เพื่อแยกประเภทไฟเบอร์ ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์
สามารถทำซ้ำและแลกเปลี่ยนได้ดี

แอปพลิเคชัน:
ตัวเชื่อมต่อ MTP ทั้งหมดของ OMC มาจาก Senko/Nissin/SumitomoMTP Patch Cord เป็นชุดสายเคเบิลที่มีความหนาแน่นสูงซึ่งโดยทั่วไปใช้ในสามพื้นที่
แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมที่มีความหนาแน่นสูง
ใยแก้วนำแสงให้กับอาคาร
การประยุกต์ใช้ตัวเชื่อมต่อภายในในอุปกรณ์ไฟเบอร์

กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 2

กดแถบดึงสำหรับ Senko MTP

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 3

MTP-MTP 12F การวาดสายเคเบิลลำตัว

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 4

ความยาวโดยรวม(L)(ม.)						ความยาวของความอดทน (ซม.)
0<L<1						+5/-0
1<L<10						+10/-0
10<ยาว<40						+15/-0
40<ลิตร						'+0.5% x ยาว/-0

วิธีการเชื่อมต่อสามวิธีช่วยให้ขั้ว MTP/MTP ถูกต้อง

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 5

1. ขั้ว A การเชื่อมต่อ

ขั้ว A สายเคเบิล MTP ใช้การออกแบบคีย์ขึ้นและคีย์ลงดังที่แสดงในรูปด้านล่าง ตำแหน่งที่ 1 ของหนึ่ง
ขั้วต่อตรงกับตำแหน่ง 1 ของขั้วต่ออื่นไม่มีการพลิกขั้วดังนั้น เมื่อเราใช้สาย A MTP ที่มีขั้วในการเชื่อมต่อ เราต้องใช้สายแพตช์เพล็กซ์ AB ที่ปลายด้านหนึ่งและสายแพตช์เพล็กซ์ AA ที่ปลายอีกด้านหนึ่งเนื่องจากในลิงค์นี้ Rx1 จะต้องเชื่อมต่อกับ Tx1ถ้าเราไม่ใช้สายแพตช์ดูเพล็กซ์ AA ตามหลักการออกแบบของสาย A MTP ที่มีขั้ว ไฟเบอร์ 1 อาจส่งไปยังไฟเบอร์ 1 กล่าวคือ Rx1 อาจส่งไปยัง Rx1 ซึ่งอาจทำให้เกิดข้อผิดพลาด

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 6

2. การเชื่อมต่อขั้ว B

สายเคเบิล Polarity B MTP ใช้การออกแบบคีย์อัพคีย์อัพดังนั้น ตามที่แสดงในรูปด้านล่าง ตำแหน่ง 1 ของขั้วต่อหนึ่งจะสอดคล้องกับตำแหน่ง 12 ของขั้วต่ออื่นดังนั้น เมื่อเราใช้สายเคเบิล MTP ขั้ว B สำหรับการเชื่อมต่อ เราควรใช้สายเคเบิลแพตช์เพล็กซ์ AB ที่ปลายทั้งสองด้านเนื่องจากการออกแบบคีย์อัพเพื่อคีย์อัพช่วยพลิกขั้ว ซึ่งทำให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 12 นั่นคือ Rx1 ส่งไปยัง Tx1

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 7

3. การเชื่อมต่อขั้ว C

เช่นเดียวกับสายเคเบิล MTP แบบขั้ว A สายเคเบิลแบบขั้ว C MTP ยังใช้การออกแบบคีย์ขึ้นและคีย์ลงอย่างไรก็ตาม ภายในสายเคเบิลมีการออกแบบไฟเบอร์ครอส ซึ่งทำให้ตำแหน่ง 1 ของขั้วต่อหนึ่งสอดคล้องกับตำแหน่ง 2 ของ
ตัวเชื่อมต่ออื่นดังที่แสดงในรูปด้านล่าง เมื่อเราใช้สายเคเบิล MTP ที่มีขั้ว C สำหรับการเชื่อมต่อ เราควรใช้สายเคเบิลแพตช์เพล็กซ์ AB ที่ปลายทั้งสองด้านเนื่องจากการออกแบบครอสไฟเบอร์ช่วยพลิกขั้ว ซึ่งทำให้ไฟเบอร์ 1 ส่งไปยังไฟเบอร์ 2 นั่นคือ Rx1 ส่งไปยัง Tx1

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 8

หมายเหตุ: ประเภทขั้วอยู่ในกฎการตั้งชื่อต่อไปนี้ - ขั้ว A； ขั้ว B； ขั้ว C

สายเคเบิล TRUNK ยอดนิยมของ Zion Communication

รหัสไซออน		คำอธิบายไซออน
7236001	ZCM1122HIA1X	MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236002	ZCM1152HIA1X	MPO หญิงถึง MPO หญิง SM 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236003	ZCM1127HLA1X	MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236004	ZCM1157HLA1X	MPO หญิงถึง MPO หญิง OM3 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236005	ZCM1128HMA1X	MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 12 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236006	ZCM1158HMA1X	MPO หญิงถึง MPO หญิง OM4 3.0 มม. LSZH 24 เส้นใย MPO สายแพทช์เมตรแบบกำหนดเอง
7236007	ZCM2122HIA1X	MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
7236008	ZCM2152HIA1X	MTP หญิงถึง MTP หญิง SM 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
7236009	ZCM2127HLA1X	MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
7236010	ZCM2157HLA1X	MTP หญิงถึง MTP หญิง OM3 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
7236011	ZCM2128HMA1X	MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 12 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง
7236012	ZCM2158HMA1X	MTP หญิงถึง MTP หญิง OM4 3.0 มม. LSZH 24 เส้นใย MTP สายแพทช์เมตรแบบกำหนดเอง

บรรจุภัณฑ์

แพ็คเกจเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34 * 22 * 15 ซม.;443424 ซม. ;543934 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้

12 ไฟเบอร์ MTP ตัวเมียถึง MTP ตัวเมีย สายแพทช์ Singlemode 3.0mm LSZH 9

บริการ OEM/ODM สำหรับคุณ

1. สีของสายไฟ, คำพิมพ์, วัสดุของปลอกหุ้มสายไฟ, สีของขั้วต่อ
2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง
3. ระดับคุณภาพที่แตกต่างกัน
