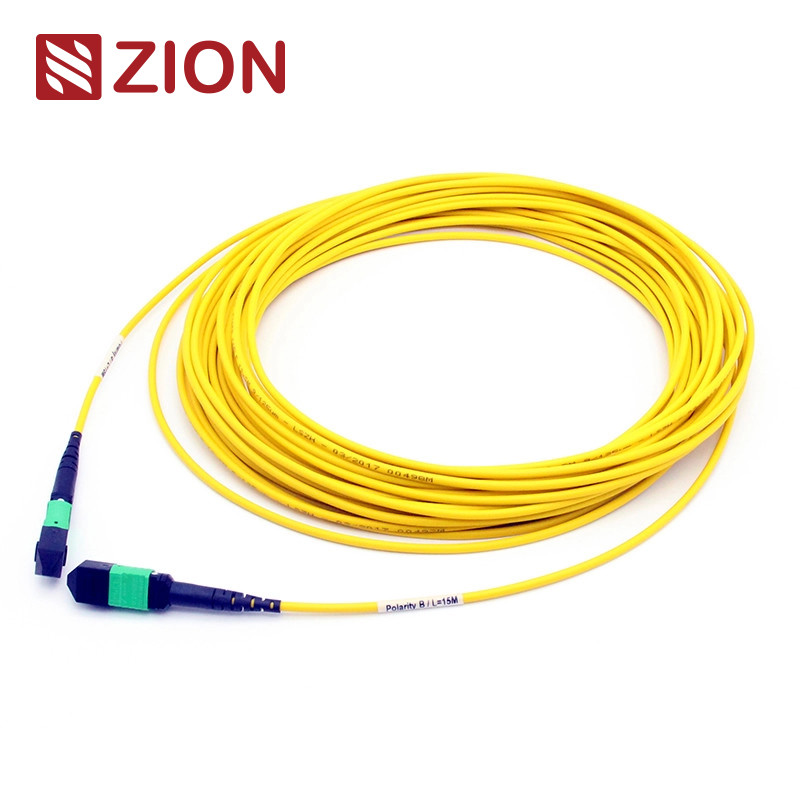

สายแพทช์คอร์ด MTP 24 ไฟเบอร์ ตัวเมียถึงตัวเมีย โหมดเดี่ยว 3.0 มม. LSZH
MTP ตัวเมียถึง MTP ตัวเมีย SM 3.0 มม. LSZH 24 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
รหัสและคำอธิบาย Zion
รหัส Zion: ZCM2152HIA1X
คำอธิบาย Zion: สายแพทช์คอร์ด MTP ตัวเมียถึง MTP ตัวเมีย SM 3.0 มม. LSZH 24 ไฟเบอร์ MTP เมตรแบบกำหนดเอง
คอนเนคเตอร์ MPO เป็นคอนเนคเตอร์แบบ multi-fiber push-on ที่ออกแบบมาสำหรับระบบเชื่อมต่อไฟเบอร์ความหนาแน่นสูง คอนเนคเตอร์เหล่านี้ส่วนใหญ่ใช้ในสภาพแวดล้อมของศูนย์ข้อมูล แอปพลิเคชันไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ประเภทคอนเนคเตอร์ MTP จัดประเภทตามระเบียบ IEC 61754-7 ตามจำนวนคอร์ เพศ (ตัวผู้/ตัวเมีย) และขั้ว (PC หรือ APC)
สายแพทช์คอร์ดไฟเบอร์ MTP-MTP 3.0 มม. LSZH นี้มีคอนเนคเตอร์ MTP ทั้งสองด้านและมีไฟเบอร์ 12, 24, 48, 60, 72, 96 หรือ 144 เส้น รองรับความเร็วสูงถึง 10/40/100Gbps โซลูชันศูนย์ข้อมูล และเหมาะอย่างยิ่งสำหรับการเชื่อมต่อเทปคาสเซ็ต แผง หรือ MTP fan-out ที่ทนทาน สายแพทช์คอร์ดช่วยให้ติดตั้งสายเคเบิลแบ็คโบนความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์สูงอื่นๆ ได้อย่างรวดเร็ว
สายแพทช์คอร์ดไฟเบอร์ 24F MTP-MTP ได้รับการออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูงและรองรับการเชื่อมต่อโดยตรงของออปติก 100G QSFP28 SR4
มาตรฐานอุตสาหกรรมของคอนเนคเตอร์
ข้อมูลอ้างอิง MPO โหมดเดี่ยว: EIA/TIA-604-5
รายละเอียดตัวเรือน MPO โหมดเดี่ยว: SM APC: คอนเนคเตอร์สีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน); SM APC: คอนเนคเตอร์สีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
ข้อมูลอ้างอิง MPO มัลติโหมด: EIA/TIA-604-5
รายละเอียดตัวเรือน MPO มัลติโหมด: OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (MTP การสูญเสียมาตรฐาน); OM3&OM4 PC: คอนเนคเตอร์สีฟ้า + บูทสีดำ (MTP การสูญเสียมาตรฐานและต่ำพิเศษ); OM3&OM4 PC: คอนเนคเตอร์สีม่วงฮีเธอร์ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
- เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) สายเคเบิลแบบมีโครงสร้างตาม TIA-568-C
- 10G Fiber Channel เป็นไปตามข้อกำหนด
- 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะทางแสง
การสูญเสียการแทรก (MPO)(IEC 61300-3-34) โหมดเดี่ยว (APC ขัดเงา 8 องศา): การสูญเสียมาตรฐาน: ≤0.75dB(สูงสุด), ≤0.50dB(ทั่วไป); การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (MPO)(IEC 61300-3-34) มัลติโหมด (PC ขัดเงาแบบแบน): การสูญเสียมาตรฐาน: ≤0.6dB(สูงสุด), ≤0.50(ทั่วไป); การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST)(IEC 61300-3-6) โหมดเดี่ยว (APC ขัดเงา 8 องศา): ≤0.3dB
การสูญเสียการแทรก (LC/SC/FC/ST)(IEC 61300-3-6) มัลติโหมด (PC ขัดเงาแบบแบน): ≤0.3dB
การสูญเสียการสะท้อนกลับ (MPO) โหมดเดี่ยว (APC ขัดเงา 8 องศา): ≥60dB(การขัดเงา 8 องศา)
การสูญเสียการสะท้อนกลับ (MPO) มัลติโหมด (PC ขัดเงาแบบแบน): ≥25dB
การสูญเสียการสะท้อนกลับ (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
การสูญเสียการสะท้อนกลับ (LC/SC/FC/ST): ≥35dB
ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 การผสมพันธุ์)
ความสามารถในการแลกเปลี่ยน: ≤0.2dB
การทดสอบการใส่-ดึง: 500 ครั้ง, IL＜0.5dB
ความต้านทานแรงดึง: >70N
เวลาเสียบปลั๊ก: >600
อุณหภูมิในการทำงาน โหมดเดี่ยว (APC): -40°C ถึง +85°C
คุณสมบัติ
- การสูญเสียการแทรกต่ำ, การสูญเสียการสะท้อนกลับสูง
- คอนเนคเตอร์ Multi-fiber ที่ใช้ MT, การสิ้นสุดและชุดประกอบคอนเนคเตอร์ไฟเบอร์ 4,8,12 และ 24 เส้น
- โซลูชันประหยัดสำหรับการสิ้นสุดไฟเบอร์จำนวนมาก
- ออกแบบมาสำหรับการสูญเสียต่ำและการใช้งาน SM และ MM มาตรฐาน
- มีตัวเลือกสายเคเบิลกลมที่ทนทาน, สายเคเบิลรูปไข่ และริบบิ้นเปลือย
- มีตัวเรือนรหัสสีเพื่อแยกประเภทไฟเบอร์, ประเภทการขัดเงา และ/หรือเกรดคอนเนคเตอร์
- ดีในเรื่องความสามารถในการทำซ้ำและการแลกเปลี่ยน
แอปพลิเคชัน
สายแพทช์คอร์ด 24F MTP-MTP นี้เหมาะสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G ได้รับการออกแบบมาสำหรับการเชื่อมต่อโดยตรงของออปติก 100G QSFP28 SR4 และสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
คอนเนคเตอร์ MPO ทั้งหมดของ OMC มาจาก Senko/Nissin/Sumitomo สายเคเบิลแพทช์ไฟเบอร์ MPO เป็นชุดประกอบสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่หลัก:
- แอปพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- แอปพลิเคชันคอนเนคเตอร์ภายในในอุปกรณ์ไฟเบอร์
กฎการตั้งชื่อและข้อมูลการยืนยันคำสั่งซื้อ
แท็บ Push Pull สำหรับ Senko MTP
ภาพวาดสายเคเบิล Trunk MTP-MTP 24F
| ความยาวโดยรวม(L)(ม.) |
ความยาวของความคลาดเคลื่อน(ซม.) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0.5% x L/-0 |
วิธีการเชื่อมต่อสามวิธีช่วยรักษาขั้ว MTP/MTP ที่ถูกต้อง
โซลูชันขั้ว Base-24
เพื่อรองรับความต้องการแบนด์วิธที่เพิ่มขึ้น สายเคเบิล MTP/MPO 24 ไฟเบอร์ถูกนำมาใช้เพื่ออำนวยความสะดวกในการโยกย้ายไปยังเครือข่าย 100G สายเคเบิลเหล่านี้เพิ่มความหนาแน่นของสายเคเบิล 12 ไฟเบอร์เป็นสองเท่าในพื้นที่เดียวกัน ลดจำนวนไฟเบอร์ ลดเส้นทางสายเคเบิล และปรับปรุงการไหลเวียนของอากาศ การบำรุงรักษาขั้วของสายเคเบิล MTP/MPO base-24 นั้นซับซ้อนกว่า และ OMC แนะนำสายเคเบิล Trunk MTP/MPO ประเภท A (key-up to key-down) ด้วยเทปคาสเซ็ต Type A และ Type AF ของเรา ไม่จำเป็นต้องใช้สายแพทช์ A-to-A อีกต่อไป
สายเคเบิล Trunk ร้อนของ Zion Communication
7236001 ZCM1122HIA1: MPO ตัวเมียถึง MPO ตัวเมีย SM 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236002 ZCM1152HIA1: MPO ตัวเมียถึง MPO ตัวเมีย SM 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236003 ZCM1127HLA1: MPO ตัวเมียถึง MPO ตัวเมีย OM3 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236004 ZCM1157HLA1: MPO ตัวเมียถึง MPO ตัวเมีย OM3 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236005 ZCM1128HMA1: MPO ตัวเมียถึง MPO ตัวเมีย OM4 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236006 ZCM1158HMA1: MPO ตัวเมียถึง MPO ตัวเมีย OM4 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord เมตรแบบกำหนดเอง
7236007 ZCM2122HIA1: MTP ตัวเมียถึง MTP ตัวเมีย SM 3.0 มม. LSZH 12 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
7236008 ZCM2152HIA1: MTP ตัวเมียถึง MTP ตัวเมีย SM 3.0 มม. LSZH 24 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
7236009 ZCM2127HLA1: MTP ตัวเมียถึง MTP ตัวเมีย OM3 3.0 มม. LSZH 12 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
7236010 ZCM2157HLA1: MTP ตัวเมียถึง MTP ตัวเมีย OM3 3.0 มม. LSZH 24 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
7236011 ZCM2128HMA1: MTP ตัวเมียถึง MTP ตัวเมีย OM4 3.0 มม. LSZH 12 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
7236012 ZCM2158HMA1: MTP ตัวเมียถึง MTP ตัวเมีย OM4 3.0 มม. LSZH 24 ไฟเบอร์ MTP Patch Cord เมตรแบบกำหนดเอง
บรรจุภัณฑ์
แพ็คเกจสายเคเบิลใยแก้วนำแสงนี้ได้รับการออกแบบมาเพื่อให้ง่ายต่อการจัดการและการป้องกันที่ดีที่สุด ขนาดกล่องมาตรฐาน ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อ มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
- สีสายเคเบิล, คำพิมพ์, วัสดุของแจ็คเก็ตสายเคเบิล, สีของคอนเนคเตอร์
- ฉลาก OEM, วงแหวนระบุ, ฉลากของสายเคเบิล, กล่อง, เครื่องหมายการขนส่ง
- มีระดับคุณภาพที่แตกต่างกัน
