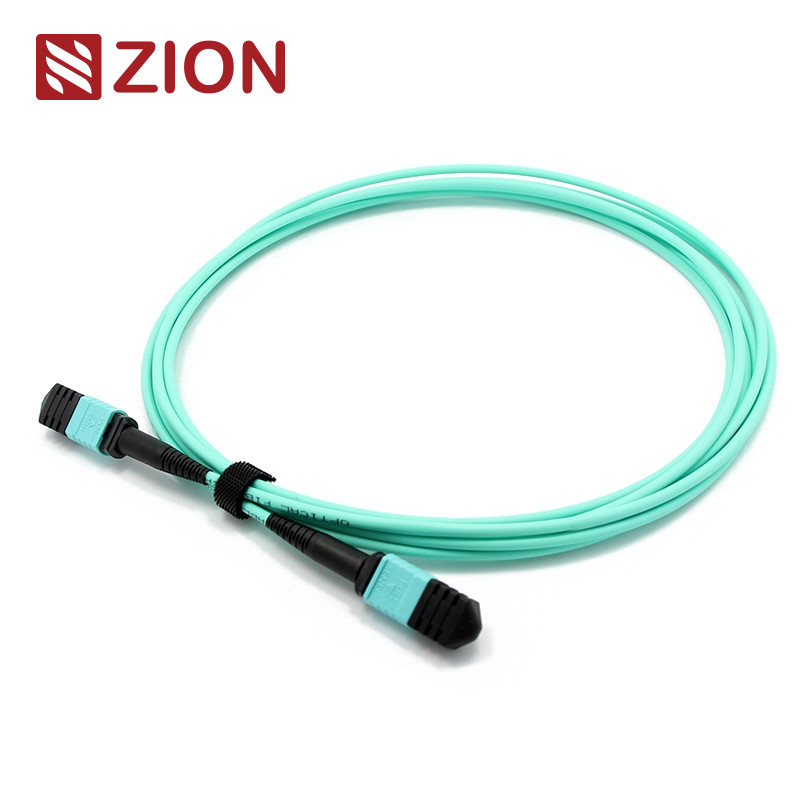

สายแพทช์คอร์ด MTP Female ถึง MTP Female OM3 3.0 มม. LSZH 12 ไฟเบอร์
สายแพทช์คอร์ด MTP Female ถึง MTP Female OM3 3.0 มม. LSZH 12 ไฟเบอร์ประสิทธิภาพสูง มีให้เลือกหลายขนาดตามความต้องการสำหรับศูนย์ข้อมูลและการใช้งานไฟเบอร์ความหนาแน่นสูง
การระบุผลิตภัณฑ์
รหัส Zion: ZCM2122HIA1X
คำอธิบาย Zion: MTP Female ถึง MTP Female SM 3.0 มม. LSZH 12 ไฟเบอร์ MTP Patch Cord เมตรตามสั่ง
ภาพรวมผลิตภัณฑ์
ตัวเชื่อมต่อ MTP เป็นชนิดตัวเชื่อมต่อแบบหลายไฟเบอร์แบบกดเข้า ออกแบบมาสำหรับการใช้งานไฟเบอร์ออปติกความหนาแน่นสูง ระบบเชื่อมต่อล่วงหน้าไฟเบอร์ความหนาแน่นสูง MTP ส่วนใหญ่ใช้ในสภาพแวดล้อมศูนย์ข้อมูล การใช้งานไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ชนิดตัวเชื่อมต่อ MTP แตกต่างกันไปตามระเบียบ IEC 61754-7 ตามจำนวนคอร์ เพศ (ตัวผู้/ตัวเมีย) และขั้ว (PC หรือ APC)
สายแพทช์คอร์ดไฟเบอร์ MTP-MTP 3.0 มม. LSZH นี้เชื่อมต่อโมดูล MTP เข้าด้วยกันเป็นลิงก์ถาวร รองรับความเร็วสูงถึงโซลูชันศูนย์ข้อมูล 10/40/100Gbps มีให้เลือก 12, 24, 48, 60, 72, 96 หรือ 144 ไฟเบอร์ สายเคเบิลเหล่านี้ช่วยอำนวยความสะดวกในการติดตั้งสายเคเบิลแบ็คโบนความหนาแน่นสูงอย่างรวดเร็วในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์อื่นๆ
สายแพทช์คอร์ดไฟเบอร์ 12F MTP-MTP ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อโดยตรงของออปติก 40G QSFP+ SR4, 40G QSFP+ CSR4 และ 100G QSFP28 SR4
มาตรฐานอุตสาหกรรม
MPO Singlemode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: SM APC: ขั้วต่อสีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
SM APC: ขั้วต่อสีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
MPO Multimode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: OM1&OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ
OM3&OM4 PC: ขั้วต่อสีฟ้า + บูทสีดำ
OM3&OM4 PC: ขั้วต่อสีม่วงฮีทเธอร์ + บูทสีดำ
- เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) สอดคล้อง
- การเดินสายแบบมีโครงสร้างตาม TIA-568-C
- 10G Fiber Channel สอดคล้อง
- 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะทางแสง
การสูญเสียการแทรก (MPO)(IEC 61300-3-34)
Singlemode (APC ขัดเงา 8 องศา): การสูญเสียมาตรฐาน: ≤0.75dB(สูงสุด), ≤0.50dB(ทั่วไป); การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
Multimode (PC ขัดเงาแบบแบน): การสูญเสียมาตรฐาน: ≤0.6dB(สูงสุด), ≤0.50(ทั่วไป); การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST)(IEC 61300-3-6)
โหมดเดียว (APC ขัดเงา 8 องศา): ≤0.3dB
Multimode (PC ขัดเงาแบบแบน): ≤0.3dB
การสูญเสียการสะท้อนกลับ (MPO)
Singlemode (APC ขัดเงา 8 องศา): ≥60dB
Multimode (PC ขัดเงาแบบแบน): ≥25dB
ข้อมูลจำเพาะเพิ่มเติม
- ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 ครั้ง)
- การแลกเปลี่ยน: ≤0.2dB
- การทดสอบการใส่-ดึง: 500 ครั้ง, IL＜0.5dB
- ความต้านทานแรงดึง: >70N
- เวลาเสียบปลั๊ก: >600
- อุณหภูมิในการทำงาน: -40°C ถึง +85°C
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำ การสูญเสียการสะท้อนกลับสูง
- ตัวเชื่อมต่อ Multi-fiber แบบ MT, ขั้วต่อไฟเบอร์ 4,8,12 และ 24
- โซลูชันประหยัดสำหรับการสิ้นสุดไฟเบอร์จำนวนมาก
- ออกแบบมาสำหรับการใช้งาน SM และ MM ที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
- ตัวเลือกสายเคเบิลกลมแบบแข็งแรงทนทาน สายเคเบิลรูปไข่ และริบบิ้นเปลือย
- ตัวเรือนรหัสสีเพื่อการระบุชนิดไฟเบอร์ได้ง่าย
- ความสามารถในการทำซ้ำและการแลกเปลี่ยนที่ยอดเยี่ยม
แอปพลิเคชัน
สายรัด 12F MPO-LC/SC/FC/ST Straight ออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูง เหมาะสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
ตัวเชื่อมต่อ MPO ทั้งหมดของ OMC มาจาก Senko/Nissin/Sumitomo ชุดประกอบ MPO Fiber Patch Cord ใช้ในสามพื้นที่หลัก:
- สภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- แอปพลิเคชันตัวเชื่อมต่อภายในในอุปกรณ์ไฟเบอร์
ข้อมูลจำเพาะความคลาดเคลื่อนของความยาว
| ความยาวโดยรวม (L)(ม.) |
ความคลาดเคลื่อนของความยาว (ซม.) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
ผลิตภัณฑ์ที่เกี่ยวข้อง
ZCM1122HIA1: MPO Female ถึง MPO Female SM 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord
ZCM1152HIA1: MPO Female ถึง MPO Female SM 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord
ZCM1127HLA1: MPO Female ถึง MPO Female OM3 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord
ZCM1157HLA1: MPO Female ถึง MPO Female OM3 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord
ZCM1128HMA1: MPO Female ถึง MPO Female OM4 3.0 มม. LSZH 12 ไฟเบอร์ MPO Patch Cord
ZCM1158HMA1: MPO Female ถึง MPO Female OM4 3.0 มม. LSZH 24 ไฟเบอร์ MPO Patch Cord
บรรจุภัณฑ์และการปรับแต่ง
บรรจุภัณฑ์มาตรฐานประกอบด้วยสายไฟเบอร์ออปติกที่ได้รับการปกป้องอย่างดีพร้อมฉลากและการทำเครื่องหมาย OMC ขนาดกล่องที่มี: 34×22×15 ซม., 44×34×24 ซม., 54×39×34 ซม. มีบรรจุภัณฑ์แบบกำหนดเองตามคำขอ
มีบริการ OEM/ODM รวมถึง:
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ตแบบกำหนดเอง
- ฉลาก OEM วงแหวนระบุ และฉลากสายเคเบิล
