เส้นผ่านศูนย์กลางของไฟเบอร์: | 9/125um | การสูญเสียการแทรก: | SM(G657A1) <1.0dB |
---|---|---|---|
ส่งคืนการสูญเสีย: | เอสเอ็ม>50dB | การทดสอบการแทรก - ดึง: | 500 ครั้ง, IL <0.5dB |
อุณหภูมิในการทำงาน (℃): | -40℃~ +80℃ |
รหัสไซออน | คำอธิบายไซออน | |||||||
ZCM1111HXA1 | 8F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | |||||||

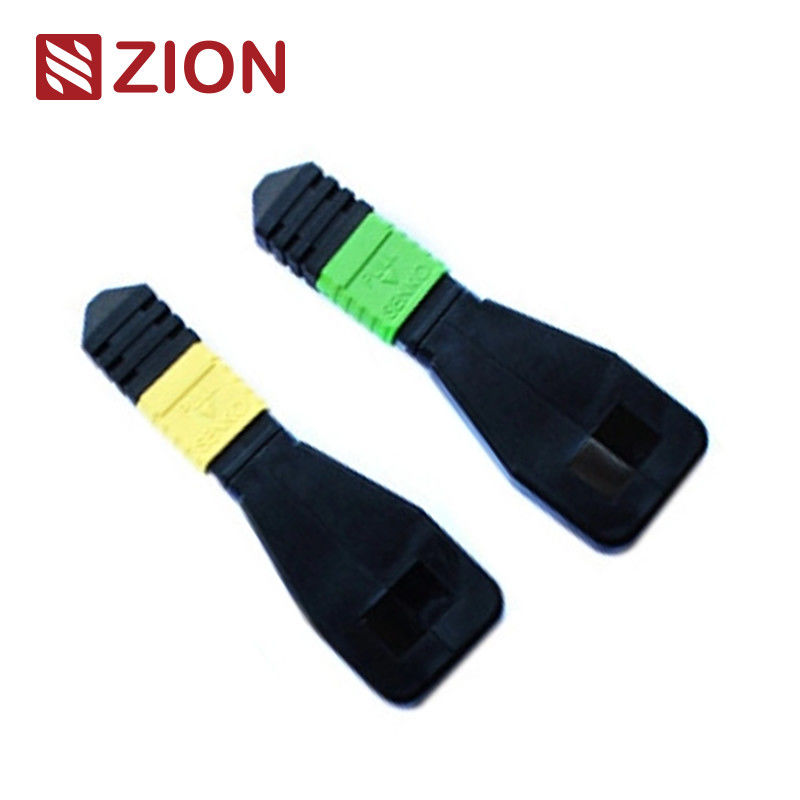

ลูป MPO มีสายการกระโดดของวงแหวนหลัง MPO ใน LOOPBACK และวางปลายทั้งสองของไฟเบอร์เข้ากับตัวเชื่อมต่อ MPO เพื่อให้ได้เส้นทางแสงในตัวเชื่อมต่อเดียวกันความสามารถในการเปิดตัวและความไวในการรับของอุปกรณ์ โดยเฉพาะอย่างยิ่งในการสื่อสารผ่านเครือข่าย 40/100G สามารถระบุตำแหน่งปรากฏการณ์ต่างๆ ที่อาจเกิดขึ้นได้โดยการส่งคืนสัญญาณเพื่อให้ได้การทดสอบและประเมินที่มีประสิทธิภาพของส่วนประกอบหรือส่วนต่อประสานเดียวบนเครือข่ายไฟเบอร์ | ||||||||
มีการกำหนดค่ามากมายของวงจรใยแก้วนำแสง ซึ่งสามารถรองรับตัวเชื่อมต่อ MPO แบบ 8 คอร์ 12 คอร์ และ 24 คอร์ และการกำหนดค่าไฟเบอร์หลายแบบเพื่อปรับให้เข้ากับพอร์ตในการทดสอบ 8F MPO Fiber Loopback Module ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณได้ มีอินเทอร์เฟซ MPO – อุปกรณ์ 40GBASE-SR4/CSR4 QSFP+12F MPO Fiber Loopback Module ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณที่มีอินเทอร์เฟซ MPO – อุปกรณ์ 40GBASESR4 QSFP+ หรือ 100GBASE-SR4โมดูล 24F MPO Fiber Loopback ช่วยให้สามารถตรวจสอบและทดสอบตัวรับส่งสัญญาณที่มีอินเทอร์เฟซ MPO – อุปกรณ์ CXP/CFP 100GBASESR10 | ||||||||
โมดูล MPO Loopback ให้สัญญาณวนซ้ำเพื่อทดสอบฟังก์ชันการส่งและรับใช้กันอย่างแพร่หลายในสภาพแวดล้อมการทดสอบโดยเฉพาะอย่างยิ่งภายในเครือข่ายออปติกแบบขนาน 40 และ 100Gลูปแบ็คถูกสร้างขึ้นเพื่อเชื่อมโยงตำแหน่งของตัวรับส่งสัญญาณ (TX) และตัวรับ (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MPOการย้อนกลับของ MPO สามารถอำนวยความสะดวกและเพิ่มความเร็วในการทดสอบ IL ของเซ็กเมนต์เครือข่ายออปติกโดยเชื่อมต่อกับ MPO trunks/สายแพตช์ | ||||||||
OMC นำเสนอชุดประกอบลูปแบ็คไฟเบอร์ออปติก MPO สำหรับการเบิร์นอินและการทดสอบส่วนประกอบและระบบเครือข่าย MPOชุดประกอบ MPO Loopback เหล่านี้ใช้เพื่อทดสอบความสามารถของเครื่องส่งสัญญาณและความไวของเครื่องรับของอุปกรณ์เครือข่ายอย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งสำหรับข้อกำหนดด้านโทรคมนาคมและดาต้าคอมพวกมันถูกบรรจุในตัวเรือนขนาดกะทัดรัดสำหรับความหนาแน่นสูงสุดสำหรับการใช้งานเหล่านี้ |
มาตรฐานอุตสาหกรรมของตัวเชื่อมต่อ:
ตัวเชื่อมต่อ | อ้างอิง | รายละเอียดที่อยู่อาศัย | ||||||
MPO โหมดเดียว | IEC 61754-7 | SM APC: ขั้วต่อสีเขียว + บูทสีดำ (Standard Loss MPO) SM APC: ขั้วต่อสีเหลือง + บู๊ตสีดำ (MPO สูญเสียต่ำสุด) |
||||||
MPO มัลติโหมด | IEC 61754-7 | OM1&OM2 PC: ขั้วต่อสีเบจ + บูทสีดำ (Standard Loss MPO) OM3&OM4 PC: คอนเนคเตอร์ Aqua+บูทสีดำ (Standard&Super low loss MPO) OM3&OM4 PC: ตัวเชื่อมต่อ Heather Violet + บูทสีดำ (MPO สูญเสียมาตรฐาน) |
ตรงตามมาตรฐาน IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;สอดคล้องกับ TIA-604-5(FOCIS5) สายโครงสร้างต่อ TIA-568-C | ||||||||
รองรับ 10G Fibre Channel | ||||||||
40G และ 100G IEEE 802.3 |
รายละเอียดของวัสดุ
ข้อมูลจำเพาะของออปติคัล:
รายการ | พารามิเตอร์ | |||||||
ประเภทไฟเบอร์ | สถานะโสด | |||||||
เส้นผ่านศูนย์กลางของไฟเบอร์ | 9/125um | |||||||
การสูญเสียการแทรก | เอสเอ็ม(G657A1)<1.0dB | |||||||
กลับขาดทุน | เอสเอ็ม>50dB | |||||||
การทดสอบการแทรก - ดึง | 500 เท่า อิลลินอยส์<0.5dB | |||||||
อุณหภูมิในการทำงาน | -40℃~ +80℃ |
การทดสอบลูปแบ็คไฟเบอร์ออปติก:
โดยทั่วไปแล้ว การทดสอบการวนกลับคือการทดสอบที่สัญญาณถูกส่งจากอุปกรณ์สื่อสารและวนกลับมาที่อุปกรณ์เพื่อเป็นวิธีการตรวจสอบว่าอุปกรณ์ทำงานได้ดีหรือเป็นวิธีแก้ไขปัญหาโหนดที่มีข้อบกพร่องในเครือข่ายสำหรับการทดสอบลูปแบ็คใยแก้วนำแสง ลูปแบ็คออปติกจะใช้เพื่อตรวจสอบความน่าเชื่อถือในการทำงานของอุปกรณ์การใช้สายเคเบิลไฟเบอร์ออปติกลูปแบ็คหรือโมดูลไฟเบอร์ออปติกลูปแบ็คสำหรับการส่งข้อมูล สัญญาณที่อุปกรณ์ปล่อยออกมาจะถูกวนซ้ำจากปลายด้านส่ง (Tx) ของส่วนประกอบที่ใช้งานกลับไปยังส่วนรับ (Rx) ของส่วนประกอบเดียวกัน |
แอปพลิเคชัน:
เมื่อพูดถึงการใช้งานจริง การทดสอบไฟเบอร์ออปติกลูปแบ็คมักใช้ในการตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติกเนื่องจากตัวรับส่งสัญญาณมีพอร์ตสองพอร์ตสำหรับรับและส่งสัญญาณแสง จึงจำเป็นต้องทดสอบพอร์ตเหล่านี้เพื่อดูว่าพอร์ตเหล่านี้ยังคงทำงานอยู่หรือไม่ดังนั้น การทดสอบไฟเบอร์ออปติกลูปแบ็คจึงเป็นวิธีที่สะดวกที่สุดสำหรับการบำรุงรักษาตัวรับส่งสัญญาณขั้นตอนการทดสอบคือการกำหนดเส้นทางสัญญาณเลเซอร์จากพอร์ตเครื่องส่งกลับไปยังพอร์ตเครื่องรับจากนั้นรูปแบบที่ส่งจะถูกเปรียบเทียบกับรูปแบบที่ได้รับเพื่อให้แน่ใจว่าเหมือนกันและไม่มีข้อผิดพลาด | ||||||||
ใช้ร่วมกับตัวรับส่งสัญญาณอินเตอร์เฟส 40G หรือ 100G MPO/MPO | ||||||||
สามารถใช้โมดูลย้อนกลับสำหรับการทดสอบความสามารถในการส่งและความไวของตัวรับของอุปกรณ์เครือข่ายใยแก้วนำแสง |
กฎการตั้งชื่อ & ข้อมูลยืนยันการสั่งซื้อ:
ตัวเชื่อมต่อ | ไฟเบอร์แชนแนล |
ขั้ว (การจัดตำแหน่งช่อง)
จะเลือกตัวรับส่งสัญญาณใดโดยเฉพาะ
เมื่อพิจารณาถึงคุณสมบัติทั่วไปของตัวรับส่งสัญญาณและลูปแบ็ค เราควรคำนึงถึงประเภทตัวเชื่อมต่อ ประเภทขัดเงา และประเภทสายเคเบิลเมื่อเลือกลูปแบ็คสำหรับตัวรับส่งสัญญาณคู่มือการเลือกสำหรับโมดูลตัวรับส่งสัญญาณที่ใช้ส่วนใหญ่สรุปไว้ในตารางต่อไปนี้ | ||||||||
ตารางที่ 1: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 10G SFP+ |
แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
10GBASE-USR | LC ดูเพล็กซ์ (PC) | เอ็มเอ็มเอฟ | LC / UPC Duplex Multimode Fiber Loopback | |||||
10GBASE-SR | LC ดูเพล็กซ์ (UPC) | เอ็มเอ็มเอฟ | ||||||
10GBASE-LR | LC ดูเพล็กซ์ (UPC) | เอ็มเอ็มเอฟ | ||||||
10GBASE-ER | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
10GBASE-ZR | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ |
ตารางที่ 2: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 40G QSFP+ |
แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
40GBASE-CSR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
40GBASE-SR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ||||||
40GBASE-PLRL4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | 8/12 Fibers MTP/APC Single-mode Fiber Loopback | |||||
40GBASE-PLR4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | ||||||
40GBASE-LR4 | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
40GBASE-LR4L | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
40GBASE-ER4 | LC ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
40GBASE-LX4 | LC ดูเพล็กซ์ (UPC) | MMF/เอสเอ็มเอฟ | LC/UPC ดูเพล็กซ์ มัลติโหมด/ซิงเกิล |
ตารางที่ 3: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ 100G QSFP28 |
แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
100GBASE-SR4 | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
100GBASE-PSM4 | MTP/MPO (ก.พ.) | เอสเอ็มเอฟ | 8/12 Fibers MTP/APC Single-mode Fiber Loopback | |||||
100GBASE-LR4 | LC ดูเพล็กซ์ (PC) | เอสเอ็มเอฟ | LC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
ตารางที่ 4: ตัวเลือกการย้อนกลับสำหรับตัวรับส่งสัญญาณ CFP |
แบบอย่าง | ประเภทอินเทอร์เฟซ | ประเภทสายเคเบิล | ชุดลูปแบ็ค | |||||
40GBASE-SR4 CFP | มปท./MPO (UPC) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 8/12 MTP/UPC ย้อนกลับ |
|||||
40GBASE-LR4 CFP | เอสซี ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | SC/UPC Duplex ไฟเบอร์โหมดเดียว ย้อนกลับ |
|||||
40GBASE-FR CFP | เอสซี ดูเพล็กซ์ (UPC) | เอสเอ็มเอฟ | ||||||
100GBASE-LR4 CFP | SC ดูเพล็กซ์ (PC/UPC) | เอสเอ็มเอฟ | ||||||
100GBASE-ER4 CFP | SC ดูเพล็กซ์ (PC/UPC) | เอสเอ็มเอฟ | ||||||
100GBASE-SR4 CFP | ส.ป.ก./มท. (ส.ป.ก.) | เอ็มเอ็มเอฟ | ไฟเบอร์มัลติโหมด 24 ไฟเบอร์ MTP/UPC ย้อนกลับ |
บทสรุป
โพสต์นี้กล่าวถึงตัวเลือกไฟเบอร์ลูปแบ็คเฉพาะสำหรับตัวรับส่งสัญญาณไฟเบอร์ออปติกที่ใช้บ่อยที่สุดสำหรับโมดูลตัวรับส่งสัญญาณอื่นๆ ที่ไม่ได้กล่าวถึงในโพสต์นี้ เรายังสามารถทราบวิธีการเลือกลูปแบ็คที่เหมาะสมได้โดยรับรายละเอียดเกี่ยวกับประเภทอินเทอร์เฟซ หน้าสัมผัสทางกายภาพ และประเภทสายเคเบิล |
Hot MPO Fiber Optic Loopback ของ Zion Communication
รหัสไซออน | คำอธิบายไซออน | |||||||
7236013 | ZCM1111HXA1 | 8F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236014 | ZCM1121HXA1 | 12F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค/สายเคเบิล | ||||||
7236015 | ZCM1141HXA1 | 24F MPO SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236016 | ZCM1116HXA1 | 8F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236017 | ZCM1126HXA1 | 12F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236018 | ZCM1146HXA1 | 24F MPO OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236019 | ZCM1117HXA1 | 8F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236020 | ZCM1127HXA1 | 12F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236021 | ZCM1147HXA1 | 24F MPO OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236022 | ZCM2111HXA1 | 8F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236023 | ZCM2121HXA1 | 12F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236024 | ZCM2141HXA1 | 24F MTP SM โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236025 | ZCM2116HXA1 | 8F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236026 | ZCM2126HXA1 | 12F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค/สายเคเบิล | ||||||
7236027 | ZCM2146HXA1 | 24F MTP OM3 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล | ||||||
7236028 | ZCM2117HXA1 | 8F MTP OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / สายเคเบิล | ||||||
7236029 | ZCM2127HXA1 | 12F MTP OM4 โมดูลลูปแบ็คไฟเบอร์ออปติก / สายเคเบิล | ||||||
7236030 | ZCM2147HXA1 | 24F MTP OM4 โมดูลไฟเบอร์ออปติกลูปแบ็ค / สายเคเบิล |
บรรจุภัณฑ์
แพคเกจสายเคเบิลใยแก้วนำแสงที่ถ่ายได้ง่ายและได้รับการป้องกันอย่างดีนี้ได้รับการติดฉลากและทำเครื่องหมายโดย OMC เป็นค่าเริ่มต้น ขนาดกล่องมาตรฐาน: 34*22*15 ซม.;44*34*24 ซม. ;54*39*34 ซม.กล่องที่จะใช้ขึ้นอยู่กับจำนวนสินค้าสามารถปรับแต่งบรรจุภัณฑ์ได้ | ||||||||
บริการ OEM/ODM สำหรับคุณ
1. สีของสายไฟ, คำพิมพ์, วัสดุหุ้มสายไฟ, สีของขั้วต่อ | ||||||||
2. ฉลาก OEM, ระบุแหวน, ฉลากของสายเคเบิล,กล่องเครื่องหมายการจัดส่ง | ||||||||
3. ระดับคุณภาพที่แตกต่างกัน |
