| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | ไม่มีขีด จำกัด |
| เส้นผ่าศูนย์กลางไฟเบอร์: | 9/125um | การสูญเสียการแทรก: | SM(G657A1) <1.0dB |
|---|---|---|---|
| การสูญเสียผลตอบแทน: | เอสเอ็ม＞50dB | การทดสอบการแทรก - ดึง: | มากกว่า 600 ครั้ง IL <0.5dB |
| อุณหภูมิในการทำงาน (℃): | -40℃~ +80℃ | ||
| เน้น: | สายเคเบิลลูปแบ็ค MTP 8 ไฟเบอร์,Singlemode ไฟเบอร์ออปติก Loopback,โมดูล MTP ทดสอบเครือข่าย 40/100G |
||

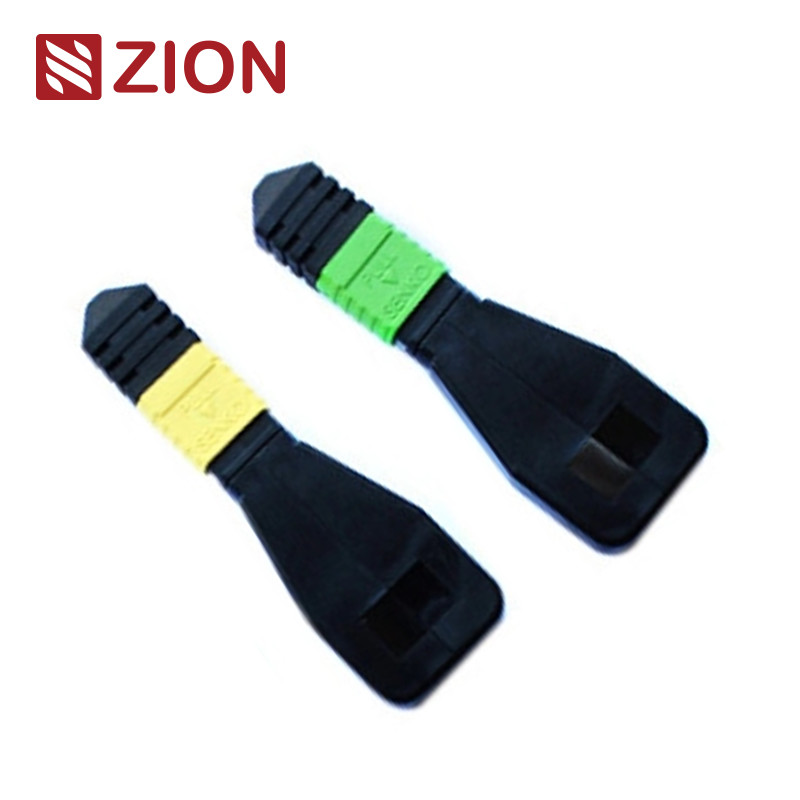

ลูปแบ็ค MTP มีเส้นกระโดดวงแหวนหลัง MPO ในการกำหนดค่า LOOPBACK โดยที่ปลายทั้งสองด้านของไฟเบอร์สิ้นสุดในตัวเชื่อมต่อ MPO เพื่อสร้างเส้นทางแสงที่สมบูรณ์ภายในตัวเชื่อมต่อเดียวกัน การออกแบบนี้ช่วยให้สามารถทดสอบความสามารถในการเปิดตัวของอุปกรณ์และความไวในการรับ โดยเฉพาะอย่างยิ่งในการสื่อสารเครือข่าย 40/100G การส่งคืนสัญญาณจะช่วยระบุปัญหาที่อาจเกิดขึ้นต่างๆ และอำนวยความสะดวกในการทดสอบและประเมินผลส่วนประกอบหรืออินเทอร์เฟซแต่ละส่วนภายในเครือข่ายใยแก้วนำแสงอย่างมีประสิทธิภาพ
มีให้เลือกใช้งานในการกำหนดค่าวงจรไฟเบอร์ออปติกหลายแบบเพื่อรองรับตัวเชื่อมต่อ MPO 8-core, 12-core และ 24-core พร้อมการกำหนดค่าไฟเบอร์ที่หลากหลายสำหรับการทดสอบพอร์ตที่ครอบคลุม:
โมดูล MTP Loopback ส่งสัญญาณแบบวนซ้ำเพื่อทดสอบฟังก์ชันการส่งและรับ ใช้กันอย่างแพร่หลายภายในสภาพแวดล้อมการทดสอบ โดยเฉพาะอย่างยิ่งในเครือข่ายออปติก 40 และ 100G แบบขนาน ลูปแบ็คได้รับการออกแบบทางวิศวกรรมเพื่อเชื่อมโยงตำแหน่งตัวรับส่งสัญญาณ (TX) และตัวรับ (RX) ของอินเทอร์เฟซตัวรับส่งสัญญาณ MPO MPO loopbacks อำนวยความสะดวกและเร่งการทดสอบ IL ของส่วนเครือข่ายออปติกโดยเชื่อมต่อกับ MPO trunks และสายแพตช์
การอ้างอิงโหมดเดียวของ MPO:IEC 61754-7
รายละเอียดที่อยู่อาศัยโหมดเดียวของ MPO:
การอ้างอิงมัลติโหมด MPO:IEC 61754-7
รายละเอียดที่อยู่อาศัยมัลติ MPO:
| ประเภทไฟเบอร์ | โหมดเดียว |
| เส้นผ่านศูนย์กลางของไฟเบอร์ | 9/125um |
| การสูญเสียการแทรก | เอสเอ็ม(G657A1)＜1.0dB |
| การสูญเสียผลตอบแทน | เอสเอ็ม>50dB |
| การทดสอบการแทรกและการดึง | สูงกว่า 600 ครั้ง IL <0.5dB |
| อุณหภูมิในการทำงาน | -40°C~ +80°C |
การทดสอบลูปแบ็คเกี่ยวข้องกับการส่งสัญญาณจากอุปกรณ์สื่อสารและการวนซ้ำกลับไปยังอุปกรณ์เดียวกันเพื่อตรวจสอบการทำงานที่เหมาะสมหรือแก้ไขปัญหาโหนดเครือข่ายที่มีข้อบกพร่อง ออปติคอลลูปแบ็คตรวจสอบความน่าเชื่อถือในการปฏิบัติงานของอุปกรณ์โดยเฉพาะโดยการกำหนดเส้นทางสัญญาณที่ปล่อยออกมาจากปลายส่ง (Tx) ของส่วนประกอบที่ใช้งานกลับไปยังปลายรับ (Rx) ของส่วนประกอบเดียวกันโดยใช้สายเคเบิลหรือโมดูลลูปแบ็คไฟเบอร์ออปติก
การทดสอบลูปแบ็คของไฟเบอร์ออปติกมักใช้ในการตรวจสอบตัวรับส่งสัญญาณไฟเบอร์ออปติก เนื่องจากตัวรับส่งสัญญาณมีพอร์ตแยกต่างหากสำหรับการรับและส่งสัญญาณแสง การทดสอบพอร์ตเหล่านี้จึงเป็นสิ่งจำเป็นสำหรับการบำรุงรักษา กระบวนการทดสอบกำหนดเส้นทางสัญญาณเลเซอร์จากพอร์ตเครื่องส่งสัญญาณกลับไปยังพอร์ตตัวรับสัญญาณ จากนั้นเปรียบเทียบรูปแบบที่ส่งและรับเพื่อให้แน่ใจว่าเหมือนกันและปราศจากข้อผิดพลาด
เมื่อเลือกลูปแบ็คสำหรับตัวรับส่งสัญญาณเฉพาะ ให้พิจารณาประเภทตัวเชื่อมต่อ ประเภทขัดเงา และประเภทสายเคเบิล ตารางต่อไปนี้ให้คำแนะนำในการเลือกโมดูลตัวรับส่งสัญญาณที่ใช้กันทั่วไป
สายเคเบิลใยแก้วนำแสงของเราบรรจุในภาชนะที่จัดการได้ง่ายและมีการป้องกันอย่างดีซึ่งมีป้ายกำกับและทำเครื่องหมายโดย OMC ว่าเป็นมาตรฐาน ขนาดกล่องที่มีจำหน่าย ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. การเลือกกล่องขึ้นอยู่กับปริมาณการสั่งซื้อ มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเองให้เลือก
เรานำเสนอบริการ OEM/ODM ที่ครอบคลุม ได้แก่ :
