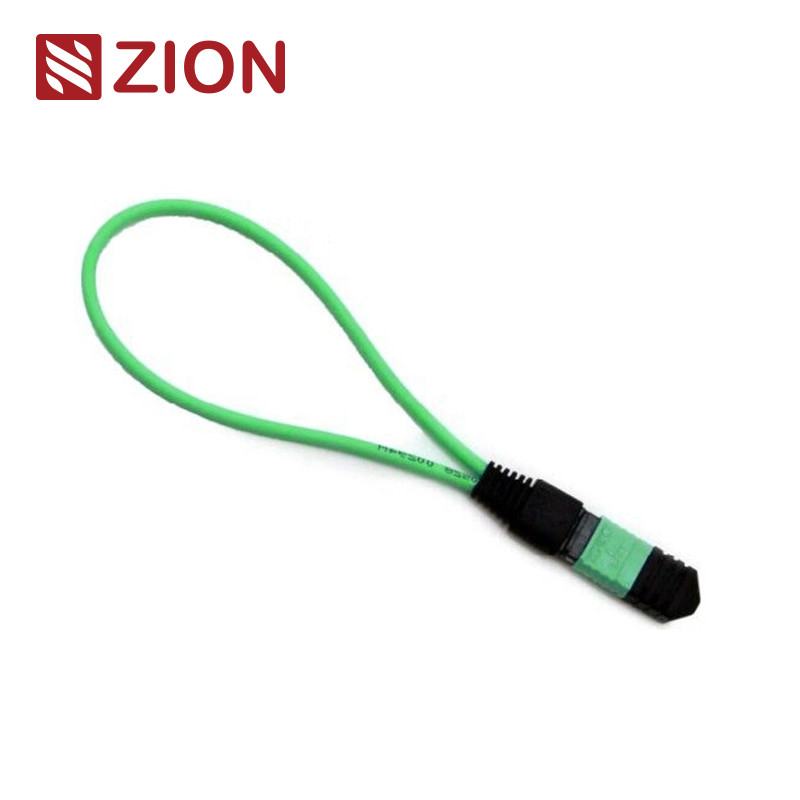

โมดูล Loopback ไฟเบอร์ออปติก MTP 24 ไฟเบอร์ โหมดเดี่ยว พร้อมการสูญเสียการสะท้อนกลับสูงสำหรับเครือข่าย 40G/100G

MTP loopback ประกอบด้วยเครื่องเชื่อม MTP โดยทั้งสองปลายของเส้นใยจะสิ้นสุดในเครื่องเชื่อมเดียวกัน สร้างเส้นทางแสงแบบลุปการตั้งค่านี้ทําให้การทดสอบของอุปกรณ์การเปิดความสามารถและรับความรู้สึกโดยการส่งสัญญาณกลับไปที่แหล่งมันช่วยระบุปรากฏการณ์เครือข่ายต่าง ๆ และอํานวยความสะดวกในการทดสอบและประเมินประสิทธิภาพขององค์ประกอบหรืออินเตอร์เฟสแต่ละตัวภายในเครือข่ายไฟเบอร์ออปติก.

มีให้บริการในรูปแบบต่าง ๆ ที่รองรับเครื่องเชื่อม MTP 8-core, 12-core และ 24-core พร้อมรูปแบบไฟเบอร์หลายสายเพื่อปรับตัวให้กับความต้องการของท่าทดสอบที่แตกต่างกันโมดูล 24F MTP Fiber Loopback โดยเฉพาะจะอนุญาตให้มีการตรวจสอบและทดสอบของเครื่องรับสัญญาณที่มีอินเตอร์เฟซ MTP - เครื่อง CXP / CFP 100GBASESR10.

โมดูล MTP Loopback ให้สัญญาณแบบลุปเพื่อทดสอบฟังก์ชันส่งและรับ มันถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบ โดยเฉพาะในเครือข่าย 40G และ 100G แบบปานกลางLoopbacks ได้ถูกออกแบบมาเพื่อเชื่อมโยงตําแหน่ง Transceiver (TX) และ Receiver (RX) ของ MTPโมดูลเหล่านี้อํานวยความสะดวกและเร่งการทดสอบ IL ของส่วนของเครือข่ายออทติกอลโดยเชื่อมต่อพวกเขากับ MTP ทรังค์และสายพับ

MTP เซ็นต์อ้างอิงแบบเดียว:EIA/TIA-604-5
รายละเอียดของ MTP Single Mode Housing:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)

มาตรฐานการปฏิบัติตาม:

• ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
• การติดสายไฟแบบกระบวนตาม TIA-568-C
• สอดคล้องกับช่องไฟเบอร์ 10G
• 40G และ 100G IEEE 8023

การทดสอบลุปแบ็ค คือการส่งสัญญาณจากอุปกรณ์การสื่อสาร และลุปมันกลับไปยังอุปกรณ์เดียวกัน เพื่อตรวจสอบการทํางานที่เหมาะสมหรือแก้ปัญหาของหน่วยเครือข่ายที่บกพร่องสําหรับการใช้งานไฟเบอร์ออปติกการใช้สายไฟเบอร์ออปติก หรือโมดูลในการส่งข้อมูลสัญญาณที่ออกมาจากอุปกรณ์ถูกเชื่อมจากพอร์ตส่ง (Tx) กลับไปที่พอร์ตรับ (Rx) ของส่วนประกอบเดียวกัน.

การทดสอบลุปแบ็คไฟเบอร์ออปติก (Fiber Optic loopback testing) ใช้กันบ่อยในการตรวจสอบเครื่องรับสัญญาณไฟเบอร์ออปติก (transceivers) เนื่องจากเครื่องรับสัญญาณมีจุดแยกสําหรับการรับและส่งสัญญาณแสงการทดสอบท่าเรือเหล่านี้เป็นสิ่งจําเป็นเพื่อให้แน่ใจว่าการดําเนินงาน. การทดสอบลุปแบ็คให้วิธีที่สะดวกที่สุดสําหรับการบํารุงรักษาตัวรับสัญญาณ. กระบวนการทดสอบนําสัญญาณเลเซอร์จากท่าทางส่งกลับไปที่ท่าทางรับจากนั้นเปรียบเทียบรูปแบบที่ส่งกับรูปแบบที่ได้รับเพื่อตรวจสอบว่ามันเหมือนกันและไร้ความผิดพลาด.

• โคลอโลเคชั่นกับ 40G หรือ 100G MPO/MTP อินเตอร์เฟซเทรนซิเวอร์
• ใช้ในการทดสอบความสามารถในการส่งและความรู้สึกของตัวรับของอุปกรณ์เครือข่ายไฟเบอร์ออปติก

• 7236013 ZCM1111HXA: 8F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236014 ZCM1121HXA: 12F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236015 ZCM1141HXA: 24F MPO SM โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236016 ZCM1116HXA: 8F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236017 ZCM1126HXA: 12F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236018 ZCM1146HXA: 24F MPO OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236019 ZCM1117HXA: 8F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236020 ZCM1127HXA: 12F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 723602: ZCM1147HXA: 24F MPO OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236026 ZCM2126HXA: 12F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236027 ZCM2146HXA: 24F MTP OM3 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236028 ZCM2117HXA: 8F MTP OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236029 ZCM2127HXA: 12F MTP OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค
• 7236030 ZCM2147HXA: 24F MTP OM4 โมดูล/สายไฟเบอร์ออปติกลูปแบ็ค

สายไฟเบอร์ออปติกเหล่านี้ถูกบรรจุในบรรจุที่สามารถจัดการได้ง่ายและคุ้มกันได้ดี โดยมีเครื่องหมาย OMC เป็นแบบตั้งค่า ขนาดกระดาษกระดาษมาตรฐานประกอบด้วย 34 * 22 * 15 ซม. 44 * 34 * 24 ซม. และ 54 * 39 * 34 ซม.การใช้กล่องคอนโดชินิคขึ้นอยู่กับปริมาณของสินค้ามีตัวเลือกการบรรจุที่กําหนดเอง

ตัวเลือกการปรับแต่งประกอบด้วย:

• สีสายไฟฟ้า, ข้อความพิมพ์, วัสดุของสายไฟฟ้า
• ตัวเลือกสีของเครื่องเชื่อม
• การติดป้าย OEM, แหวนระบุตัว
• กล่องและเครื่องหมายการจัดส่ง
• ระดับคุณภาพที่แตกต่างกัน
