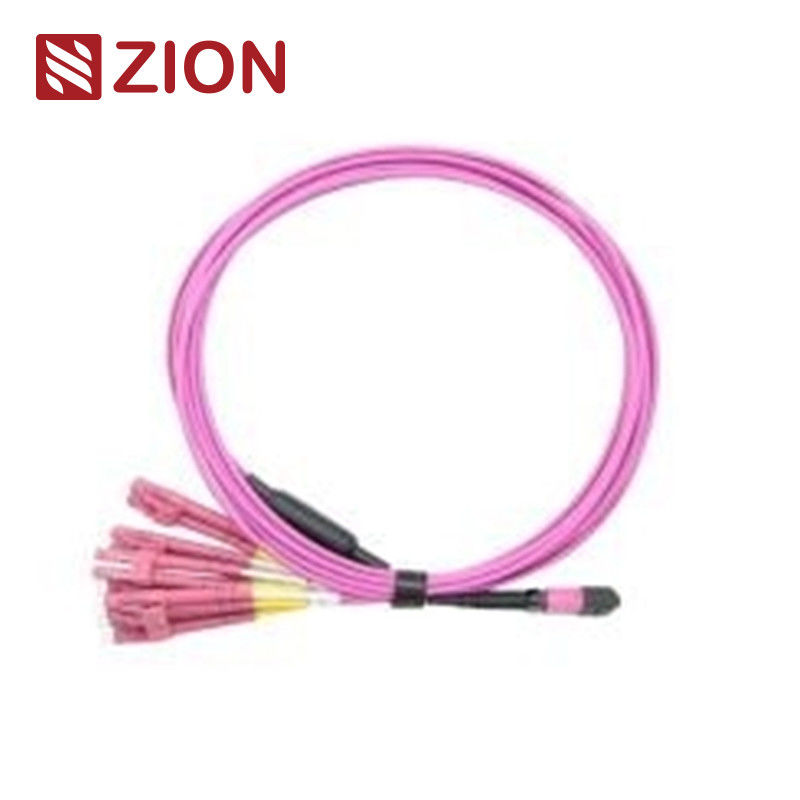

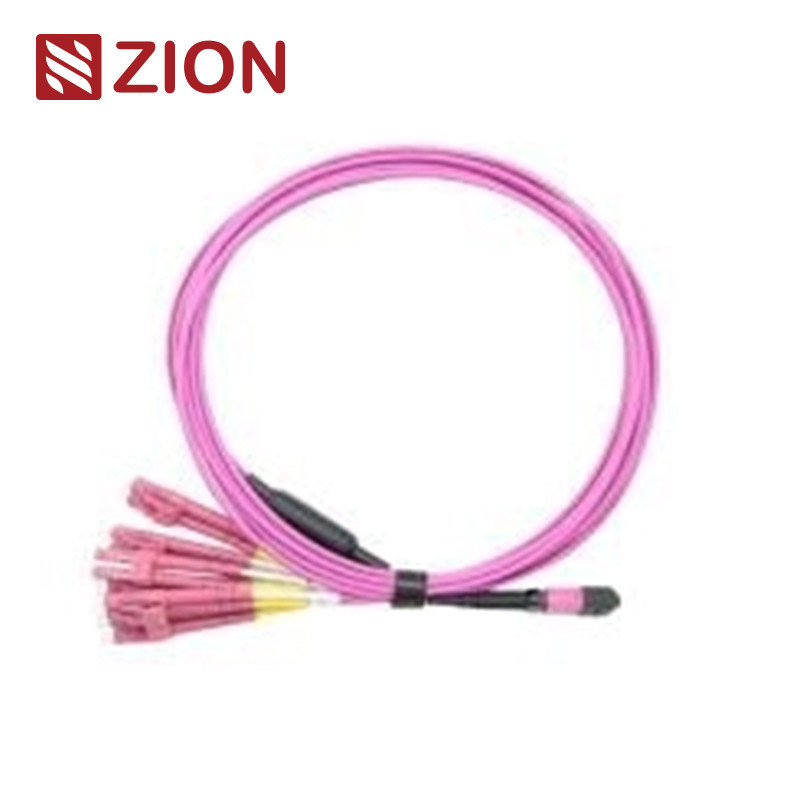

12 สายใย MPO ถึง LC OM4 สายใยไฟเบอร์ออปติก MPO-LC 2.0 มม
สายไฟเบอร์ออปติกความหนาแน่นสูงที่ออกแบบมาสําหรับการใช้งานในศูนย์ข้อมูล โดยมีการเชื่อมต่อ MPO ถึง LC ด้วยผลงานไฟเบอร์มัลติโมด OM4
การระบุผลิตภัณฑ์
โค้ดซีโอน: ZCM11A28HAAX
12F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0mm
เครื่องเชื่อม MPO (Multi-Fiber Push On) ให้บริการทางแก้ไขปลายหลายเส้นใย ที่เหมาะสมสําหรับสภาพแวดล้อมความหนาแน่นสูงในศูนย์ข้อมูลและการเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณแสงที่รองรับ 40G, 100G และเทคโนโลยี QSFP+
การประกอบเคเบิลสายสายตรง MPO 12 หลักถึง 6 LC Duplex (หรือ 12 LC Simplex) นี้ถูกปรับปรุงให้เหมาะสมกับการเชื่อมต่อตรง 40G QSFP + PLR4 ถึง 10G SFP + LR opticsสายไฟฟาวท์ทุกสาย มีความยาวเหมือนกัน และถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อประหยัดพื้นที่ในการปรับเส้นใยความหนาแน่นสูงในศูนย์ข้อมูล.
มาตรฐานเครื่องเชื่อม MPO
อัตราการสอดคล้อง MPOIEC 61754-7
MPO รายละเอียดห้องพักแบบเดียว:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้ารองเท้าดํา (Super Low Loss MPO)
สัญญาณ MPO Multimode:IEC 61754-7
รายละเอียด MPO Multimode Housing:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO ความสูญเสียแบบมาตรฐานและ Super Low Loss)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (Standard Loss MPO)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้องกับ IEEE 802.3
มาตรฐานเครื่องเชื่อมอื่น ๆ
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 และ JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 และ JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 และ JIS C5973
- E2000:IEC61754-15
ประเภทเส้นใยที่มี
รองรับกับ G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, และ OM5 50/125 ประเภทเส้นใยใน MPO-LC, MPO-SC, MPO-FC, MPO-ST และ MPO-E2000
รายละเอียดออปติก
การสูญเสียการใส่ (MPO)
มาตรฐาน: ≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป)
ความต่ําสุด: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป)
การสูญเสียการใส่ (MPO) มัลติโมด
มาตรฐาน: ≤0.6dB ((สูงสุด), ≤0.50dB ((ทั่วไป)
ความต่ําสุด: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป)
ความสูญเสียการใส่ (LC/SC/FC/ST) แบบเดียว:
≤0.3dB
ความเสียของการใส่ (LC/SC/FC/ST) มัลติโมด:
≤0.3dB
การเสียค่าคืน (MPO)
≥ 60dB
การเสียคืน (MPO) มัลติโมด:
≥ 25dB
ผลกําไรจากการคืนเงิน (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; มัลติโมด≥35dB
ความทนทาน:
<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
ความสามารถในการแลกเปลี่ยน:
≤0.2dB
การทดสอบใส่-ดึง:
500 ครั้ง, IL<0.5dB
ความแข็งแรงในการดึง:
> 70N
อุณหภูมิการทํางาน
-40°C ถึง +85°C
ลักษณะสําคัญ
- ความเสียในการใส่ที่ต่ํา ความเสียในการคืนที่สูง
- เครื่องเชื่อมหลายเส้นใยบนพื้นฐาน MT รองรับ 4, 8, 12 และ 24 สายใย
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับทั้งการสูญเสียต่ําและการสูญเสียมาตรฐาน single-mode และ multi-mode
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาล และสายเทปเปลือย
- กล่องที่มีโค้ดสีสําหรับการระบุชนิดเส้นใยง่าย, ประเภทเลียน และเกรดเครื่องเชื่อม
- ความสามารถในการซ้ําซ้ําและการแลกเปลี่ยนที่ดี
ข้อดีของสาย MPO/MTP
- คุณภาพสูง:ผลิตภัณฑ์ที่เสร็จสิ้นก่อน, ทดสอบ, และบรรจุพร้อมรายงานการทดสอบที่ครบถ้วน
- ประหยัดพื้นที่:กว้างขนาดเล็ก ลดปริมาณสายไฟฟ้าและปรับปรุงอากาศศูนย์ข้อมูล
- ประหยัดเวลา:การออกแบบแบบ Plug-and-play ช่วยลดเวลาในการติดตั้งได้อย่างสําคัญ
การใช้งาน
ออกแบบมาสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง. ปรับปรุงให้เหมาะกับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
- บรรยากาศศูนย์ข้อมูลความหนาแน่นสูง
- อุปกรณ์ไฟเบอร์เข้าอาคาร
- การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
สินค้าที่เกี่ยวข้อง
ซีออน คอมมิวนิเคชั่น นําเสนอสายไฟฟ้า MPO-LC สายไฟฟ้าสายตรงที่ครบวงจร รวมถึง 8F, 12F และ 24F ในรูปแบบไฟเบอร์ SM และ OM3 / OM4
วิธีเชื่อมต่อและขั้ว
วิธีการเชื่อมต่อสามวิธีรับประกันการจัดการขั้ว MTP/MPO ที่เหมาะสม
วัสดุ และ การ สร้าง
การบรรจุ
บรรจุภัณฑ์มาตรฐานประกอบด้วยสายไฟเบอร์ออปติกที่ติดป้ายและติดป้ายในกล่องป้องกัน ขนาดกล่องที่มีอยู่: 34 × 22 × 15 ซม, 44 × 34 × 24 ซม, และ 54 × 39 × 34 ซม. ตัวเลือกบรรจุภัณฑ์ที่กําหนดเองมีอยู่
บริการ OEM/ODM
- สีสายไฟฟ้า, การพิมพ์, และวัสดุที่ใช้ใส่เสื้อ
- การติดป้าย OEM, แหวนการระบุตัว และป้ายสายไฟฟ้า
- การออกแบบกล่องและเครื่องหมายการจัดส่ง
- มีหลายระดับคุณภาพ
