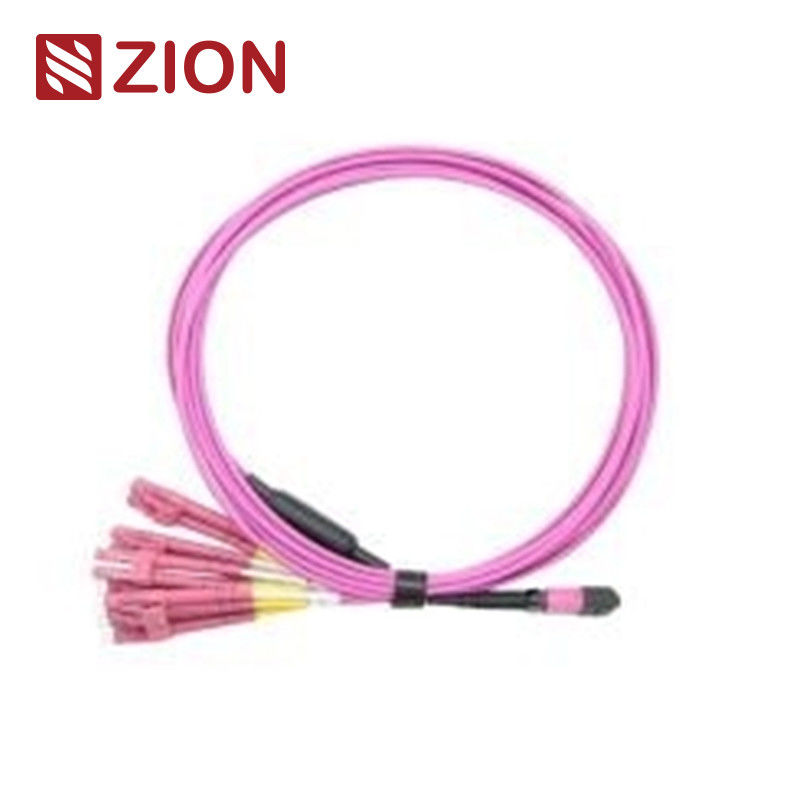

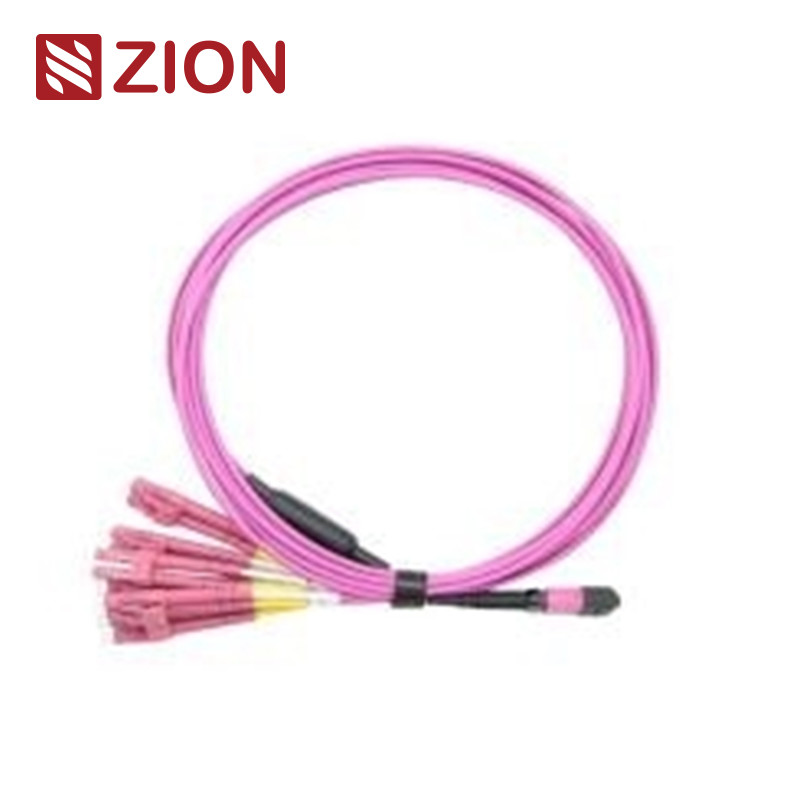

12 ไฟเบอร์ MPO ถึง LC OM4 ไฟเบอร์ออปติก MPO-LC 2.0 มม. สายรัดแบบตรง

เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม

MPO SingleMode ระบบการทํางานรายงาน:IEC 61754-7

MPO SingleMode ระบบการทํางานรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้าดํา (MPO ความสูญเสียต่ําสุด)

MPO มัลติโมดรายงาน:IEC 61754-7

MPO มัลติโมดรายละเอียดที่พัก:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)

• ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
• สอดคล้องกับช่องไฟเบอร์ 10G
• 40G และ 100G IEEE 8023

เครื่องเชื่อมอื่นๆ ฐานะอุตสาหกรรม

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326 IEC61754-13 และ JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 และ JIS C5973 เป็นต้น
• E2000: IEC61754-15

มีให้บริการ

• G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

รายละเอียดออปติก

ความสูญเสียการใส่ (MPO) ((IEC 61300-3-34)สายเดียว (APC)โปร่ง 8 องศา:)การสูญเสียแบบมาตรฐาน:≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป); ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)

ความสูญเสียในการใส่ (MPO) (IEC 61300-3-34)มัลติโมด (PC)สีบอลลาร์:)การสูญเสียแบบมาตรฐาน:≤0.6dB (สูงสุด) ≤0.50 (ทั่วไป) ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)

การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB

การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)มัลติโมด (PC Flat Polish):≤0.3dB

รายละเอียดของรายละเอียดสายเดียว (APC)โปร่ง 8 องศา:)≥ 60dB(การเคลือบ 8 องศา)

รายละเอียดของรายละเอียดมัลติโมด (PC)สีบอลลาร์:)≥ 25dB

รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียดAPC≥60dB; UPC≥50dB

รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียด≥35dB

ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)

การแลกเปลี่ยน: ≤0.2dB

การทดสอบใส่-ดึง: 500 ครั้ง IL<0.5dB

ความแข็งแรงในการดึง:> 70N

อุณหภูมิการทํางานระบบเดียว (APC):-40°C ถึง +85°C

ลักษณะ

• การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
• มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
• การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
• ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
• สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
• หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
• ดีในการซ้ําและเปลี่ยน

ข้อดีของ MTP / MPO แพทช์เคเบิล / คาเบลลําโดยทั่วไปรวมถึง

• คุณภาพสูง MTP / MPO แพทช์เคเบิล / คาเบลกระดานถูกปิดโรงงานก่อน, ทดสอบและบรรจุพร้อมกับรายงานการทดสอบ. รายงานเหล่านี้เป็นเอกสารและการควบคุมคุณภาพระยะยาว.
• การลดปริมาณสายเคเบิลMTP/MPO สายเคเบิลพัทช์/สายกระดานมีกว้างขนาดเล็กมาก ทําให้ปริมาณสายเคเบิลลดลงและปรับปรุงสภาพอากาศในศูนย์ข้อมูล
• ประหยัดเวลา ผ่านการออกแบบพลัคและเล่นพิเศษ, MTP / MPO แพทช์เคเบิล / คาเบลลําไส้สามารถนําไปใช้งานและปุ่มในทันที.

การใช้งาน

12F MPO- LC/SC/FC/ST สายเชื่อมตรงที่ออกแบบสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูง. มันถูกปรับปรุงให้เหมาะกับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
เครื่องเชื่อม MPO ของ OMC ทั้งหมดมาจากเซนโก / นิสิน / ซูมิโตโม. สายพับไฟเบอร์ MPO เป็นสายเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่โดยทั่วไป

• แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
• สายไฟเบอร์ออปติกไปยังอาคาร
• การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์

กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:

ซีออนสื่อสาร's Hot MPO-LC สายเชื่อมตรง

• 7236037 ZCM11A12HIAX: 8F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236038 ZCM11A22HIAX: 12F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236039 ZCM11A52HIAX: 24F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0 มม สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236040 ZCM11A17HAAX: 8F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236041 ZCM11A27HAAX: 12F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236042 ZCM11A57HAAX: 24F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236043 ZCM11A18HMAX: 8F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236044 ZCM11A28HMAX: 12F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236045 ZCM11A58HMAX: 24F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236046 ZCM21A12HIAX: 8F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236047 ZCM21A22HIAX: 12F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236048 ZCM21A52HIAX: 24F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236049 ZCM21A17HAAX: 8F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236050 ZCM21A27HAAX: 12F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
• 7236051 ZCM21A57HAAX: 24F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236052 ZCM21A18HMAX: 8F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236053 ZCM21A28HMAX: 12F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
• 7236054 ZCM21A58HMAX: 24F MTP OM4 สายไฟเบอร์ออปติก MPO-LC 2.0 มม

ช่องสายไฟเบอร์

วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง

MPO 12 x LC โครงสร้างแบบง่าย 1

MPO 6 x LC โครงสร้าง Duplex แบบ 2 แบบ A

MPO 6 x LC โครงสร้าง Duplex ประเภท 2 ประเภท B

MPO ′′ โพลาริตี้สําหรับ MPO ′′ 6 x โครงสร้าง LC Uniboot ประเภท 3

รายละเอียดของวัสดุ

การบรรจุ

แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น

ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.

แพ็คเกจสามารถปรับแต่งได้

บริการ OEM/ODM สําหรับคุณ

• สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
• สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
• ระดับคุณภาพที่แตกต่างกัน
