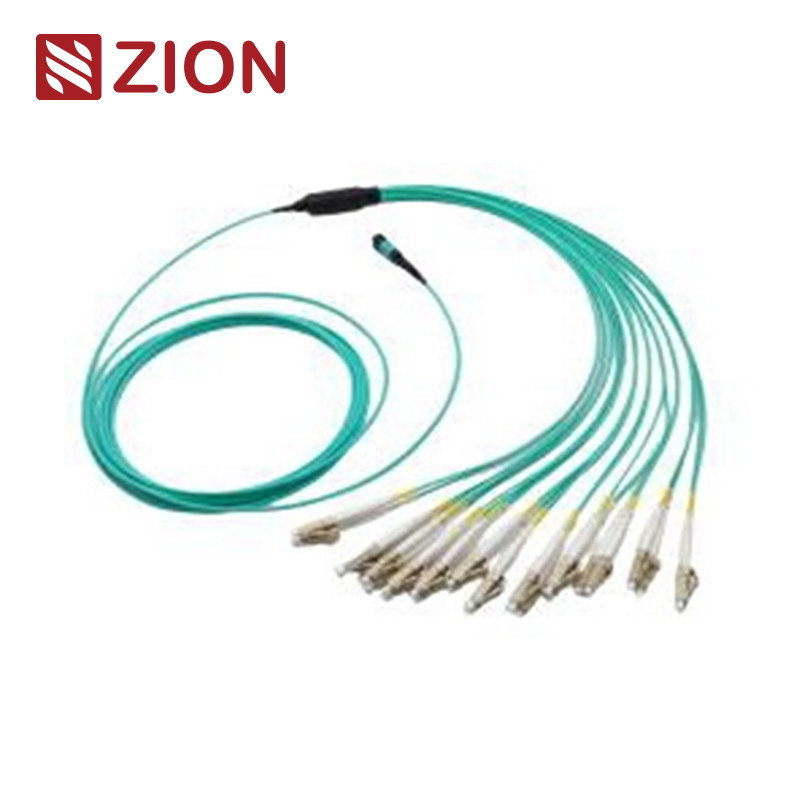

8F MTP OM3 ไฟเบอร์ออปติก MTP-LC 2.0 มม. สายรัดตรง
ข้อมูลผลิตภัณฑ์ของไซออน
รหัสไซอัน:ZCM21A17HAAX
คำอธิบาย:8F MTP OM3 ไฟเบอร์ออปติก MTP-LC 2.0 มม. สายรัดตรง
ตัวเชื่อมต่อ MTP เป็นตัวเชื่อมต่อแบบกดเข้าแบบหลายไฟเบอร์ที่ออกแบบมาสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูง ระบบนี้ใช้เป็นหลักในศูนย์ข้อมูล แอปพลิเคชันแบบไฟเบอร์ถึงอาคาร และการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณแสง เช่น อุปกรณ์ 40G, 100G และ QSFP+
ตัวเชื่อมต่อ MTP ถูกจัดประเภทตามมาตรฐาน EIA/TIA-604-5 ตามจำนวนไฟเบอร์ เพศ (ชาย/หญิง) และประเภทโปแลนด์ (PC หรือ APC)
ชุดสายเคเบิลสายรัดตรงแบบ 8 คอร์ MTP เป็นดูเพล็กซ์ (4xLC uniboot) หรือ Simplex (4xLC) ได้รับการปรับให้เหมาะสมสำหรับการเชื่อมต่อโดยตรงออปติก 40G QSFP+ PLR4 ถึง 10G SFP+ LR ในแอปพลิเคชันศูนย์ข้อมูลที่มีความหนาแน่นสูง
ขั้วต่อมาตรฐานอุตสาหกรรม
MPO โหมดเดียว
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: SM APC: ขั้วต่อสีเขียว + บูตสีดำ (Standard Loss MTP)
SM APC: ขั้วต่อสีเหลือง + บูตสีดำ (MTP แบบสูญเสียต่ำสุด)
MPO มัลติโหมด
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน: พีซี OM1&OM2: ขั้วต่อสีเบจ + บูตสีดำ (Standard Loss MTP)
พีซี OM3&OM4: ขั้วต่อ Aqua + บูตสีดำ (MTP มาตรฐานและการสูญเสียต่ำสุด)
พีซี OM3&OM4: ขั้วต่อ Heather Violet + บูตสีดำ (Standard Loss MTP)
- ตรงตามมาตรฐาน IEC IEC-61754-7; IEC61755, เทลคอร์เดีย GR-1435-CORE, JIS C5982; ตรงตามมาตรฐาน TIA-604-5(FOCIS5)
- โครงสร้างสายเคเบิลตาม TIA-568-C
- เป็นไปตามมาตรฐาน 10G Fibre Channel
- 40G และ 100G IEEE 802.3
มาตรฐานตัวเชื่อมต่ออื่น ๆ
- เซาท์แคโรไลนา: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 และ JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 และ JIS C5973
- เอฟซี: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 และ JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 และ JIS C5973
- E2000: IEC61754-15
ประเภทไฟเบอร์ที่มีจำหน่าย
ใช้งานได้กับไฟเบอร์ประเภท G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 และ OM5 50/125 ในประเภทไฟเบอร์ MTP-LC, MTP-SC, MTP-FC, MTP-ST และ MTP-E2000 การกำหนดค่า
ข้อมูลจำเพาะเกี่ยวกับแสง
การสูญเสียการแทรก (MPO) - โหมดเดียว (ขัดเงา APC 8 องศา):
การสูญเสียมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป)
การสูญเสียต่ำสุด: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
การสูญเสียการแทรก (MPO) - มัลติโหมด (PC Flat polish):
การสูญเสียมาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50dB (ทั่วไป)
การสูญเสียต่ำสุด: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST):
โหมดเดี่ยว (ขัดเงา APC 8 องศา): ≤0.3dB
มัลติโหมด (PC Flat Polish): ≤0.3dB
การสูญเสียผลตอบแทน:
MPO โหมดเดียว: ≥60dB
MPO มัลติโหมด: ≥25dB
แอลซี/เซาท์แคโรไลนา/เอฟซี/ST: APC≥60dB; UPC≥50dB; มัลติโหมด≥35dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงโดยทั่วไป (การผสมพันธุ์ 200 ครั้ง)
ความสามารถในการเปลี่ยนได้:≤0.2dB
การทดสอบการแทรกและดึง:500 ครั้ง อิลลินอยส์ <0.5dB
ความต้านแรงดึง:>70N
อุณหภูมิในการทำงาน:-40°ซ ถึง +85°ซ
คุณสมบัติที่สำคัญ
- การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง
- ตัวเชื่อมต่อมัลติไฟเบอร์ที่ใช้ MT รองรับการยุติไฟเบอร์ 4, 8, 12 และ 24
- วิธีแก้ปัญหาที่ประหยัดสำหรับการยุติมวลไฟเบอร์
- ออกแบบมาสำหรับแอพพลิเคชั่นโหมดเดี่ยวและมัลติโหมดที่มีการสูญเสียต่ำและการสูญเสียมาตรฐาน
- ตัวเลือกสายเคเบิลกลม สายเคเบิลรูปไข่ และริบบอนเปลือย
- ตัวเรือนรหัสสีเพื่อการระบุประเภทไฟเบอร์และประเภทการขัดเงาที่ง่ายดาย
- การทำซ้ำและการแลกเปลี่ยนที่ดีเยี่ยม
ข้อดีของสายเคเบิล MPO / MTP
- คุณภาพสูง - โรงงานเลิกผลิตล่วงหน้า ทดสอบและบรรจุพร้อมรายงานผลการทดสอบ
- ประหยัดพื้นที่ - เส้นผ่านศูนย์กลางขนาดเล็กช่วยลดปริมาตรสายเคเบิลและปรับปรุงการไหลเวียนของอากาศ
- ประหยัดเวลา - การออกแบบ Plug and Play ช่วยลดเวลาในการติดตั้ง
การใช้งาน
ออกแบบมาสำหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และสภาพแวดล้อมศูนย์ข้อมูลที่มีความหนาแน่นสูง ปรับให้เหมาะสมสำหรับแอปพลิเคชันศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
แอปพลิเคชันหลักประกอบด้วยสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง การติดตั้งแบบไฟเบอร์ถึงอาคาร และการเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
สินค้าที่เกี่ยวข้อง
Zion Communication นำเสนอสายต่อตรง MTP-LC ที่ครอบคลุม รวมถึงการกำหนดค่า 8F, 12F และ 24F ในประเภทไฟเบอร์ SM, OM3 และ OM4
วิธีการเชื่อมต่อ
MTP - 8 x LC โครงสร้าง Simplex - ประเภท 1
MTP - โครงสร้างดูเพล็กซ์ 4 x LC - ประเภท 2 MTP - 4 x โครงสร้าง Uniboot LC - ประเภท 3 บรรจุภัณฑ์
บรรจุภัณฑ์มาตรฐานประกอบด้วยสายเคเบิลไฟเบอร์ออปติกที่มีป้ายกำกับและทำเครื่องหมายโดย OMC ขนาดกล่องที่มีจำหน่าย: 34×22×15 ซม. 44×34×24 ซม. 54×39×34 ซม. บรรจุภัณฑ์แบบกำหนดเองตามคำขอ
บริการ OEM/ODM
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ตแบบกำหนดเอง
- การติดฉลาก OEM, วงแหวนระบุตัวตน และฉลากสายเคเบิล
- กล่องที่กำหนดเองและเครื่องหมายการจัดส่ง
- มีระดับคุณภาพที่แตกต่างกัน
