24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง

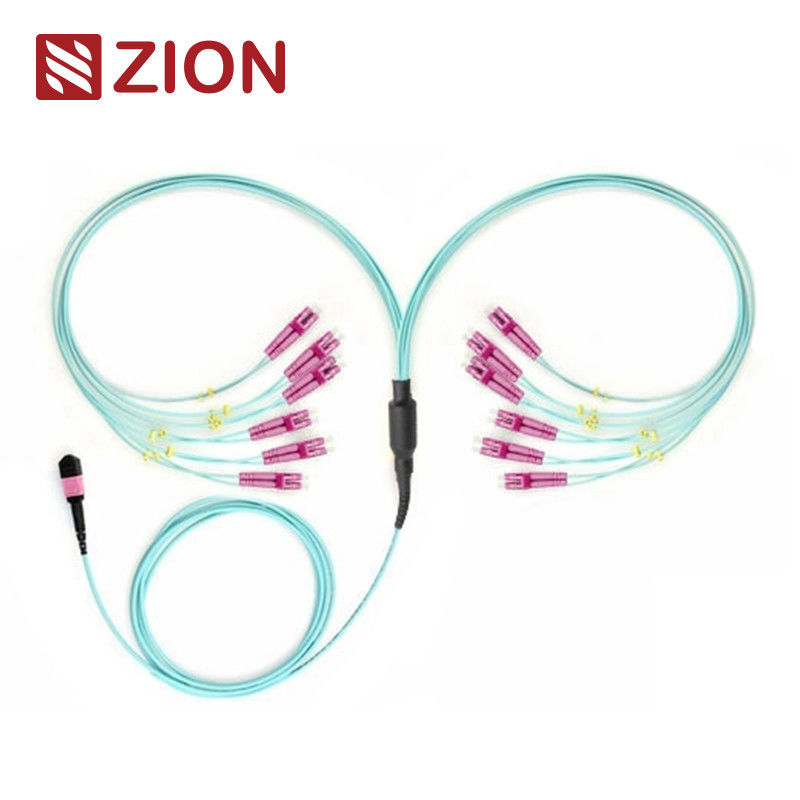

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications

ข้อมูลพื้นฐาน

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HELLOSIGNAL® OR OEM

จำนวนสั่งซื้อขั้นต่ำ:	50 ชิ้น
รายละเอียดการบรรจุ:	10 ชิ้น / ถุงพลาสติก
เวลาการส่งมอบ:	โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	ไม่มีขีด จำกัด

ราคาถูกที่สุด ติดต่อตอนนี้

ข้อมูลรายละเอียด

ความทนทาน:	<0.3dB การเปลี่ยนแปลงทั่วไป การผสมพันธุ์ 200 ครั้ง	ความสามารถในการแทนกันได้:	≤0.2dB
การทดสอบการแทรก - ดึง:	มากกว่า 600 ครั้ง IL <0.5dB	ความต้านแรงดึง:	>70N
อุณหภูมิในการทำงาน (℃):	-40 ถึง +85°ซ
เน้น:	สายเคเบิลไฟเบอร์ออปติก MTP 2.0 มม. , สายตรง MTP ถึง LC Harness

รายละเอียดสินค้า

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC ขนาด 2.0 มม

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 0

การระบุผลิตภัณฑ์

ซีออนโค้ด:ZCM21A57HAAX
ซิออน คําอธิบาย:24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC ขนาด 2.0 มม

ภาพรวมสินค้า

เครื่องเชื่อม MTP (Multi-Fiber Push On) คือ เครื่องเชื่อมไฟเบอร์ออฟติกความหนาแน่นสูง ที่ออกแบบมาสําหรับการใช้งานในศูนย์ข้อมูล การติดตั้งไฟเบอร์ต่ออาคารและการเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณแสงที่รองรับ 40G, 100G และ QSFP + แอพลิเคชั่น

สาย MTP หญิงถึง 12 LC Duplex สายนี้มีสาย MTP และสาย LC ในทั้งสองปลายปรับปรุงสําหรับ 40G QSFP+ PLR4 ถึง 10G SFP+ LR optics การเชื่อมต่อตรงในสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง.

การปฏิบัติตามมาตรฐานอุตสาหกรรม

มาตรฐานเครื่องเชื่อม MTP

รายงาน:EIA/TIA-604-5

รายละเอียดที่พัก

SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + รถขี่สีดํา (MTP ความสูญเสียต่ําสุด)
PC OM1 และ OM2: เครื่องเชื่อมสีเบจ + รองเท้าบูทสีดํา (MTP ความสูญเสียมาตรฐาน)
PC OM3 และ OM4: เครื่องเชื่อม Aqua + รองเท้าบูทสีดํา (MTP เสียต่ําแบบมาตรฐานและ Super)
PC OM3 และ OM4: เครื่องเชื่อม Heather Violet + boot สีดํา (Standard Loss MTP)

สอดคล้องกับมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) การเชื่อมต่อสายไฟโครงสร้างต่อ TIA-568-C

สอดคล้องกับช่องไฟเบอร์ 10G

40G และ 100G สอดคล้อง IEEE 802.3

มาตรฐานเครื่องเชื่อมอื่น ๆ

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 และ JIS C5973
LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, และ JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 และ JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 และ JIS C5973
E2000: IEC61754-15

ประเภทเส้นใยที่มี

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

รายละเอียดออปติก

ความสูญเสียการใส่ (MTP) - IEC 61300-3-34

สภาพเดี่ยว (APC 8 องศาเคลือบ):การสูญเสียแบบมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป); การสูญเสียแบบสุดต่ํา: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)

มัลติโมด (PC Flat Polish):การสูญเสียแบบมาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป); การสูญเสียแบบสุดต่ํา: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)

ความสูญเสียการใส่ (LC/SC/FC/ST) - IEC 61300-3-6

รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB

มัลติโมด (PC Flat Polish):≤0.3dB

ผลกําไรเสีย

MTP Singlemode (APC 8 องศาเคลือบ):≥ 60dB

MTP Multimode (PC Flat Polish):≥ 25dB

LC/SC/FC/ST:APC≥60dB; UPC≥50dB; มัลติโมด ≥35dB

คุณลักษณะการทํางาน

ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
ความสามารถในการแลกเปลี่ยน:≤0.2dB
การทดสอบใส่-ดึง:500 ครั้ง, IL<0.5dB
ความแข็งแรงในการดึง:> 70N
อุณหภูมิการทํางาน (Singlemode APC):-40°C ถึง +85°C

ลักษณะสําคัญ

การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
มูลติไฟเบอร์คอนเนคเตอร์ที่ใช้ MT สนับสนุน 4, 8, 12 และ 24 สายไฟเบอร์
การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
หม้อเรือนที่มีรหัสสีเพื่อแยกประเภทเส้นใย, ประเภทพลาสและประเภทเครื่องเชื่อม
ความสามารถในการซ้ําซ้ําและการแลกเปลี่ยนที่ดี

ประโยชน์ของสินค้า

คุณภาพสูง:โรงงานทําการปิดการผลิตก่อน, ทดสอบและบรรจุรายงานการทดสอบเพื่อเอกสารและการควบคุมคุณภาพ
ประหยัดพื้นที่:กว้างขนาดเล็ก ลดปริมาณสายไฟฟ้าและปรับปรุงสภาพอากาศในศูนย์ข้อมูล
ประหยัดเวลา:การออกแบบพลัคแอนด์เพลย์ ช่วยลดเวลาการติดตั้งได้อย่างสําคัญ

การใช้งาน

ออกแบบมาสําหรับ 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 และการใช้งานศูนย์ข้อมูลความหนาแน่นสูง. ปรับปรุงให้กับสภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง 10/40/100Gสายไฟเบอร์ 24 สายนี้ใช้ในการเชื่อมต่อ (12) SFP + เข้าในแผ่นปรับ MTP และ MTP กระโปรง.

พื้นที่ใช้งานหลักประกอบด้วย:

บรรยากาศศูนย์ข้อมูลความหนาแน่นสูง
อุปกรณ์ไฟเบอร์เข้าอาคาร
การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก

เครื่องเชื่อม MTP ทั้งหมดมาจากเซ็นโก้ / นิสิน / ซูมิโตโม

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 1

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 2

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 3

สินค้าที่เกี่ยวข้อง

สายเคเบิลสายตรง MTP-LC ของซีโอน คอมมิวนิเคชั่น รวมถึง:

รหัสสินค้า	คําอธิบาย
7236037 ZCM11A12HIA	8F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236038 ZCM11A22HIA	12F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236039 ZCM11A52HIA	24F MPO SM สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์ออปติก
7236040 ZCM11A17HAA	8F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236041 ZCM11A27HAA	12F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์
7236042 ZCM11A57HAA	24F MPO OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์
7236043 ZCM11A18HMA	8F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236044 ZCM11A28HMA	12F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236045 ZCM11A58HMA	24F MPO OM4 สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236046 ZCM21A12HIA	8F MTP SM สายไฟเบอร์ออปติก MPO-LC 2.0mm
7236047 ZCM21A22HIA	12F MTP SM สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0 มิลลิเมตร
7236048 ZCM21A52HIA	24F MTP SM สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0mm
7236049 ZCM21A17HAA	8F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ออปติก
7236050 ZCM21A27HAA	12F MTP OM3 สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0 มม
7236051 ZCM21A57HAA	24F MTP OM3 สายไฟเบอร์ออปติก MPO-LC 2.0 มม
7236052 ZCM21A18HMA	8F MTP OM4 สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0 มม
7236053 ZCM21A28HMA	12F MTP OM4 สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0 มม
7236054 ZCM21A58HMA	24F MTP OM4 สายไฟเบอร์ออปติก MPO-LC ขนาด 2.0 มม

วิธีเชื่อมต่อและขั้ว

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 4

วิธีเชื่อมต่อสามวิธีช่วยรักษาความเหมาะสมของ MPO / MTP polarity:

MTP - 24 x LC โครงสร้างเรียบง่าย - ประเภท 1

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 5

MTP - 12 x LC โครงสร้างคู่ - ประเภท 2 - ประเภท A

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 6

MTP - 12 x LC โครงสร้างคู่ - ประเภท 2 - ประเภท B

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 7

MTP - 12 x LC โครงสร้างคู่ - ประเภท 2 - ประเภท C

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 8

MTP - Polarity สําหรับ MTP - 12 x โครงสร้าง LC Uniboot - ประเภท 3

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 9

รายละเอียด

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10

ข้อมูลบรรจุ

แพคเกจมาตรฐานรวมสายไฟฟ้าไฟฟ้าไฟฟ้าที่มีเครื่องหมายและเครื่องหมายโดย OMC เป็นแบบตั้งค่า

ขนาดกระดาษกล่องมาตรฐาน:

34*22*15 ซม.
44*34*24 ซม.
54*39*34 ซม.

การเลือกกล่องขึ้นอยู่กับปริมาณ การบรรจุตามสั่ง

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 11

บริการ OEM/ODM

ตัวเลือกการปรับแต่งประกอบด้วย:

สีสาย, การพิมพ์, และวัสดุของเสื้อ
การปรับแต่งสีของเครื่องเชื่อม
สัญลักษณ์ OEM, แหวนระบุตัว, สัญลักษณ์เคเบิล
กล่องและเครื่องหมายการจัดส่ง
ระดับคุณภาพที่แตกต่างกัน

24F MTP OM3 สายไฟเบอร์ออปติก MTP-LC 2.0mm สายไฟเบอร์สายไฟเบอร์ตรงสําหรับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 12
