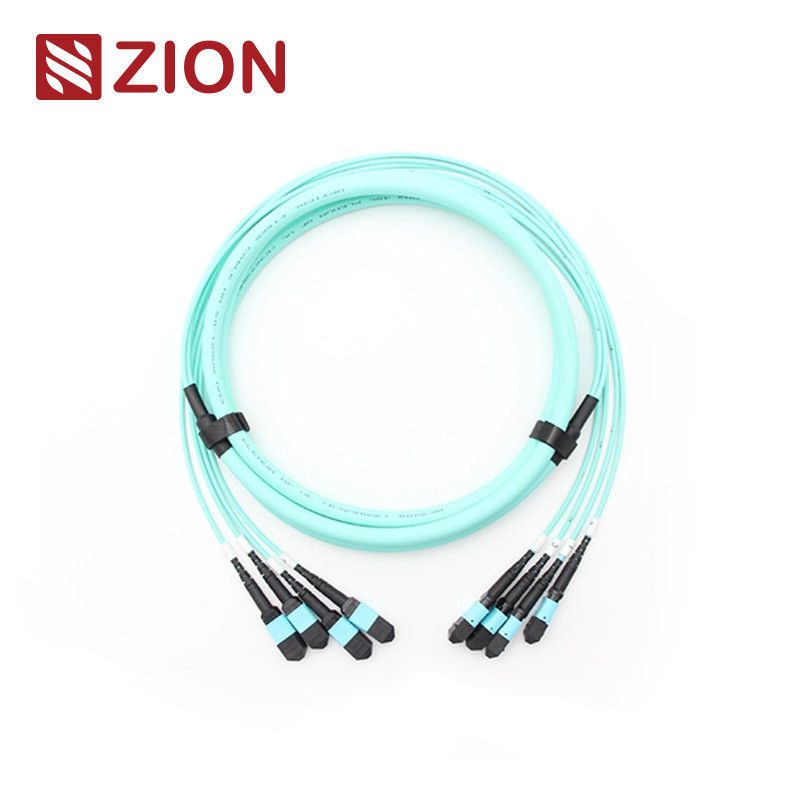

48F (4x12) MPO OM3 ไฟเบอร์ออปติก
(4*12) 48F MPO OM3 ไฟเบอร์ออปติก
ซีออนโค้ดและคําอธิบาย
ซีออนโค้ด:ZCM12C7HIAX
ซิออน คําอธิบาย:(4*12) 48F MPO OM3 ไฟเบอร์ออปติก
เครื่องเชื่อม MPO คือ เครื่องเชื่อมหลายเส้นใยที่ออกแบบมาสําหรับสภาพแวดล้อมที่มีความหนาแน่นสูง เครื่องเชื่อม MPO (Multi-Fiber Push On) ใช้เป็นหลักในศูนย์ข้อมูล, การใช้งานไฟเบอร์ต่ออาคาร,และการเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณแสงที่รองรับ 40G, 100G และเทคโนโลยี QSFP+
ประเภทเครื่องเชื่อม MPO ได้แยกกันตามกฎ IEC 61754-7 โดยจํานวนแกน, เพศ (ชาย/หญิง) และขั้ว (PC หรือ APC)
สาย MPO/MTP 24F-144F ปิดด้วยเครื่องเชื่อม MPO/MTP ในทั้งสองปลาย สายเหล่านี้เชื่อมต่อโมดูล MPO/MTP กันเป็นลิงก์ถาวร และมีให้เลือก 12, 24, 48, 60, 72, 96และ 144 ใย, รองรับความเร็วถึง 10/40/100Gbps การแก้ไขศูนย์ข้อมูล
เครื่องเชื่อมอุตสาหกรรม มาตรฐาน
MPO SingleMode ระบบการทํางาน
รายงาน:IEC 61754-7
รายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้ารองเท้าดํา (MPO ความสูญเสียต่ํามาก)
MPO มัลติโมด
รายงาน:IEC 61754-7
รายละเอียดที่พัก:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐานและ Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
รายละเอียดออปติก
| ปริมาตร |
รายละเอียด |
| การสูญเสียการใส่ (MPO) Single Mode (APC 8 องศาเคลือบ) |
การสูญเสียแบบมาตรฐาน: ≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป)
ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป) |
| การสูญเสียการใส่ (MPO) Multimode (PC Flat Polish) |
การสูญเสียแบบมาตรฐาน: ≤0.6dB ((สูงสุด), ≤0.50 ((ทั่วไป)
ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป) |
| การสูญเสียการใส่ (LC/SC/FC/ST) รูปแบบเดียว (APC 8 องศาเคลือบ) |
≤0.3dB |
| การสูญเสียการใส่ (LC/SC/FC/ST) Multimode (PC Flat Polish) |
≤0.3dB |
| ความสูญเสียการคืน (MPO) Single Mode (APC 8 องศาเคลือบ) |
≥60dB ((การเคลือบ 8 องศา) |
| การเสียคืน (MPO) มัลติโมด (PC Flat Polish) |
≥ 25dB |
| รายละเอียดของรายละเอียด |
APC≥60dB; UPC≥50dB |
| ความทนทาน |
<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่) |
| การเปลี่ยนกัน |
≤0.2dB |
| การทดสอบใส่-ดึง |
500 ครั้ง, IL<0.5dB |
| ความแข็งแรงในการดึง |
> 70N |
| อุณหภูมิการทํางานแบบเดียว (APC) |
-40°C ถึง +85°C |
ลักษณะ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
- หม้อเรือนที่มีรหัสสีที่สามารถแยกแยกชนิดของเส้นใย, ประเภทเลียนและ/หรือประเภทของเครื่องเชื่อม
- ดีในการซ้ําและเปลี่ยน
การใช้งาน
12F MPO-LC/SC/FC/ST สายเชื่อมตรงที่ออกแบบสําหรับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 และศูนย์ข้อมูลความหนาแน่นสูง. ปรับปรุงให้เหมาะกับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
เครื่องเชื่อม MPO ของ OMC ทั้งหมดมาจากเซนโก้ / นิสซิน / ซูมิโตโม
- แอพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและข้อมูลการยืนยันลําดับ
กด Pull Tab สําหรับ Senko MPO
24F-144F MPO/MTP ทรังเคเบิล
ผลิตภัณฑ์ วัสดุ - สายเคเบิล
เครื่องเชื่อมและช่องไฟเบอร์
หมายเหตุ:เครื่องเชื่อมสตรีต้องเชื่อมกับ เครื่องเชื่อมสตรี
MPO-MPO 12F การวาดเส้นเคเบิลกระบอก
| ความยาวรวม (L) (m) |
ความยาวของความอดทน (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง
เนื่องจากสายเชื่อมหน่วยของสาย MPO/MTP 24F-144F เป็นสาย MPO/MTP 12F มันมีขั้วขั้วเท่าสาย MPO/MTP เดี่ยว
รายละเอียด
สาย MPO/MTP ของซีโอน คอมมิวนิเคชั่น
- 7236055 ZCM12C2HIA: (4*12) 48F MPO SM สายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้าสายไฟฟ้า
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 สายไฟเบอร์ออปติก
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 สายไฟเบอร์ออปติก
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM สายไฟเบอร์ออปติก
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 สายไฟเบอร์ออปติก
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 สายไฟเบอร์ออปติก
การบรรจุ
กล่องเคเบิลไฟเบอร์ออปติกนี้ใช้ได้ง่ายและคุ้มกันได้ดี และถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น ขนาดกระปุกมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม; 54*39*34 ซมการเลือกกระปุกขึ้นอยู่กับปริมาณสินค้า- มีการบรรจุตามสั่ง
บริการ OEM/ODM
ตัวเลือกการปรับแต่งประกอบด้วย:
- สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
- สัญลักษณ์ OEM, แหวนระบุ, สัญลักษณ์ของเคเบิล, กล่อง, สัญลักษณ์การส่ง
- ระดับคุณภาพที่แตกต่างกัน
