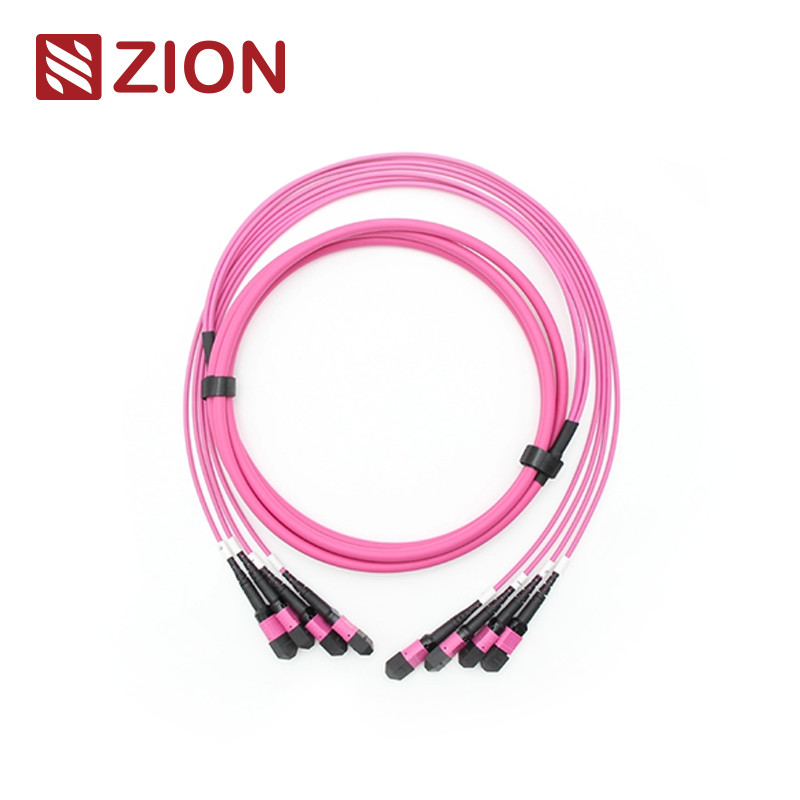

48F MPO OM4 ไฟเบอร์ออปติก
(4×12) 48F MPO OM4 สายไฟเบอร์ออปติก
ซีออนโค้ด:ZCM12C8HIAX
ซิออน คําอธิบาย:(4×12) 48F MPO OM4 สายไฟเบอร์ออปติก
เครื่องเชื่อม MPO คือ เครื่องเชื่อมพับหลายเส้นใยที่ออกแบบมาสําหรับสภาพแวดล้อมที่มีความหนาแน่นสูง ระบบนี้ถูกใช้เป็นหลักในศูนย์ข้อมูลและการเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณแสงที่รองรับ 40G, 100G และเทคโนโลยี QSFP+
ประเภทของเครื่องเชื่อม MPO ถูกจัดหมวดตามมาตรฐาน IEC 61754-7 โดยใช้จํานวนแกน, เพศ (ชาย/หญิง) และประเภทการเคลือบ (PC หรือ APC)
ภาพรวมสินค้า
สาย MPO/MTP 24F-144F ติดต่อด้วยเครื่องเชื่อม MPO/MTP ในทั้งสองปลาย สร้างเชื่อมต่อระหว่างโมดูล MPO/MTP อย่างถาวรสายเคเบิลเหล่านี้รองรับความเร็วสูงถึง 10/40/100Gbps สําหรับการแก้ไขศูนย์ข้อมูล.
มาตรฐานอุตสาหกรรมเครื่องเชื่อม
อัตราการสอดคล้อง MPOIEC 61754-7
MPO รายละเอียดห้องพักแบบเดียว:SM APC: เครื่องเชื่อมสีเขียว + กระบะดํา (MPO ความสูญเสียมาตรฐาน); เครื่องเชื่อมสีเหลือง + กระบะดํา (MPO ความสูญเสียมาก)
สัญญาณ MPO Multimode:IEC 61754-7
รายละเอียด MPO Multimode Housing:OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา; OM3&OM4 PC: เครื่องเชื่อม Aqua+บูทสีดํา; OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
- การติดสายไฟแบบกระบวนตาม TIA-568-C
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G สอดคล้องกับ IEEE 802.3
รายละเอียดออปติก
การสูญเสียการใส่ (MPO) รูปแบบเดียว (APC 8 องศาเคลือบ):การสูญเสียแบบมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป); การสูญเสียแบบสุดต่ํา: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
การสูญเสียการใส่ (MPO) มัลติโมด (PC Flat Polish):การสูญเสียแบบมาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50 (ทั่วไป); การสูญเสียแบบสุดต่ํา: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
การสูญเสียการคืน (MPO) รูปแบบเดียว (APC 8 องศาเคลือบ):≥ 60dB
การเสียคืน (MPO) มัลติโมด (PC Flat Polish):≥ 25dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
ความสามารถในการแลกเปลี่ยน:≤0.2dB
การทดสอบใส่-ดึง:500 ครั้ง, IL < 0.5dB
ความแข็งแรงในการดึง:> 70N
อุณหภูมิการทํางานแบบเดียว (APC):-40°C ถึง +85°C
ลักษณะสําคัญ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- เครื่องเชื่อมหลายเส้นใยบนพื้นฐาน MT มี 4, 8, 12 และ 24 จุดปลายเส้นใย
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการสูญเสียต่ําและสูญเสียมาตรฐาน การใช้งาน single-mode และ multimode
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาล และสายเทปเปลือย
- กล่องที่มีโค้ดสี เพื่อการระบุชนิดเส้นใยได้ง่าย
- ความสามารถในการซ้ําซ้ําและการแลกเปลี่ยนที่ดี
การใช้งาน
สายสายสายตรง 12F MPO-LC / SC / FC / ST ถูกออกแบบให้กับ 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 และศูนย์ข้อมูลความหนาแน่นสูง. ปรับปรุงให้กับการใช้งานศูนย์ข้อมูลความหนาแน่นสูง 10/40/100G
- แอพพลิเคชันศูนย์ข้อมูลที่มีสภาพแวดล้อมความหนาแน่นสูง
- อุปกรณ์ไฟเบอร์เข้าอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและการยืนยันลําดับ
กด Pull Tab สําหรับ Senko MPO
วัสดุของผลิตภัณฑ์ - เคเบิล
เครื่องเชื่อมและช่องไฟเบอร์
หมายเหตุ:เครื่องเชื่อมสตรีต้องเชื่อมกับชนิด เครื่องเชื่อมชาย
MPO-MPO 12F การวาดเส้นเคเบิลกระบอก
ความอดทนต่อความยาวโดยรวม:0
11040วิธีเชื่อมต่อสามแบบสําหรับ MTP/MPO Polarity
เครื่องเชื่อมหน่วยของสาย MPO/MTP 24F-144F คือ 12F MPO/MTP โดยรักษาขั้วขั้วเท่าเดียวกับสาย MPO/MTP ตัวเดียว
รายละเอียด
ซีออนสื่อสาร MPO / MTP สายกระดูกร้อน
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM สายไฟเบอร์ออปติก
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 สายไฟเบอร์ออปติก
- 7236057 ZCM12C8HMAX: (4×12) 48F MPO OM4 สายไฟเบอร์ออปติก
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM สายไฟเบอร์ออปติก
- 7236059 ZCM22C7HAA: (4×12) 48F MTP OM3 สายไฟเบอร์ออปติก
- 7236060 ZCM22C8HMA: (4×12) 48F MTP OM4 สายไฟเบอร์ออปติก
การบรรจุ
กล่องเคเบิลไฟเบอร์ออปติกที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและมีเครื่องหมายโดย OMC เป็นแบบกําหนดเอง ขนาดกระดาษกระดาษมาตรฐาน: 34 × 22 × 15 ซม; 44 × 34 × 24 ซม; 54 × 39 × 34 ซม.การเลือกกระปุกขึ้นอยู่กับปริมาณ- มีการบรรจุตามสั่ง
บริการ OEM/ODM
- สีสายไฟฟ้า, การพิมพ์, วัสดุของเสื้อ, และสีของเครื่องเชื่อม
- การติดป้าย OEM, แหวนระบุตัว, ป้ายเคเบิล, กล่องและเครื่องหมายการส่ง
- ระดับคุณภาพที่แตกต่างกัน
