ซีออนโค้ดและคําอธิบาย
ซีออนโค้ด: ZCM22C2HIAX

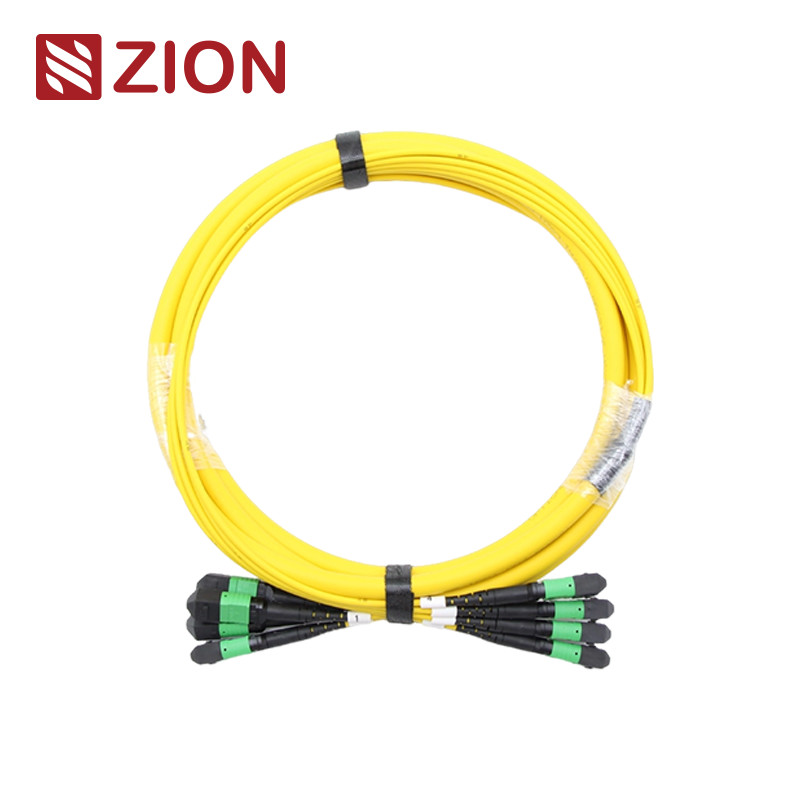

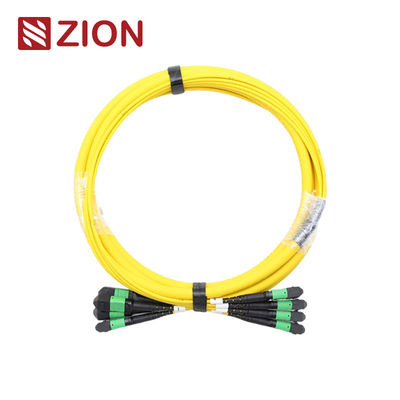

รายละเอียดซีโอน: (4*12) 48F MTP SM สายไฟเบอร์ออปติค
เครื่องเชื่อม MTP เป็นชนิดของเครื่องเชื่อมไฟเบอร์ MTP (Multi-Fiber Push On) เป็นชนิดของเครื่องเชื่อมไฟเบอร์หลายโคเรียระบบการเชื่อมต่อแบบไฟเบอร์ความหนาแน่นสูง MTP ปัจจุบันถูกใช้เป็นหลักในการใช้ในสภาพแวดล้อมความหนาแน่นสูงของศูนย์ข้อมูล, การนําไฟเบอร์ออปติกไปใช้ในอาคาร และการใช้งานเชื่อมต่อภายในภายในอุปกรณ์เครื่องรับสัญญาณออปติก เช่น อุปกรณ์ออปติก, 40G, 100G, QSFP +
ประเภทเครื่องเชื่อม MTP ได้แยกกันตามกฎหมาย EIA/TIA-604-5: เลขแกน (หมายเลข array), หัวตัวผู้ (ตัวผู้, ตัวเมีย), ความขั้ว (PC หรือ APC)
24F-144F MPO/MTP TRUNK CABLE จบด้วยเครื่องเชื่อม MPO/MTP ในทั้งสองปลาย. MPO/MTP Patch cable/trunk cables เชื่อมต่อโมดูล MPO/MTP กันเป็นลิงค์ถาวรสายพับ / สายพับกระดูกมี 1224, 48,607296,144fibers. รองรับความเร็วสูงสุด 10/40/100Gbps การแก้ไขศูนย์ข้อมูล. พวกเขามักถูกนํามาใช้ในการเชื่อมต่อเคสเก็ต, แผ่นหรือ MPO / MTP แฟน-ออกที่แข็งแรง,และอํานวยความสะดวกในการจัดจําหน่ายสายเคเบิลสายหลังความหนาแน่นสูงอย่างรวดเร็วในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์สูงอื่น ๆนอกจากนี้, MPO / MTP ยังให้ความยืดหยุ่นและความสะดวกสบายมากเมื่อคุณมีที่จะเปลี่ยนสไตล์เชื่อมในแพนลัด.เพียงแค่ติดตั้งแคสเท็ตใหม่กับสไตล์เชื่อมใหม่บนด้านเชื่อมข้ามของแพนลท์.
เครื่องเชื่อมต่อ หลักฐานอุตสาหกรรม
MTP SingleMode การใช้งานแบบเดียวรายงาน:EIA/TIA-604-5
MTP SingleMode การใช้งานแบบเดียวรายละเอียดที่พัก:SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MTP)
SM APC: เครื่องเชื่อมสีเหลือง + กระเป๋าสตาร์ทสีดํา (MTP ความสูญเสียสูงสุด)
MTP มัลติโมดรายงาน:EIA/TIA-604-5
MTP มัลติโมดรายละเอียดที่พัก:PC OM1&OM2: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MTP)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MTP เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet + boot สีดํา (MTP เสียแบบมาตรฐาน)
- ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5)
- สอดคล้องกับช่องไฟเบอร์ 10G
- 40G และ 100G IEEE 8023
รายละเอียดออปติก
ความสูญเสียการใส่ (MTP) ((IEC 61300-3-34)สายเดียว (APC)โปร่ง 8 องศา:)การสูญเสียแบบมาตรฐาน:≤0.75dB ((สูงสุด), ≤0.50dB ((ทั่วไป); ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
ความสูญเสียการใส่ (MTP) (IEC 61300-3-34)มัลติโมด (PC)สีบอลลาร์:)การสูญเสียแบบมาตรฐาน:≤0.6dB (สูงสุด) ≤0.50 (ทั่วไป) ความสูญเสียต่ํามาก:≤0.35dB (สูงสุด) ≤0.20dB (ทั่วไป)
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)รูปแบบเดียว (APC 8 องศาเลียน):≤0.3dB
การสูญเสียการใส่ (LC/SC/FC/ST) (IEC 61300-3-6)มัลติโมด (PC Flat Polish):≤0.3dB
ผลกําไรเสีย (MTP)สายเดียว (APC)โปร่ง 8 องศา:)≥ 60dB(การเคลือบ 8 องศา)
ผลกําไรเสีย (MTP)มัลติโมด (PC)สีบอลลาร์:)≥ 25dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียดAPC≥60dB; UPC≥50dB
รายละเอียดของรายละเอียดของรายละเอียดของรายละเอียด≥35dB
ความทนทาน:<0.3dB การเปลี่ยนแปลงแบบปกติ (200 การจับคู่)
การแลกเปลี่ยน: ≤0.2dB
การทดสอบใส่-ดึง: 500 ครั้ง IL<0.5dB
ความแข็งแรงในการดึง:> 70N
อุณหภูมิการทํางานระบบเดียว (APC):-40°C ถึง +85°C
ลักษณะ
- การสูญเสียการใส่ที่ต่ํา, การสูญเสียผลตอบแทนที่สูง
- มูลติไฟเบอร์คอนเนคเตอร์8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
- การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
- ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
- สายเคเบิลกลมกระชับกระชับ, สายเคเบิลโอวาลและสายเทปเปลือย มีให้เลือก
- หมวกโค้ดสีที่มีให้ใช้ในการแยกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
- ดีในการซ้ําและเปลี่ยน
การใช้งาน
เครื่องเชื่อม MTP ของ OMC ทั้งหมดมาจากเซนโก้ / นิสิน / ซูมิโตโม MTP Fiber Patch Cord เป็นสายเชื่อมเคเบิลความหนาแน่นสูงที่ใช้ในสามพื้นที่
- แอพพลิเคชัน Data Center ที่มีสภาพแวดล้อมความหนาแน่นสูง
- สายไฟเบอร์ออปติกไปยังอาคาร
- การใช้งานเครื่องเชื่อมภายในในอุปกรณ์ไฟเบอร์
กฎหมายการตั้งชื่อและข้อมูลการยืนยันคําสั่ง:
กดแท็บดึง สําหรับ Senko MTP
24F-144F MPO/MTP TRUNK CABLE สายไฟฟ้า
ผลิตภัณฑ์ วัสดุ-เคเบิล
เครื่องเชื่อม ช่องไฟเบอร์
หมายเหตุ: เครื่องเชื่อมสตรีต้องเชื่อมกับชนิดเครื่องเชื่อมสตรี
MTP-MTP 12F สายกระดาน
| ความยาวรวม ((L) ((m) |
ความยาวของความอดทน ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| อัตราการจําหน่าย |
|
วิธีการเชื่อมต่อสามวิธี ช่วยในการรักษา MTP / MPO Polarity ถูกต้อง
เนื่องจาก 24F-144F MPO/MTP สายพานกระดูก หน่วยเชื่อมคือ 12F MPO/MTP ดังนั้นมันมีขั้วขั้วเดียวกันกับ 12F เดี่ยว
สาย MPO/MTP
รายละเอียดของวัสดุ
ซีออน คอมมิวนิเคชั่น's Hot MPO/MTP TRUNK CABLE
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM สายไฟเบอร์ออปติค
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 สายไฟเบอร์ออปติก
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 สายไฟเบอร์ออปติก
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM สายไฟเบอร์ออปติค
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 สายไฟเบอร์ออปติก
- 7236060 ZCM22C8HMAX: (4*12) 48F MTP OM4 สายไฟเบอร์ออปติก
การบรรจุ
แพ็คเกจเคเบิลไฟเบอร์ออปติกส์ที่ใช้ได้ง่ายและคุ้มกันได้ดีนี้ถูกติดป้ายและติดป้ายโดย OMC เป็นแบบเบื้องต้น
ขนาดกระดาษกระดาษมาตรฐาน: 34*22*15 ซม; 44*34*24 ซม ; 54*39*34 ซม.
แพ็คเกจสามารถปรับแต่งได้
บริการ OEM/ODM สําหรับคุณ
- สีสายเคเบิล คําพิมพ์ วัสดุของสายเคเบิล
- สัญลักษณ์ OEM สัญลักษณ์วงแหวน สัญลักษณ์เคเบิล,กล่อง สัญลักษณ์การส่ง
- ระดับคุณภาพที่แตกต่างกัน
