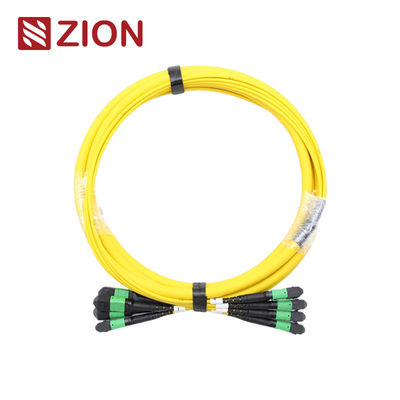

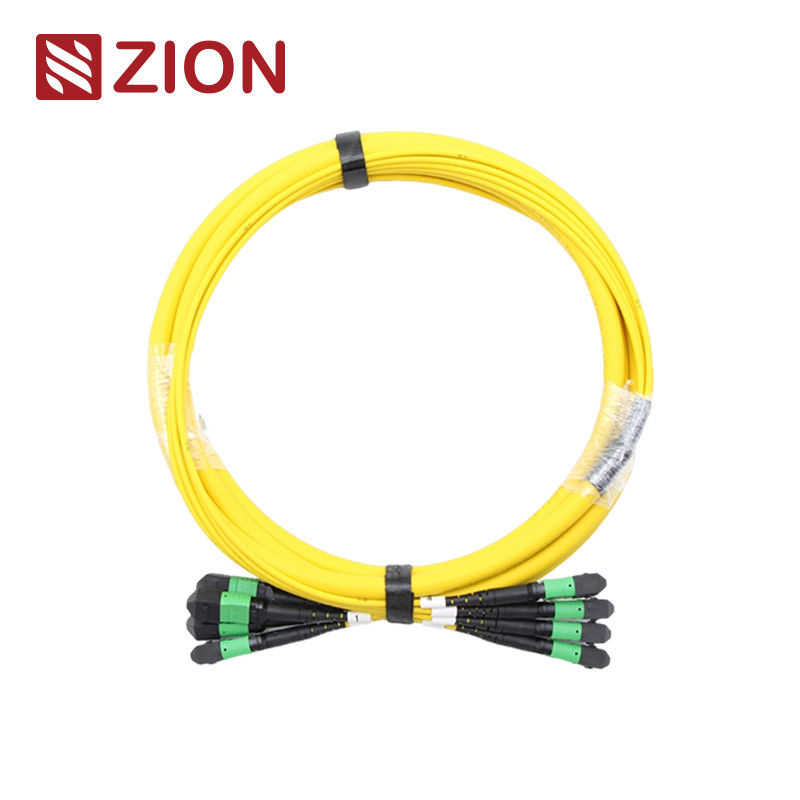

48F (4x12) MTP สายเคเบิลลำตัวไฟเบอร์ออปติกโหมดเดี่ยว
สายเคเบิลลำตัวไฟเบอร์ออปติกโหมดเดี่ยว MTP (4*12)48F ความหนาแน่นสูงนี้ให้การเชื่อมต่อที่เชื่อถือได้สำหรับศูนย์ข้อมูลและการใช้งานโทรคมนาคมที่ต้องการ
การระบุผลิตภัณฑ์
รหัส Zion: ZCM22C2HIAX
คำอธิบาย Zion: (4*12)48F MTP SM สายเคเบิลลำตัวไฟเบอร์ออปติก
ภาพรวมตัวเชื่อมต่อ MTP
ตัวเชื่อมต่อ MTP (Multi-Fiber Push On) เป็นตัวเชื่อมต่อหลายไฟเบอร์ความหนาแน่นสูงที่ออกแบบมาสำหรับสภาพแวดล้อมศูนย์ข้อมูล แอปพลิเคชันไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับเทคโนโลยี 40G, 100G และ QSFP+
ตัวเชื่อมต่อ MTP ถูกจัดประเภทตามมาตรฐาน EIA/TIA-604-5 ตามจำนวนไฟเบอร์ เพศ (ตัวผู้/ตัวเมีย) และประเภทการขัดเงา (PC หรือ APC)
ข้อมูลจำเพาะของสายเคเบิลลำตัว
สายเคเบิลลำตัว MPO/MTP 24F-144F ถูกสิ้นสุดด้วยตัวเชื่อมต่อ MPO/MTP ที่ปลายทั้งสองข้าง สร้างการเชื่อมต่อถาวรระหว่างโมดูล MPO/MTP มีให้เลือกในรูปแบบไฟเบอร์ 12, 24, 48, 60, 72, 96 และ 144 เส้น สายเคเบิลเหล่านี้รองรับความเร็วสูงถึงโซลูชันศูนย์ข้อมูล 10/40/100Gbps
สายเคเบิลลำตัวเหล่านี้เชื่อมต่อเทปคาสเซ็ต แผง หรือพัดลม MPO/MTP ที่ทนทาน ทำให้สามารถติดตั้งสายเคเบิลแบ็คโบนความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมอื่นๆ ที่มีจำนวนไฟเบอร์สูงได้อย่างรวดเร็ว
การปฏิบัติตามมาตรฐานอุตสาหกรรม
การอ้างอิงโหมดเดี่ยว MTP: EIA/TIA-604-5
รายละเอียดตัวเรือนโหมดเดี่ยว MTP: SM APC: ตัวเชื่อมต่อสีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน); ตัวเชื่อมต่อสีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
การอ้างอิงมัลติโหมด MTP: EIA/TIA-604-5
รายละเอียดตัวเรือนมัลติโหมด MTP: OM1&OM2 PC: ตัวเชื่อมต่อสีเบจ + บูทสีดำ; OM3&OM4 PC: ตัวเชื่อมต่อสีฟ้า + บูทสีดำ; OM3&OM4 PC: ตัวเชื่อมต่อสีม่วงฮีทเธอร์ + บูทสีดำ
- เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; เป็นไปตาม TIA-604-5(FOCIS5)
- การเดินสายแบบมีโครงสร้างตาม TIA-568-C
- เป็นไปตามมาตรฐาน 10G Fiber Channel
- เป็นไปตามมาตรฐาน 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะด้านประสิทธิภาพทางแสง
การสูญเสียการแทรก (MTP) - โหมดเดี่ยว (APC ขัดเงา 8 องศา):
การสูญเสียมาตรฐาน: ≤0.75dB(สูงสุด), ≤0.50dB(ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (MTP) - มัลติโหมด (PC ขัดเงาแบบแบน):
การสูญเสียมาตรฐาน: ≤0.6dB(สูงสุด), ≤0.50(ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB(สูงสุด), ≤0.20dB(ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST):
โหมดเดี่ยว (APC): ≤0.3dB
มัลติโหมด (PC): ≤0.3dB
การสูญเสียการคืนกลับ (MTP) - โหมดเดี่ยว (APC): ≥60dB
การสูญเสียการคืนกลับ (MTP) - มัลติโหมด (PC): ≥25dB
ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 การผสมพันธุ์)
ความสามารถในการแลกเปลี่ยน: ≤0.2dB
การทดสอบการใส่-ดึง: 500 ครั้ง, IL <0.5dB
ความต้านทานแรงดึง: >70N
อุณหภูมิในการทำงาน - โหมดเดี่ยว: -40°C ถึง +85°C
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำ ประสิทธิภาพการคืนกลับสูง
- ตัวเชื่อมต่อหลายไฟเบอร์แบบ MT พร้อมการสิ้นสุดไฟเบอร์ 4, 8, 12 และ 24 เส้น
- โซลูชันประหยัดสำหรับการสิ้นสุดไฟเบอร์จำนวนมาก
- ออกแบบมาสำหรับการสูญเสียต่ำและการใช้งาน SM และ MM มาตรฐาน
- ตัวเลือกสายเคเบิลกลมที่ทนทาน สายเคเบิลรูปไข่ และริบบิ้นเปล่า
- ตัวเรือนรหัสสีสำหรับการระบุประเภทไฟเบอร์และประเภทการขัดเงาได้ง่าย
- ความสามารถในการทำซ้ำและการแลกเปลี่ยนที่ดีเยี่ยม
แอปพลิเคชัน
ตัวเชื่อมต่อ MTP ของ OMC จาก Senko/Nissin/Sumitomo เหมาะสำหรับ:
- สภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- การเชื่อมต่อภายในอุปกรณ์ไฟเบอร์ออปติก
เอกสารผลิตภัณฑ์
แท็บ Push Pull สำหรับ Senko MTP
วัสดุก่อสร้างสายเคเบิล
การกำหนดค่าตัวเชื่อมต่อและช่องสัญญาณไฟเบอร์
หมายเหตุ: ตัวเชื่อมต่อตัวเมียต้องเชื่อมต่อกับตัวเชื่อมต่อตัวผู้เพื่อให้ทำงานได้อย่างถูกต้อง
แบบร่างทางเทคนิคสายเคเบิลลำตัว MTP-MTP 12F
ข้อมูลจำเพาะความคลาดเคลื่อนของความยาว
| ความยาวโดยรวม (L) (ม.) |
ความคลาดเคลื่อนของความยาว (ซม.) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
วิธีการเชื่อมต่อขั้ว MTP/MPO
เนื่องจากตัวเชื่อมต่อหน่วยของสายเคเบิลลำตัว MPO/MTP 24F-144F คือ 12F MPO/MTP จึงยังคงรักษาขั้วเดียวกันกับสายเคเบิลลำตัว MPO/MTP 12F เดี่ยว
ข้อมูลจำเพาะของวัสดุ
รุ่นสายเคเบิลลำตัว MPO/MTP ยอดนิยม
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM สายเคเบิลลำตัวไฟเบอร์ออปติก
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 สายเคเบิลลำตัวไฟเบอร์ออปติก
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 สายเคเบิลลำตัวไฟเบอร์ออปติก
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM สายเคเบิลลำตัวไฟเบอร์ออปติก
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 สายเคเบิลลำตัวไฟเบอร์ออปติก
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 สายเคเบิลลำตัวไฟเบอร์ออปติก
ข้อมูลการบรรจุภัณฑ์
สายเคเบิลไฟเบอร์ออปติกทั้งหมดมีป้ายกำกับและทำเครื่องหมายโดย OMC ตามมาตรฐาน ขนาดกล่องที่มี ได้แก่ 34*22*15 ซม., 44*34*24 ซม. และ 54*39*34 ซม. เลือกตามปริมาณการสั่งซื้อ มีตัวเลือกบรรจุภัณฑ์แบบกำหนดเอง
บริการ OEM/ODM
ตัวเลือกการปรับแต่ง ได้แก่:
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ต
- ป้าย OEM วงแหวนระบุตัวตน ป้ายสายเคเบิล กล่อง และเครื่องหมายการขนส่ง
- ระดับคุณภาพที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดเฉพาะ
