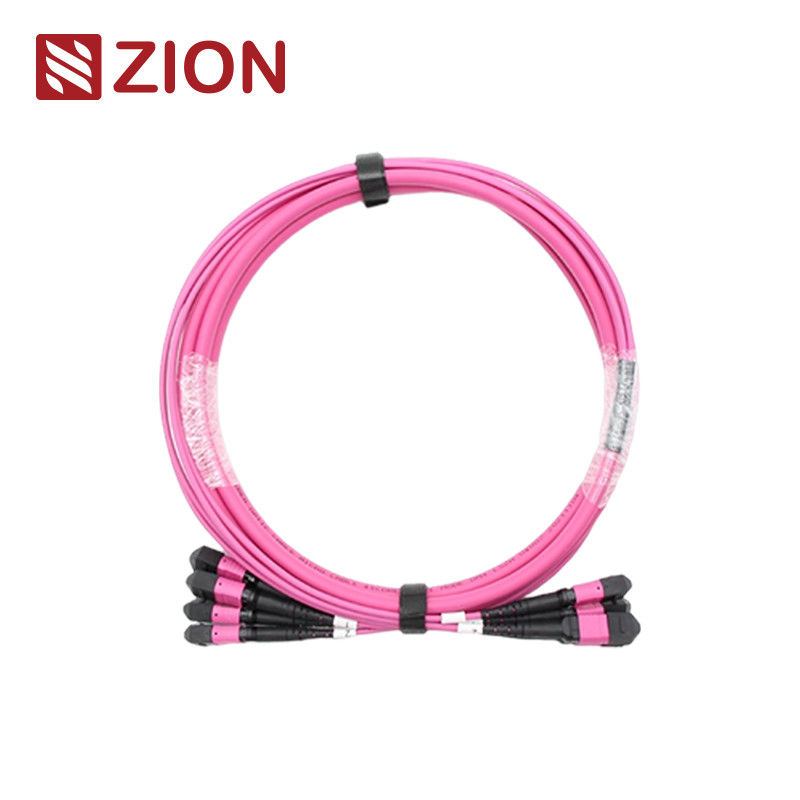

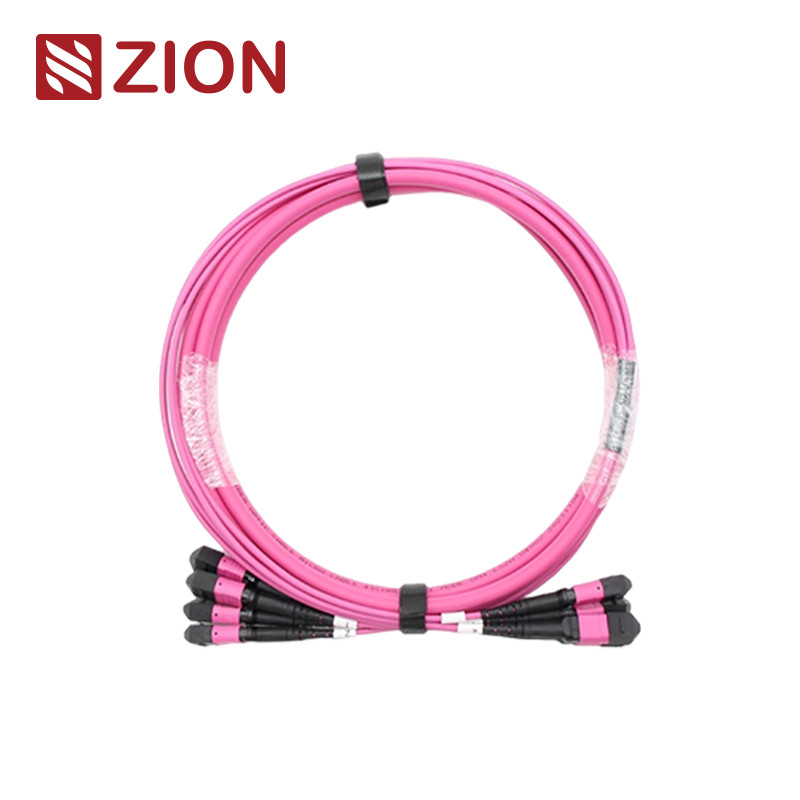

(4×12)48F MTP OM4 สายเคเบิลหลักใยแก้วนำแสง
สายเคเบิลหลักใยแก้วนำแสง MTP OM4 ความหนาแน่นสูง ออกแบบมาสำหรับการใช้งานในศูนย์ข้อมูล การติดตั้งแบบไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในในอุปกรณ์รับส่งสัญญาณออปติคัล
การระบุผลิตภัณฑ์
รหัส Zion: ZCM22C8HIAX
คำอธิบาย Zion: (4×12)48F MTP OM4 สายเคเบิลหลักใยแก้วนำแสง
คอนเนคเตอร์ MTP เป็นคอนเนคเตอร์แบบ multi-fiber push-on ที่ออกแบบมาสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูง ระบบเชื่อมต่อล่วงหน้านี้ใช้เป็นหลักในศูนย์ข้อมูล แอปพลิเคชันไฟเบอร์ไปยังอาคาร และการเชื่อมต่อภายในภายในอุปกรณ์รับส่งสัญญาณออปติคัลที่รองรับแอปพลิเคชัน 40G, 100G และ QSFP+
ข้อมูลจำเพาะของคอนเนคเตอร์ MTP
ประเภทคอนเนคเตอร์ MTP ถูกจัดประเภทตามระเบียบ EIA/TIA-604-5 ตามจำนวนคอร์ เพศ (ตัวผู้/ตัวเมีย) และขั้ว (PC หรือ APC)
สายเคเบิลหลัก MPO/MTP 24F-144F ถูกสิ้นสุดด้วยคอนเนคเตอร์ MPO/MTP ทั้งสองด้าน เชื่อมต่อโมดูล MPO/MTP เป็นลิงก์ถาวร มีให้เลือกใช้กับไฟเบอร์ 12, 24, 48, 60, 72, 96 หรือ 144 เส้น สายเคเบิลเหล่านี้รองรับความเร็วสูงถึงโซลูชันศูนย์ข้อมูล 10/40/100Gbps
มาตรฐานอุตสาหกรรม
MTP Singlemode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน:
SM APC: คอนเนคเตอร์สีเขียว + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
SM APC: คอนเนคเตอร์สีเหลือง + บูทสีดำ (MTP การสูญเสียต่ำพิเศษ)
MTP Multimode
อ้างอิง: EIA/TIA-604-5
รายละเอียดตัวเรือน:
OM1&OM2 PC: คอนเนคเตอร์สีเบจ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
OM3&OM4 PC: คอนเนคเตอร์สีฟ้า + บูทสีดำ (MTP การสูญเสียมาตรฐานและต่ำพิเศษ)
OM3&OM4 PC: คอนเนคเตอร์สีม่วงฮีทเธอร์ + บูทสีดำ (MTP การสูญเสียมาตรฐาน)
- เป็นไปตามมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; เป็นไปตาม TIA-604-5(FOCIS5)
- การเดินสายแบบมีโครงสร้างตาม TIA-568-C
- เป็นไปตาม 10G Fiber Channel
- เป็นไปตาม 40G และ 100G IEEE 802.3
ข้อมูลจำเพาะทางแสง
การสูญเสียการแทรก (MTP) - IEC 61300-3-34
Singlemode (APC ขัดเงา 8 องศา):
การสูญเสียมาตรฐาน: ≤0.75dB (สูงสุด), ≤0.50dB (ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
Multimode (PC ขัดเงาแบบแบน):
การสูญเสียมาตรฐาน: ≤0.6dB (สูงสุด), ≤0.50dB (ทั่วไป)
การสูญเสียต่ำพิเศษ: ≤0.35dB (สูงสุด), ≤0.20dB (ทั่วไป)
การสูญเสียการแทรก (LC/SC/FC/ST) - IEC 61300-3-6
โหมดเดียว (APC ขัดเงา 8 องศา): ≤0.3dB
Multimode (PC ขัดเงาแบบแบน): ≤0.3dB
การสูญเสียการคืนกลับ (MTP)
Singlemode (APC ขัดเงา 8 องศา): ≥60dB
Multimode (PC ขัดเงาแบบแบน): ≥25dB
ข้อมูลจำเพาะเพิ่มเติม
- การสูญเสียการคืนกลับ (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
- ความทนทาน: <0.3dB การเปลี่ยนแปลงทั่วไป (200 การผสมพันธุ์)
- ความสามารถในการแลกเปลี่ยน: ≤0.2dB
- การทดสอบการใส่-ดึง: 500 ครั้ง, IL＜0.5dB
- ความต้านทานแรงดึง: >70N
- เวลาเสียบปลั๊ก: >600
- อุณหภูมิในการทำงาน (Singlemode APC): -40°C ถึง +85°C
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำ, การสูญเสียการคืนกลับสูง
- คอนเนคเตอร์ Multi-fiber แบบ MT พร้อมการสิ้นสุดไฟเบอร์ 4, 8, 12 และ 24 เส้น
- โซลูชันที่ประหยัดสำหรับการสิ้นสุดไฟเบอร์จำนวนมาก
- ออกแบบมาสำหรับการสูญเสียต่ำและการใช้งาน SM และ MM มาตรฐาน
- ตัวเลือกสายเคเบิลกลม, สายเคเบิลรูปไข่ และริบบิ้นเปลือย
- ตัวเรือนรหัสสีเพื่อการระบุตัวตนที่ง่ายดาย
- ความสามารถในการทำซ้ำและการแลกเปลี่ยนที่ยอดเยี่ยม
แอปพลิเคชัน
คอนเนคเตอร์ OMC MTP ทั้งหมดมาจาก Senko/Nissin/Sumitomo สายแพทช์ไฟเบอร์ MTP ใช้ในสามพื้นที่หลัก:
- สภาพแวดล้อมศูนย์ข้อมูลความหนาแน่นสูง
- การติดตั้งไฟเบอร์ไปยังอาคาร
- การเชื่อมต่อภายในภายในอุปกรณ์ไฟเบอร์ออปติก
กฎการตั้งชื่อและการยืนยันคำสั่งซื้อ
แท็บ Push Pull สำหรับ Senko MTP
วัสดุผลิตภัณฑ์
การก่อสร้างสายเคเบิล
คอนเนคเตอร์และ Fiber Channel
หมายเหตุ: คอนเนคเตอร์ตัวเมียต้องเชื่อมต่อกับคอนเนคเตอร์ตัวผู้
แบบร่างสายเคเบิลหลัก MTP-MTP 12F
ข้อมูลจำเพาะความคลาดเคลื่อนของความยาว
| ความยาวโดยรวม (L) (ม.) |
ความยาวของความคลาดเคลื่อน (ซม.) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% × L/-0 |
วิธีการเชื่อมต่อขั้ว MTP/MPO
วิธีการเชื่อมต่อสามวิธีช่วยรักษาขั้ว MTP/MPO ที่เหมาะสม เนื่องจากคอนเนคเตอร์ยูนิตของสายเคเบิลหลัก MPO/MTP 24F-144F คือ 12F MPO/MTP จึงใช้ขั้วเดียวกันกับสายเคเบิลหลัก MPO/MTP 12F เส้นเดียว
รายละเอียดวัสดุ
รุ่นสายเคเบิลหลัก MPO/MTP ยอดนิยม
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM สายเคเบิลหลักใยแก้วนำแสง
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 สายเคเบิลหลักใยแก้วนำแสง
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 สายเคเบิลหลักใยแก้วนำแสง
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM สายเคเบิลหลักใยแก้วนำแสง
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 สายเคเบิลหลักใยแก้วนำแสง
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 สายเคเบิลหลักใยแก้วนำแสง
บรรจุภัณฑ์
สายเคเบิลใยแก้วนำแสงบรรจุในกล่องป้องกันพร้อมฉลาก OMC เป็นมาตรฐาน ขนาดกล่องที่มี ได้แก่ 34×22×15 ซม., 44×34×24 ซม. และ 54×39×34 ซม. เลือกตามข้อกำหนดปริมาณ ตัวเลือกบรรจุภัณฑ์แบบกำหนดเองมีให้เลือก
บริการ OEM/ODM
- สีสายเคเบิล การพิมพ์ และวัสดุแจ็คเก็ตแบบกำหนดเอง
- ฉลาก OEM, วงแหวนระบุตัวตน, ฉลากสายเคเบิล และเครื่องหมายการขนส่ง
- มีระดับคุณภาพหลายระดับ
กลุ่มผลิตภัณฑ์

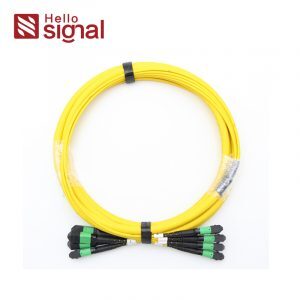

(4×12)48F MPO SM สายเคเบิลหลักใยแก้วนำแสง
เครือข่ายออปติคัล, MPO-MTP TRUNK CABLE, MTP/MPO, ส่วนประกอบออปติคัล

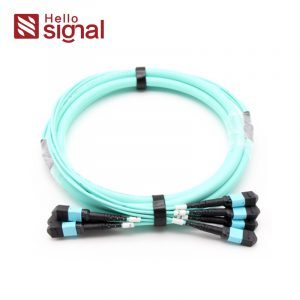

(4×12)48F MPO OM3 สายเคเบิลหลักใยแก้วนำแสง
เครือข่ายออปติคัล, MPO-MTP TRUNK CABLE, MTP/MPO, ส่วนประกอบออปติคัล

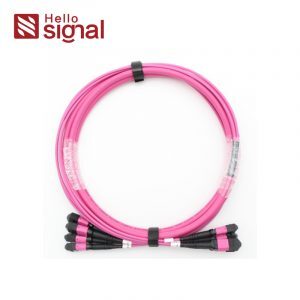

(4×12)48F MPO OM4 สายเคเบิลหลักใยแก้วนำแสง
