| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | CE, ROHS, VDE, UL |
| หมายเลขรุ่น: | สายด่วนสําหรับ ADSS ระยะกลาง / ยาว |
| จำนวนสั่งซื้อขั้นต่ำ: | 500 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | โดยปกติ 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 500,000 ชิ้น / เดือน |
| สายด่วนสําหรับ ADSS ระยะกลาง / ยาว | |||||||||||||||||||||||||
| ปลายตายสําหรับ ADSS ระยะยาวกลางในความตึงเครียดและความตึงเครียดสูง วัสดุกริ่งสําหรับสายเหล็กเคลือบอลูมิเนียม, ส่วนใหญ่ใช้สําหรับไฟล์ที่อยู่ห่างจากหอคอยมุมมากกว่า 100 เมตร,การเชื่อมต่อต่อกันของหอคอยกลางและหอคอยเทอร์มินอล. | |||||||||||||||||||||||||

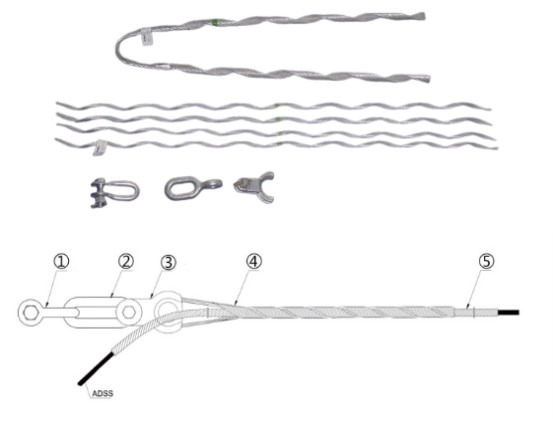

| ภาพและภาพวาด: | |||||||||||||||||||||||||
 |
|||||||||||||||||||||||||
| 1.U-Clevis 2.PH-Link 3.Thimble 4.Dad-end Component 5.สตรอคทรคอรฟอร์ส | |||||||||||||||||||||||||
| รายละเอียดแบบ: | |||||||||||||||||||||||||
| รุ่น | มี กว้างของเคเบิล (มม) |
ความแข็งแรงในการจับ h (kN) |
ความยาวของ สายตาย ส่วนประกอบ (มม.) |
ความยาวของไม้เสริมเหล็ก ((mm) | น้ําหนักอ้างอิง (kg) | โครงการทั่วไป | หลักฐาน สเปน (m) |
||||||||||||||||||
| ลิงค์ | นิ้ว | คลีฟิส | |||||||||||||||||||||||
| ZC-ANY 0940 020 | 8.6-9.4 | 20 | 800 | 1100 | 0.9 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1010 020 | 9.5-10.1 | 20 | 800 | 1100 | 0.9 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1070 020 | 10.2-10.7 | 20 | 800 | 1100 | 1 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1140 020 | 10.8-114 | 20 | 800 | 1100 | 1 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1220 020 | 11.5-122 | 20 | 800 | 1100 | 1.1 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1290 020 | 12.3-129 | 20 | 800 | 1100 | 1.4 | PH-4 | TC-2 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1370 020 | 13.0-13.7 | 20 | 800 | 1100 | 1.3 | PH-4 | TC-4 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1460 020 | 13.8-146 | 20 | 800 | 1100 | 1.3 | PH-4 | TC-4 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 1550 020 | 14.7-15.5 | 20 | 800 | 1100 | 1.5 | PH-4 | TC-4 | U-4 | 200 ~ 300 | ||||||||||||||||
| ZC-ANY 0940 030 | 8.6-9.4 | 30 | 1100 | 1400 | 1.2 | ZH-4 | TC-2 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1010 030 | 9.5-10.1 | 30 | 1100 | 1400 | 1.2 | ZH-4 | TC-2 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1070 030 | 10.2-10.7 | 30 | 1100 | 1400 | 1.4 | ZH-4 | TC-2 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1140 030 | 10.8-114 | 30 | 1100 | 1400 | 1.4 | ZH-4 | TC-2 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1220 030 | 11.5-122 | 30 | 1100 | 1400 | 1.7 | ZH-4 | TC-4 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1290 030 | 12.3-129 | 30 | 1100 | 1400 | 1.7 | ZH-4 | TC-4 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1370 030 | 13.0-13.7 | 30 | 1100 | 1400 | 1.9 | ZH-4 | TC-4 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1460 030 | 13.8-146 | 30 | 1100 | 1400 | 1.9 | ZH-4 | TC-4 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1550 030 | 14.7-15.5 | 30 | 1100 | 1400 | 2.1 | ZH-4 | TC-4 | U-4 | 300 ~ 400 | ||||||||||||||||
| ZC-ANY 1220 040 | 11.5-122 | 40 | 1260 | 1800 | 2 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1290 040 | 12.3-129 | 40 | 1260 | 1800 | 2 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1370 040 | 13.0-13.7 | 40 | 1260 | 1800 | 2.3 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1460 040 | 13.8-146 | 40 | 1260 | 1800 | 2.3 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1550 040 | 14.7-15.5 | 40 | 1260 | 1800 | 2.3 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1650 040 | 15.6-16.5 | 40 | 1260 | 1800 | 2.9 | PH-7 | TC-7 | U-7 | 400 ~ 500 | ||||||||||||||||
| ZC-ANY 1370 050 | 13.0-13.7 | 50 | 1260 | 1800 | 2.9 | PH-7 | TC-7 | U-7 | 500 ~ 700 | ||||||||||||||||
| ZC-ANY 1460 050 | 13.8-146 | 50 | 1400 | 2000 | 3 | PH-7 | TC-7 | U-7 | 500 ~ 700 | ||||||||||||||||
| ZC-ANY 1550 050 | 14.7-15.5 | 50 | 1400 | 2000 | 3.1 | PH-7 | TC-7 | U-7 | 500 ~ 700 | ||||||||||||||||
| ZC-ANY 1650 050 | 15.6-16.5 | 50 | 1400 | 2000 | 3.2 | PH-7 | TC-7 | U-7 | 500 ~ 700 | ||||||||||||||||
| ZC-ANY 1370 060 | 13.0-13.7 | 60 | 1560 | 2200 | 3.2 | PH-7 | TC-7 | U-7 | 600 ~ 800 | ||||||||||||||||
| ZC-ANY 1460 060 | 13.8-146 | 60 | 1560 | 2200 | 3.3 | PH-7 | TC-7 | U-7 | 600 ~ 800 | ||||||||||||||||
| ZC-ANY 1550 060 | 14.7-15.5 | 60 | 1560 | 2200 | 3.7 | PH-10 | TC-10 | U-10 | 600 ~ 800 | ||||||||||||||||
| ZC-ANY 1650 060 | 15.6-16.5 | 60 | 1560 | 2200 | 3.8 | PH-10 | TC-10 | U-10 | 600 ~ 800 | ||||||||||||||||
| ZC-ANY 1460 070 | 13.8-146 | 70 | 1600 | 2400 | 3.8 | PH-10 | TC-10 | U-10 | 700 ~ 900 | ||||||||||||||||
| ZC-ANY 1550 070 | 14.7-15.5 | 70 | 1600 | 2400 | 3.9 | PH-10 | TC-10 | U-10 | 700 ~ 900 | ||||||||||||||||
| ZC-ANY 1650 070 | 15.6-16.5 | 70 | 1600 | 2400 | 4 | PH-10 | TC-10 | U-10 | 700 ~ 900 | ||||||||||||||||
| ZC-ANY 1750 070 | 16.6-175 | 70 | 1600 | 2400 | 4.5 | PH-10 | TC-10 | U-10 | 700 ~ 900 | ||||||||||||||||
| ZC-ANY 1870 070 | 17.6-18.7 | 70 | 1600 | 2400 | 4.6 | PH-10 | TC-10 | U-10 | 700 ~ 900 | ||||||||||||||||
| ZC-ANY 1550 080 | 14.7-15.5 | 80 | 2000 | 3000 | 5.5 | PH-10 | TC-10 | U-10 | 800 ~ 1000 | ||||||||||||||||
| ZC-ANY 1650 080 | 15.6-16.5 | 80 | 2000 | 3000 | 5.6 | PH-10 | TC-10 | U-10 | 800 ~ 1000 | ||||||||||||||||
| ZC-ANY 1750 080 | 16.6-175 | 80 | 2000 | 3000 | 5.6 | PH-10 | TC-10 | U-10 | 800 ~ 1000 | ||||||||||||||||
