| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | CE, ROHS, VDE, UL |
| หมายเลขรุ่น: | การยกเลิกสําหรับ ADSS |
| จำนวนสั่งซื้อขั้นต่ำ: | 500 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | โดยปกติ 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 500,000 ชิ้น / เดือน |
| การยกเลิกสําหรับ ADSS | |||||||||||||||||||||||||

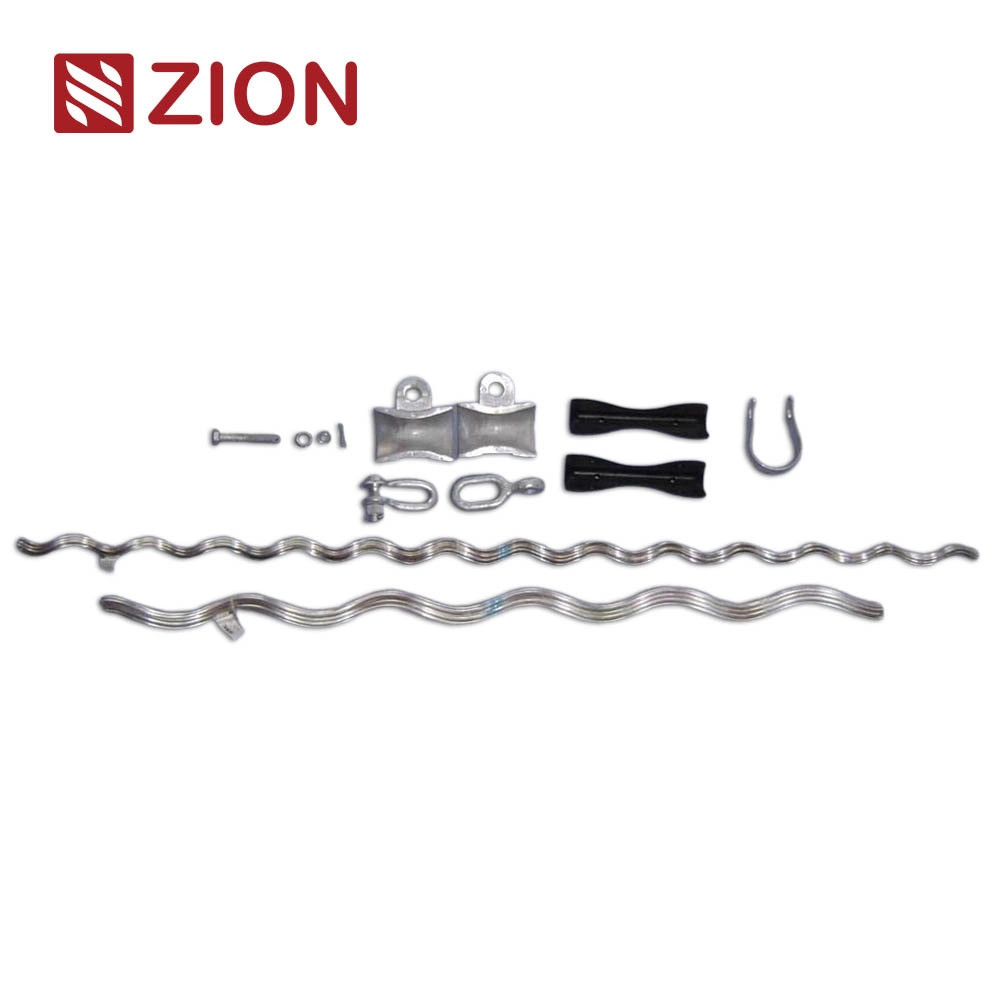

| ชุดการแขวนสําหรับสาย ADSS ที่บิดก่อนพร้อมสายบิดแบบเดียวและสองแบบ สองชนิดของสายบิดก่อนที่ออกแบบ, ชั้นเดียวในแฟ้มไฟล์สําหรับการเชื่อมต่อระยะทาง 400mหน่วยการเชื่อมโยงของสายไฟลักษณะที่ใช้สําหรับไฟล์ขนาดใหญ่จากแฟ้ม (ภายใน 1000m), อาจพัฒนาขึ้นจากความจําเป็นที่แท้จริงในการเลือก วิธีการติดตั้ง |
|||||||||||||||||||||||||

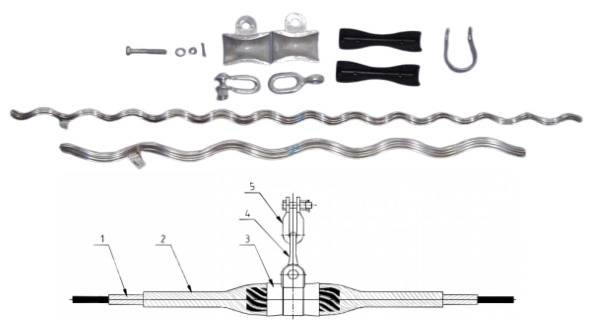

ภาพและภาพวาด: |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1ไม้เสริมโครงสร้าง 2.ส่วนประกอบปลายตาย 3.AGS Clamp 4.สายโซ่สายตา ((ประเภท ZH) 5.U-Clevis | |||||||||||||||||||||||||
| รายละเอียดแบบ (ระยะเวลา)<200 เมตร) | |||||||||||||||||||||||||
| ชื่อ | มี Dia. ของ สายเคเบิล ((มม) |
ความยาวของจุดสิ้นสุด ส่วนประกอบ (mm) |
ความยาวของไม้เสริมเหล็ก ((mm) | หลักฐาน น้ําหนัก (kg) |
โครงการทั่วไป | มี ดิอา. ของสเปน (m) |
|||||||||||||||||||
| AGS Clamp | เครื่องเชื่อมต่อ | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1010 300 | 9.5-10.1 | 1500 | 1060 | 1.2 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1070 300 | 10.2-10.7 | 1540 | 1080 | 1.3 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1140 300 | 10.8-114 | 1540 | 1080 | 1.3 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1220 300 | 11.5-122 | 1680 | 1160 | 1.5 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1290 300 | 12.3-129 | 1680 | 1160 | 1.5 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1370 300 | 13-13.7 | 1800 | 1250 | 1.7 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1460 300 | 13.8-146 | 1800 | 1250 | 1.7 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 1550 300 | 14.7-15.5 | 1800 | 1250 | 1.8 | TK-3 | / | U-4 | 200 ~ 300 | |||||||||||||||||
| ZC-AXY 0940 400 | 8.6-9.4 | 1600 | 1100 | 1.2 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1010 400 | 9.5-10.1 | 1600 | 1100 | 1.2 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1070 400 | 10.2-10.7 | 1600 | 1100 | 1.3 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1140 400 | 10.8-114 | 1600 | 1100 | 1.3 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1220 400 | 11.5-122 | 1720 | 1200 | 1.5 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1290 400 | 12.3-129 | 1720 | 1200 | 1.5 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1370 400 | 13-13.7 | 1150 | 900 | 1.2 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1460 400 | 13.8-146 | 1840 | 1300 | 1.8 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1550 400 | 14.7-15.5 | 1840 | 1300 | 1.9 | TK-3 | / | U-4 | 300 ~ 400 | |||||||||||||||||
| ZC-AXY 1220 500 | 11.5-122 | 1760 | 1260 | 1.8 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1290 500 | 12.3-129 | 1760 | 1260 | 1.6 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1370 500 | 13-13.7 | 1860 | 1300 | 1.8 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1460 500 | 13.8-146 | 1860 | 1300 | 1.8 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1550 500 | 14.7-15.5 | 1940 | 1360 | 2 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1650 500 | 15.6-16.5 | 1940 | 1360 | 3.1 | AGS-4 | / | U-7 | 400 ~ 500 | |||||||||||||||||
| ZC-AXY 1370 700 | 13-13.7 | 1920 | 1360 | 2.5 | AGS-5 | ZH-7 | U-7 | 500 ~ 700 | |||||||||||||||||
| ZC-AXY 1460 700 | 13.8-146 | 1680 | 1300 | 2.2 | AGS-5 | ZH-7 | U-7 | 500 ~ 700 | |||||||||||||||||
| ZC-AXY 1550 700 | 14.7-15.5 | 2000 | 1400 | 2.9 | AGS-5 | ZH-7 | U-7 | 500 ~ 700 | |||||||||||||||||
| ZC-AXY 1650 700 | 15.6-16.5 | 1700 | 1450 | 2.6 | AGS-5 | ZH-7 | U-7 | 500 ~ 700 | |||||||||||||||||
| ZC-AXY 1370 800 | 13-13.7 | 2060 | 1460 | 2.7 | AGS-5 | ZH-7 | U-7 | 600 ~ 800 | |||||||||||||||||
| ZC-AXY 1460 800 | 13.8-146 | 2060 | 1460 | 2.9 | AGS-5 | ZH-7 | U-7 | 600 ~ 800 | |||||||||||||||||
| ZC-AXY 1550 800 | 14.7-15.5 | 2120 | 1460 | 3 | AGS-5 | ZH-7 | U-7 | 600 ~ 800 | |||||||||||||||||
| ZC-AXY 1650 800 | 15.6-16.5 | 2200 | 1580 | 3.4 | AGS-6 | ZH-7 | U-7 | 600 ~ 800 | |||||||||||||||||
| ZC-AXY 1550 1000 | 14.7-15.5 | 2340 | 1560 | 3.3 | AGS-6 | ZH-7 | U-7 | 800 ~ 1000 | |||||||||||||||||
| ZC-AXY 1650 1000 | 15.6-16.5 | 2590 | 1680 | 3.8 | AGS-6 | ZH-7 | U-7 | 800 ~ 1000 | |||||||||||||||||
| ZC-AXY 1750 1000 | 16.6-175 | 2590 | 1680 | 3.8 | AGS-6 | ZH-7 | U-7 | 800 ~ 1000 | |||||||||||||||||
| ZC-AXY 1870 1000 | 17.6-18.7 | 2590 | 1680 | 4.1 | AGS-6 | ZH-7 | U-7 | 800 ~ 1000 | |||||||||||||||||
| หมายเหตุ: 1.มุมการแขวนขวางด้านเดียวสูงสุดของแคลมปั่นขวางเดียวคือ 15 ° - 18 ° | |||||||||||||||||||||||||
| 2การตั้งค่าด้านบนคือการตั้งค่าปกติ หากต้องการการตั้งค่าพิเศษปรึกษาฝ่ายเทคนิคของบริษัท | |||||||||||||||||||||||||
