| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | CE, ROHS, VDE, UL |
| หมายเลขรุ่น: | ชุดช่วงล่างคู่สำหรับ ADSS |
| จำนวนสั่งซื้อขั้นต่ำ: | 500 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | โดยปกติ 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 500,000 ชิ้น / เดือน |

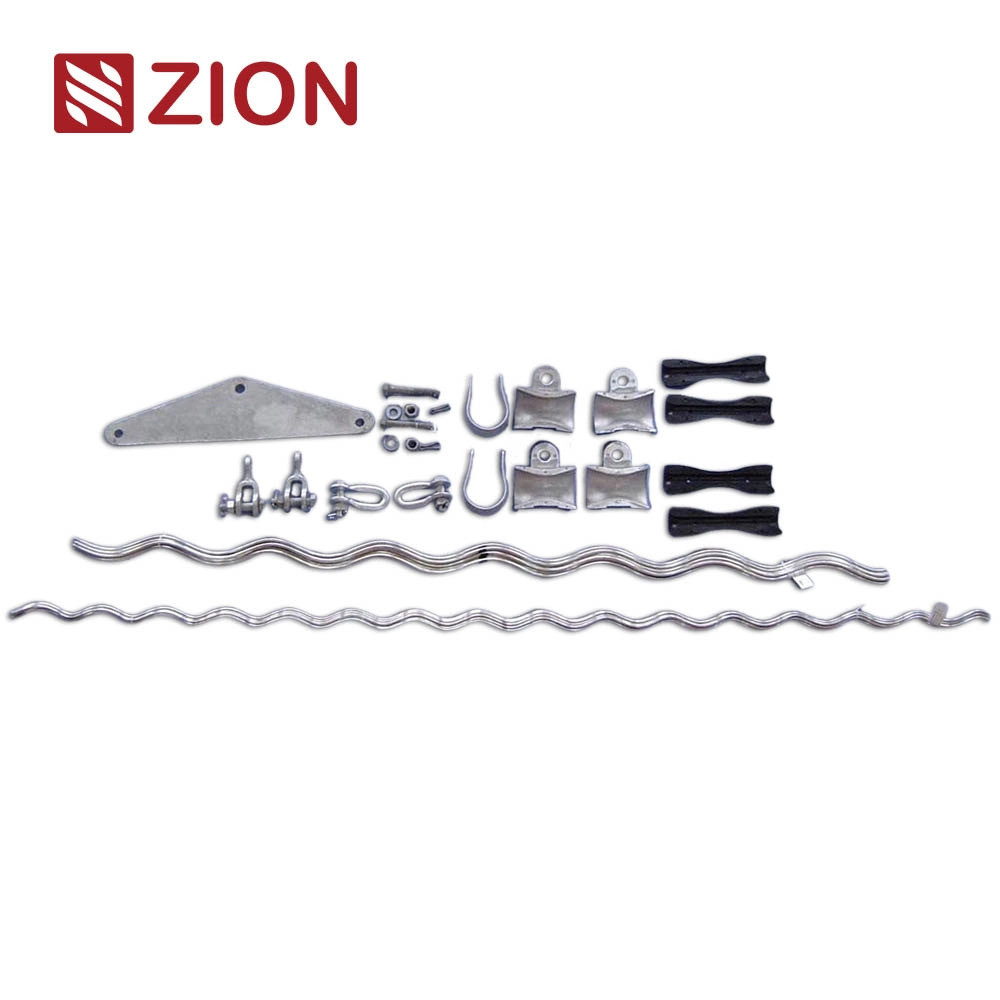

| ชุดการแขวนยาวแบบคู่สําหรับ ADSS | |||||||||||||||||||||||||
| ชุดการแขวนยางแบบคู่สําหรับ ADSS เป็นหลักที่ใช้สําหรับความแตกต่างความสูงใหญ่, ระยะยาวมากกว่า 800 เมตรหรือมุมลอยเฉพาะด้านคือ 30o -36o การเชื่อมต่อสายหอคอย | |||||||||||||||||||||||||

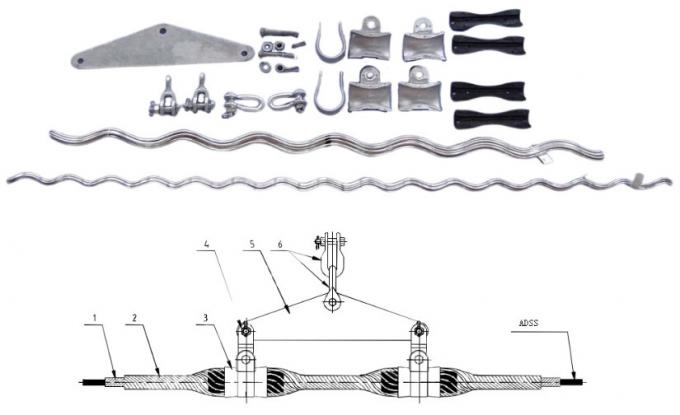

| ภาพและภาพวาด: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1.ไม้เสริมโครงสร้าง 2.ส่วนประกอบปลายตาย 3.AGS Clamp 4.PS-link 5.Yoke Plate 6.U-Clevis |
|||||||||||||||||||||||||
| รายละเอียดแบบ (ระยะเวลา)>800 เมตร) | |||||||||||||||||||||||||
| ชื่อ | มี Dia. ของ สายเคเบิล ((มม) |
ความยาวของจุดสิ้นสุด ส่วนประกอบ (mm) |
ความยาวของไม้เสริมเหล็ก ((mm) | หลักฐาน น้ําหนัก (kg) |
โครงการทั่วไป | ||||||||||||||||||||
| ลิงค์ | AGS Clamp | เครื่องเชื่อมต่อ | |||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 0940 | 8.6-9.4 | 1900 | 1600 | 1.7 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 1010 | 9.5-10.1 | 1900 | 1600 | 1.8 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 1070 | 10.2-10.7 | 1900 | 1600 | 1.9 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 1140 | 10.8-114 | 1900 | 1600 | 1.9 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 1220 | 11.5-122 | 2000 | 1700 | 2.2 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-AXS 1290 | 12.3-129 | 2000 | 1800 | 2.3 | L-1040 | AGS-5 | U-10 | ||||||||||||||||||
| ZC-AXS 1370 | 13.0-13.7 | 2000 | 1800 | 3.4 | L-1040 | AGS-5 | U-10 | ||||||||||||||||||
| ZC-AXS 1460 | 13.8-146 | 2000 | 1800 | 3.6 | L-1040 | AGS-5 | U-10 | ||||||||||||||||||
| ZC-AXS 1550 | 14.7-15.5 | 2200 | 1900 | 4 | L-1040 | AGS-5 | U-10 | ||||||||||||||||||
| ZC-AXS 1650 | 15.6-16.5 | 2200 | 1900 | 4.2 | L-1040 | AGS-6 | U-10 | ||||||||||||||||||
| ZC-AXS 1750 | 16.6-175 | 2400 | 2000 | 4.4 | L-1040 | AGS-6 | U-10 | ||||||||||||||||||
| ZC-AXS 1870 | 17.6-18.7 | 2400 | 2000 | 4.7 | L-1040 | AGS-6 | U-10 | ||||||||||||||||||
| หมายเหตุ: 1.มุมการแขวนขวางด้านเดียวสูงสุดของแคลมปั่นขวางเดียวคือ 20 ° - 30 ° | |||||||||||||||||||||||||
| 2การตั้งค่าด้านบนคือการตั้งค่าปกติ หากต้องการการตั้งค่าพิเศษปรึกษาฝ่ายเทคนิคของบริษัท | |||||||||||||||||||||||||
