1. การลดทอน:

   • G.652.D:
     • @1310 นาโนเมตร: ≤0.36 เดซิเบล/กม
     • @1550 นาโนเมตร: ≤0.22 เดซิเบล/กม
   • ก.655:
     • @1310 นาโนเมตร: ≤0.40 เดซิเบล/กม
     • @1550 นาโนเมตร: ≤0.23 เดซิเบล/กม
   • มัลติโหมด 50/125μm:
     • @850 นาโนเมตร: ≤3.0 เดซิเบล/กม
     • @1300 นาโนเมตร: ≤1.0 เดซิเบล/กม
   • 62.5/125μm มัลติโหมด:
     • @850 นาโนเมตร: ≤3.0 เดซิเบล/กม
     • @1300 นาโนเมตร: ≤1.0 เดซิเบล/กม

2. แบนด์วิดท์ (ไฟเบอร์มัลติโหมดเท่านั้น):

   • 50/125μm:
     • @850 นาโนเมตร: ≥500 MHz·กม
     • @1300 นาโนเมตร: ≥1000 MHz·กม
   • 62.5/125μm:
     • @850 นาโนเมตร: ≥200 MHz·กม
     • @1300 นาโนเมตร: ≥600 MHz·กม

3. การกระจายตัวของโหมดโพลาไรซ์ (PMD):

   • ไฟเบอร์ส่วนบุคคล:
     • G.652.D:≤0.20 พิโคเซคอน/√กม
     • ก.655:≤0.20 พิโคเซคอน/√กม
   • ค่าลิงค์การออกแบบ:
     • ≤0.10 ps/√km สำหรับทั้ง G.652.D และ G.655

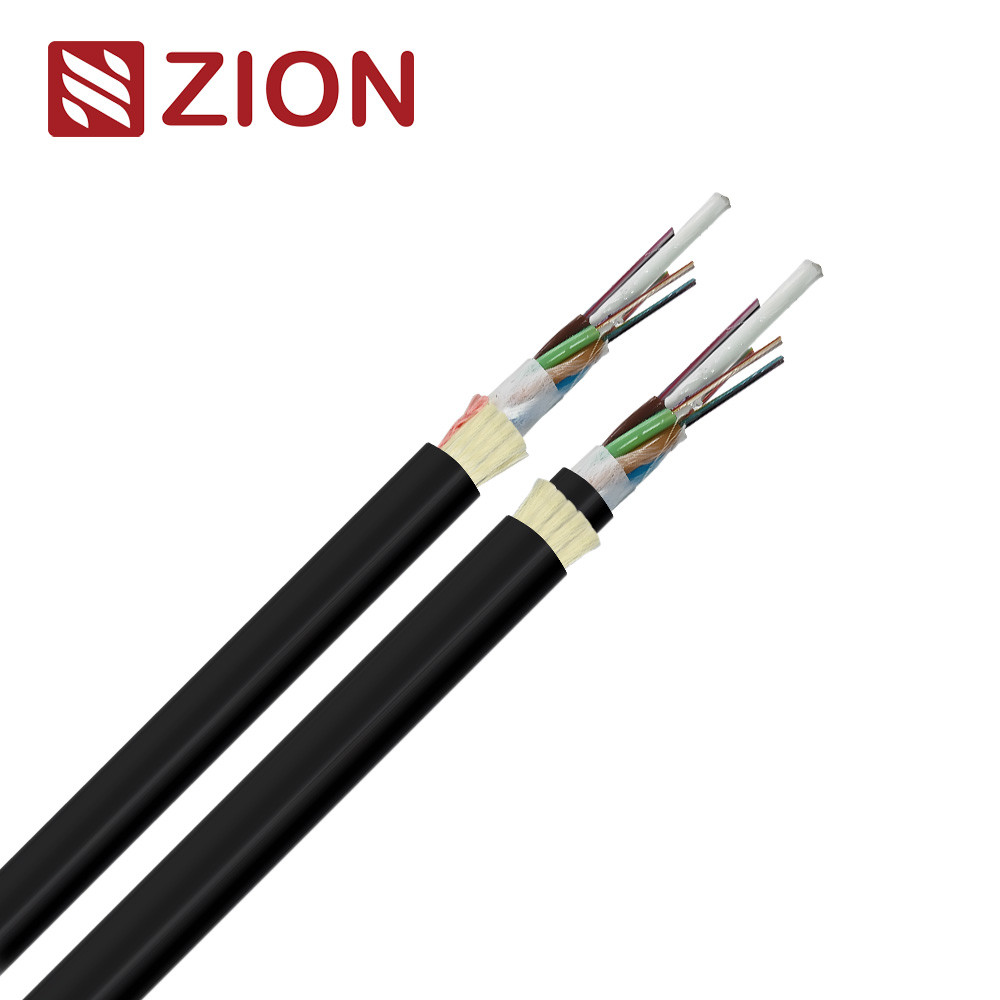

ข้อมูลทางเทคนิค:

1. จำนวนไฟเบอร์:

   • ตัวเลือกมีตั้งแต่ 6 ถึง 288 เส้นใย

2. การออกแบบท่อหลวม:

   • ขนาด: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12
   • เส้นผ่านศูนย์กลางภายนอก: ปรับได้ระหว่าง 1.5 มม. ถึง 2.5 มม. ขึ้นอยู่กับการออกแบบและจำนวนไฟเบอร์

3. สมาชิกกองกำลังกลาง:

   • วัสดุ: พลาสติกเสริมใยแก้ว (GFRP)
   • เส้นผ่านศูนย์กลาง: ปรับได้ (1.8 มม. ถึง 3.7 มม.)
   • การออกแบบบางแบบมีส่วนเสริมความแข็งแรงส่วนกลางเคลือบ PE

4. การปิดกั้นน้ำ:

   • วัสดุ: เทปกั้นน้ำ

5. สมาชิกความแข็งแกร่งของอุปกรณ์ต่อพ่วง:

   • วัสดุ: เส้นด้ายอะรามิด

6. เปลือกนอก:

   • ความหนา: โดยทั่วไป 1.8 มม. (ปรับได้ระหว่าง 1.5 มม. ถึง 2.0 มม.)

7. ขนาดสายเคเบิล:

   • เส้นผ่านศูนย์กลางทั่วไป: 9.5 มม. ถึง 20.2 มม.
   • มีการออกแบบที่ปรับได้

8. สภาพการทำงาน:

   • ช่วงอุณหภูมิ: -40°C ถึง +70°C
   • สูงสุด ระยะ: 50 ม. ถึง 150 ม. (ขึ้นอยู่กับการออกแบบและเงื่อนไข)
   • สภาพภูมิอากาศ: ออกแบบมาเพื่อไม่ให้มีน้ำแข็งและมีความเร็วลมสูงสุด 25 เมตร/วินาที

หมายเหตุเพิ่มเติม:

• โครงสร้างสายเคเบิลและจำนวนเส้นใยสามารถปรับแต่งได้ตามความต้องการเฉพาะของลูกค้า
• เส้นผ่านศูนย์กลางและน้ำหนักของสายเคเบิลอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบ
• การคำนวณช่วงควรพิจารณาสภาพอากาศในท้องถิ่นเพื่อประสิทธิภาพสูงสุด

ไฟเบอร์ดาต้าส-SM

พารามิเตอร์และผลลัพธ์การทดสอบที่สำคัญ

คุณสมบัติทางแสง:

1. ค่าสัมประสิทธิ์การลดทอน (dB/กม.):

   • ที่ความยาวคลื่นที่แตกต่างกัน (850 nm, 1310 nm, 1550 nm ฯลฯ) ค่าทั้งหมดจะสอดคล้องหรือปรับปรุงตามคำแนะนำของ ITU-T ทำให้มั่นใจได้ว่าสัญญาณจะสูญเสียน้อยที่สุด

2. ค่าสัมประสิทธิ์การกระจายตัว:

   • ที่ความยาวคลื่นตั้งแต่ 1285 นาโนเมตรถึง 1625 นาโนเมตร ค่าการกระจายจะสอดคล้องกับข้อกำหนดการส่งผ่านประสิทธิภาพสูง

3. ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (EGRI):

   • มีความเสถียรที่ 1310 nm, 1550 nm และ 1625 nm สำหรับไฟเบอร์ทุกประเภท

4. การสูญเสียการดัดแบบมาโคร:

   • การสูญเสียการดัดงอต่ำมากแม้ในรัศมีขนาดเล็ก (เช่น 10 มม.) โดยเฉพาะสำหรับเส้นใย G.657.A1/A2 เหมาะสำหรับการติดตั้งที่คับแคบ

5. ลักษณะสิ่งแวดล้อม:

   • ความทนทานภายใต้การหมุนเวียนของอุณหภูมิ การแช่น้ำ และการทดสอบอายุแสดงให้เห็นถึงความทนทานต่อสิ่งแวดล้อมที่แข็งแกร่ง

การทดสอบทางกล:

1. ความต้านแรงดึง (IEC 794-1-E1):

   • ไม่มีการแตกหักของเส้นใยหรือเปลือกเสียหายภายใต้แรงดึง 5,000 นิวตัน

2. การทดสอบการกระแทก (IEC 60794-1-E3):

   • ไม่มีการแตกหักของเส้นใยหรือเปลือกเสียหายภายใต้โหลด 3000 นิวตัน/100 มม.

3. การทดสอบแรงกระแทก (IEC 60794-1-E4):

   • ไม่มีการแตกหักจากการกระแทกหลายครั้งด้วยพลังงาน 4.5 นิวตันเมตร

4. การดัดงอซ้ำๆ (IEC 60794-1-E6):

   • การเปลี่ยนแปลงการสูญเสียคือ ≤0.1 dB ภายใต้ 30 รอบที่เส้นผ่านศูนย์กลางการดัดงอ 20xOD

5. การทดสอบแรงบิด (IEC 60794-1-E7):

   • คงความสมบูรณ์หลังจากบิด ±90° มากกว่า 10 รอบด้วยแรงตึง 150 นิวตัน

6. การซึมผ่านของน้ำ (IEC 60794-1-F5B):

   • ไม่มีน้ำรั่วหลังจากผ่านไป 24 ชั่วโมงภายใต้ความสูงระดับน้ำ 1 เมตร

7. การปั่นจักรยานตามอุณหภูมิ (IEC 60794-1-F1):

   • ไม่มีการเปลี่ยนแปลงการสูญเสีย >0.1 dB หลังจากอุณหภูมิเปลี่ยนแปลง (-20°C ถึง +40°C)

8. การไหลแบบผสม (IEC 60794-1-E14):

   • ไม่มีการไหลของสารประกอบหลังจาก 24 ชั่วโมงที่ 70°C

9. การทดสอบไฟฟ้าแรงสูงของฝัก:

   • ไม่มีการพังทลายภายใต้ไฟฟ้าแรงสูงที่ใช้ (ความหนาของเปลือก 9 ×)

บทสรุป:

สายเคเบิลไฟเบอร์ออปติกตรงหรือเกินกว่ามาตรฐานสากล (IEC, ITU-T ฯลฯ)การวัดประสิทธิภาพทางแสง เครื่องกล และสิ่งแวดล้อมเพื่อยืนยันความเหมาะสมสำหรับการใช้งานในสภาวะที่หลากหลายและท้าทาย โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงสำหรับการใช้งานในเครือข่ายโทรคมนาคมสมัยใหม่ รวมถึงระบบ PON แกนหลัก และเครือข่ายการเข้าถึง

การทำเครื่องหมายสายเคเบิลและสีไฟเบอร์
การทำเครื่องหมายฝัก

บริษัท ชื่อสายไฟเบอร์ N*cores G.652D 2024 XXXXm

บริษัท : แบรนด์ของผู้ผลิต
2024: ปีที่ผลิต
ชื่อสายไฟเบอร์: ประเภทสายเคเบิล
G.652D: ใยแก้วนำแสงโหมดเดียวแกน N (ITU-T Rec. G.652D)
XXXXm: เครื่องหมายเมตร

* เครื่องหมายจะพิมพ์ทุกๆ 1 เมตร
**”G.652D” หมายถึง ITU-T Rec Low Water Peak (LWP) G.652 ใยแก้วนำแสงโหมดเดียว

นอกจากนี้ยังสามารถตามเครื่องหมายสายเคเบิลของลูกค้า
1 สีของเครื่องหมายเป็นสีขาว
2. อนุญาตให้ทำเครื่องหมายความยาวที่ไม่ชัดเจนเป็นครั้งคราวได้ หากเครื่องหมายข้างเคียงทั้งสองชัดเจน
3 ปลายสายเคเบิลทั้งสองข้างถูกปิดผนึกด้วยฝาปิดปลายแบบหดด้วยความร้อนเพื่อป้องกันน้ำเข้า

สีไฟเบอร์และรหัสสี Binder: ตามมาตรฐาน EIA/TIA 598B

ข้อมูลทางเทคนิคโครงสร้าง OEM

ข้อมูลนี้ให้ข้อกำหนดทางเทคนิคที่สำคัญสำหรับการออกแบบสายเคเบิลไฟเบอร์ออปติก OEM เพื่อให้มั่นใจว่าสามารถปรับให้เข้ากับความต้องการเฉพาะของลูกค้าได้ ข้อมูลนี้เน้นในด้านโครงสร้าง วัสดุ และประสิทธิภาพของสายเคเบิล

รายละเอียดทางเทคนิคที่สำคัญ:

การกำหนดค่าการออกแบบ:

• โครงสร้างสายเคเบิล (ท่อ + ฟิลเลอร์ + ส่วนเสริมความแข็งแรง):
  • สำหรับ 12 เส้นใย: 3+2+1
  • สำหรับ 24 เส้นใย: 1+4+1
  • สำหรับ 48 เส้นใยขึ้นไป: 1+4+1

วัสดุและขนาด:

1. ประเภทไฟเบอร์:

   • ไฟเบอร์โหมดเดี่ยว: ITU-T G.652.D

2. สมาชิกกองกำลังกลาง:

   • วัสดุ: FRP หรือลวดเหล็ก
   • เส้นผ่านศูนย์กลาง: 1.2 มม. (FRP) หรือ 1.0 มม. (ลวดเหล็ก)

3. ท่อหลวม:

   • วัสดุ: PBT
   • เส้นผ่านศูนย์กลาง: 2.1 มม. หรือ 1.8 มม

4. ฟิลเลอร์:

   • วัสดุ: พีพี
   • เส้นผ่านศูนย์กลาง: 1.8 มม

5. ชั้นปิดกั้นน้ำ:

   • วัสดุ: เส้นด้ายปิดกั้นน้ำและเทปปิดกั้นน้ำ

6. สมาชิกเส้นด้ายที่แข็งแกร่ง:

   • วัสดุ: เส้นด้ายอะรามิด

7. เปลือกนอก:

   • วัสดุ: HDPE
   • ความหนา:
     • 12 เส้นใย : 0.8 มม
     • 24 เส้นใย : 1.6 มม
     • 48 เส้นใย : 1.9 มม
   • สี: ดำ

ขนาดและน้ำหนักของสายเคเบิล:

• เส้นผ่านศูนย์กลางของสายเคเบิล:
  • 12 เส้นใย : 9.0 มม
  • 24 เส้นใย : 13.0 มม
• น้ำหนักสายเคเบิล:
  • 12 เส้นใย: 75 กก./กม
  • 24 เส้นใย: 95 กก./กม

ประสิทธิภาพทางกลและสิ่งแวดล้อม:

1. ความตึงเครียดในการติดตั้งสูงสุด:
   • 2400 น
2. รัศมีการดัดขั้นต่ำ:
   • ไม่มีความตึงเครียด: 10×เส้นผ่านศูนย์กลางของสายเคเบิล
   • ภายใต้ความตึงเครียดสูงสุด: 20×เส้นผ่านศูนย์กลางของสายเคเบิล
3. ช่วงอุณหภูมิ:
   • การติดตั้ง: -20°C ถึง +60°C
   • การขนส่งและการเก็บรักษา: -40°C ถึง +70°C
   • การทำงาน: -40°C ถึง +70°C

สรุป:

การออกแบบสายเคเบิลไฟเบอร์ออปติก OEM นี้มอบความสมดุลระหว่างความทนทานและประสิทธิภาพ ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใต้สภาพแวดล้อมที่แตกต่างกัน การกำหนดค่าแบบโมดูลาร์ (จำนวนเส้นใย องค์ประกอบด้านความแข็งแกร่ง และขนาดท่อหลวม) และวัสดุที่ทนทาน (HDPE, PBT, เส้นด้ายอะรามิด) ช่วยให้สามารถใช้งานได้หลากหลายในด้านโทรคมนาคม ทำให้มั่นใจได้ว่าเป็นไปตามมาตรฐานอุตสาหกรรมและความต้องการเฉพาะของลูกค้า

การบรรจุและการทำเครื่องหมาย

1. การบรรจุ

1.1 สายเคเบิลแต่ละเส้นจะต้องม้วนบนถังไม้ซึ่งเหมาะสำหรับการขนส่งทางไกล

1.2 หุ้มด้วยแผ่นพลาสติกกันกระแทก

1.3 ปิดผนึกด้วยระแนงไม้ที่แข็งแรง

1.4 ปลายสายด้านในอย่างน้อย 1 ม. จะถูกสงวนไว้สำหรับการทดสอบ

1.5 ความยาวดรัม
- 1.5.1 ความยาวกลองมาตรฐานคือ 2,000-4,000 ม
- 1.5.2 ความยาวเดี่ยวต้องไม่น้อยกว่าร้อยละ 96 ของความยาวมาตรฐานต่อถังสำหรับปริมาณไม่เกินร้อยละ 10 ของอุปทานทั้งหมด

1.5.3 ปริมาณรวมอย่างน้อยคือปริมาณที่สั่ง

2. การทำเครื่องหมายดรัม

2.1 ดรัมเคเบิล
- แบรนด์ผู้ผลิต
- ลูกศรหมุนทิศทาง;
- ตำแหน่งปลายด้านนอกของสายเคเบิลแสดงลูกศร;
- คำว่า “สายไฟเบอร์ออปติก-
- ที่มา คำว่า “ผลิตในประเทศจีน-
- ป้ายเตือนแสดงวิธีการที่ถูกต้องในการขนถ่ายและลำเลียงสายเคเบิล
- ข้อมูลลูกค้าอื่นๆ เช่น เลขที่สัญญา เลขที่โครงการ และปลายทางการจัดส่ง (ถ้าจำเป็น)

2.2 แผ่นทำเครื่องหมาย
- ชื่อผลิตภัณฑ์;
- ประเภทและขนาดของสายเคเบิล
- ความยาวกลอง;
- น้ำหนักรวม / น้ำหนักสุทธิเป็นกิโลกรัม
- จำนวนกลองเป็นเมตร
- ชื่อผู้ผลิต;
- ปีและเดือนที่ผลิต
- หมายเลขโครงการ หมายเลขสัญญา หรือหมายเลขใบสั่งซื้อ (หากจำเป็น)
