| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 227mmx160mmx70mm |
|---|---|---|---|
| ชั้นวาง: | หน้าจอ LCD+ Touch สี 5.6 นิ้ว | อุณหภูมิการทํางาน: | -10°C~+50°C |
| อุณหภูมิในการจัดเก็บ: | -40°C~+70°C | ||
| เน้น: | เครื่องวัดสภาพแสง OTDR,เครื่องวัดคลื่นในวงกว้างทางแสง OTDR,เครื่องวัดสภาพแสงแบบคอมแพคต์ |
||

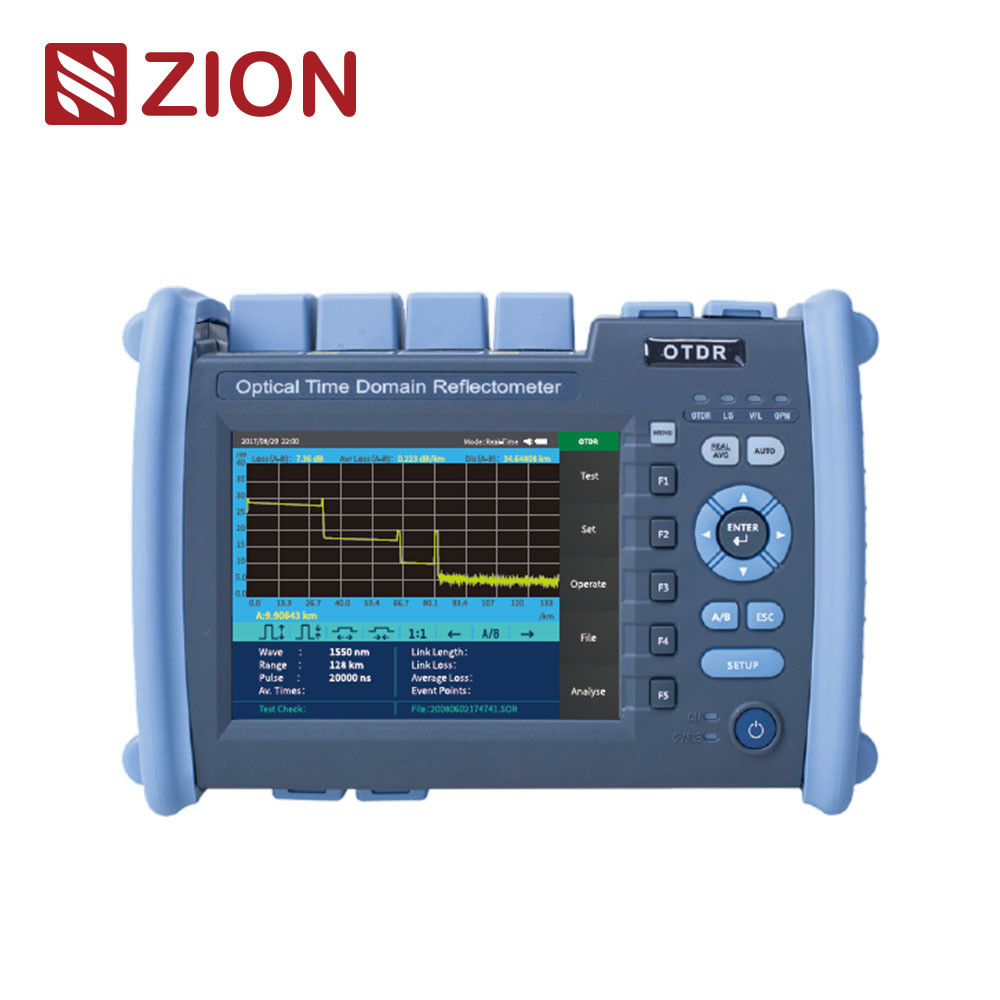

| ZCOTDR-6000P PON OTDR ใช้หน้าจอสี 5.6 นิ้ว การทํางานแบบสองแบบของคีย์และการสัมผัส มันมีช่วงความแรงสูงสุด 45dB และสามารถเจาะเข้าไปใน 1: 32 splitter optical ในการทดสอบเครือข่าย PONเครื่องจักรทั้งตัวรวมการตั้งตําแหน่ง Visual Fault, แผนที่เหตุการณ์, เครื่องวัดพลังงานแสง, แหล่งแสง, การทดสอบการสูญเสียแสง, ฟังก์ชันการตรวจพบหน้าปลายแสงการบูรณาการหลายฟังก์ชัน เพื่อช่วยลูกค้าแก้ไขการทดสอบและบํารุงรักษาในสนามได้อย่างมีประสิทธิภาพ. ใช้หลักในการวัดความยาว, การสูญเสีย, คุณภาพการเชื่อมโยงและปารามิเตอร์อื่น ๆ ของทุกชนิดของไฟเบอร์ออปติกและเคเบิล.ซ่อมแซมฉุกเฉินระบบสื่อสารของระบบสื่อสารไฟเบอร์ออปติก, การพัฒนาและการวัดการผลิตของสายไฟเบอร์ออฟติก | |||||||||||||
| ลักษณะสินค้า | |||||||||||||
| • การทดสอบเครือข่าย PON, ผ่าน 1: 32 splitter | |
||||||||||||
| • การประมวลผลข้อมูลแบบชุด การพิมพ์เอกสารรายงาน | |||||||||||||
| • การสื่อสารไม่ถูกขัดขวาง การทดสอบออนไลน์ | |||||||||||||
| • ภาษาจีนและภาษาอังกฤษ | |||||||||||||
| • สูตรผลิตไฟล์ SOR มาตรฐาน | |||||||||||||
| • คีย์ + หน้าจอสัมผัส | |||||||||||||
| • PON OTDR/VFL/LS/OPM / Events Map/End Face Detection/Optical Loss Test ที่บูรณาการ | |||||||||||||
| รายละเอียดเทคนิค | |||||||||||||
| ZCOTDR-6000P PON OTDR | |||||||||||||
| รุ่น | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | ||||||
| ความยาวคลื่น | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (กรอง) |
1650nm±5nm (กรอง) |
1310nm/1550nm±20nm 1625nm±20nm (กรอง) |
1310/1550nm±20nm 1650±5nm (กรอง) |
||||||||
| เครื่องกรอง | / | ความสูง> 1595nm ความละเอียด> 40dB (1270nm ~ 1585nm) |
แบนด์พาส 1650nm±7nm การแยกกัน> 40dB (1650nm±10nm) |
ความสูง> 1595nm ความละเอียด> 40dB (1270nm ~ 1585nm) |
ระยะผ่าน 1650nm±7nm ความละเอียด> 40dB (1650nm±10nm) |
||||||||
| ประเภทเส้นใย | จี652 | ||||||||||||
| ระยะทางไดนามิกสูงสุด | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | ||||||
| โซนตาบอดเหตุการณ์ | 1 เมตร | 0.8m | |||||||||||
| ATT เขตตาบอด | 6 เมตร | ||||||||||||
| PON เขตตาบอด | 30 เมตร | ||||||||||||
| ระยะทดสอบ | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||
| ความกว้างของกระแทก | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||
| ความแม่นยําในระยะ | ± ((0.75m+ ระยะตัวอย่าง 40.005% xระยะทางการทดสอบ) | ||||||||||||
| การสูญเสีย Resolutlon | ± 0.001dB | ||||||||||||
| ความแม่นยําของการสูญเสีย | ± 0.05dB/dB | ||||||||||||
| PON OTDR | |||||||||||||
| ตัวอย่างจุด | 16k-256k | ||||||||||||
| ความละเอียดตัวอย่าง | 0.05m-16m | ||||||||||||
| ความแม่นยําของการสะท้อน | ± 3dB | ||||||||||||
| รูปแบบไฟล์ | SORรูปแบบไฟล์มาตรฐาน | ||||||||||||
| รูปแบบการวัดความสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | ||||||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | ||||||||||||
| อัตราการปรับปรุง | 3Hz (ประเภท) | ||||||||||||
| การเก็บข้อมูล | การเก็บข้อมูลภายใน:s3000 กลม; การเก็บข้อมูลภายนอก: 4G bit | ||||||||||||
| เครื่องเชื่อม | FC/UPC (สามารถแลกเปลี่ยน sC,sT) | ||||||||||||
| อินเตอร์เฟซข้อมูล | USB, MiniUSB, 10M / 100M สาย Ethernet | ||||||||||||
| OPM | |||||||||||||
| ระยะความยาวคลื่น | 800nm~1700nm | ||||||||||||
| เครื่องเชื่อม | สายสอดสากล FC/SC/ST | ||||||||||||
| ขอบเขตการทดสอบ | -50dBm~+26dBm | ||||||||||||
| ความไม่แน่นอน | ± 5% | ||||||||||||
| ความยาวคลื่นการปรับ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||
| LS | |||||||||||||
| ประเภทเลเซอร์ | FP-LD | ||||||||||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นการออก OTDR | ||||||||||||
| พลังการออก | ≥-5dBm | ||||||||||||
| ความมั่นคง | CW,±0.5dB/15min ((ทดสอบหลังจากทําความร้อนก่อน 15 นาที) | ||||||||||||
| เครื่องเชื่อม | FC/UPC ((sc,sT เปลี่ยนแปลงได้) | ||||||||||||
| อัตราการทดสอบ OpticalLoss หมายถึง อัตราการทดสอบ LS และ OPM ที่กล่าวมาข้างต้น | |||||||||||||
| อื่นๆ | |||||||||||||
| การแสดง | 5หน้าจอสัมผัส LCD+ สี ขนาด.6 นิ้ว | ||||||||||||
| พลังงาน | AC/DCAadapter:input: 100V~240V,50/60Hz0.6A การออก 12V ~ 19V, 1.5แบตเตอรี่ 7.4 วอลต์ 5200mAh | ||||||||||||
| อุณหภูมิการทํางาน | -10 °C ~ + 50 °C | ||||||||||||
| อุณหภูมิในการเก็บ | -40°C~+70°C | ||||||||||||
| ความชุ่มชื้น | 0~95%, ไม่ปนเปื้อน | ||||||||||||
| น้ําหนัก | < 1.2 กิโลกรัม | ||||||||||||
| ขนาด | 227mmx160mmx70mm | ||||||||||||
| ฟังก์ชันของโฮสต์: PON OTDR/OPM/VFL/Ls/Event Map/Fiber End Detection (Additionalpurchase Detector) / Optical Loss Test การตรวจสอบความสูญเสีย | |||||||||||||
| รายการการตั้งค่า | |||||||||||||
| ไม่ | ชื่อ | จํานวน | คําสังเกต | ||||||||||
| 1 | โฮสต์ | 1 | |||||||||||
| 2 | แอดป์เตอร์ AC/DC | 1 | |||||||||||
| 3 | U disk ((มีซอฟต์แวร์การวิเคราะห์/คู่มือการใช้งาน) | 1 | |||||||||||
| 4 | สายพิมพ์ | 1 | |||||||||||
| 5 | สายข้อมูล | 1 | |||||||||||
| 6 | ตัวปรับอัตราการติดต่อ OTDR SC | 1 | |||||||||||
| 7 | อัดแปลง OPM SC | 1 | |||||||||||
| 8 | คู่มือผู้ใช้ | 1 | |||||||||||
| 9 | การรับรองการปรับระดับ | 1 | |||||||||||
| 10 | ใบรับรอง/บัตรรับประกัน | 1 | |||||||||||
| 11 | ชิ้นผ้าสีสะอาด | 10 | |||||||||||
| 12 | หมวกหนัง | 1 | |||||||||||
| 13 | กระเป๋าเป้หลังพิเศษสําหรับเครื่องมือ | 1 | |||||||||||
