| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | ≤200g ((รวมแบตเตอรี่) | ขนาด: | 126mm × 80mm × 37mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| เน้น: | มินิ OTDR Optical Time Domain Reflectometer เครื่องวัดระยะเวลา,มินิ ไฟเบอร์ออปติก ช่วงเวลารีฟเลคเทอมเมตร,เครื่องวัดระยะเวลาแบบไฟเบอร์ออปติก OTDR |
||

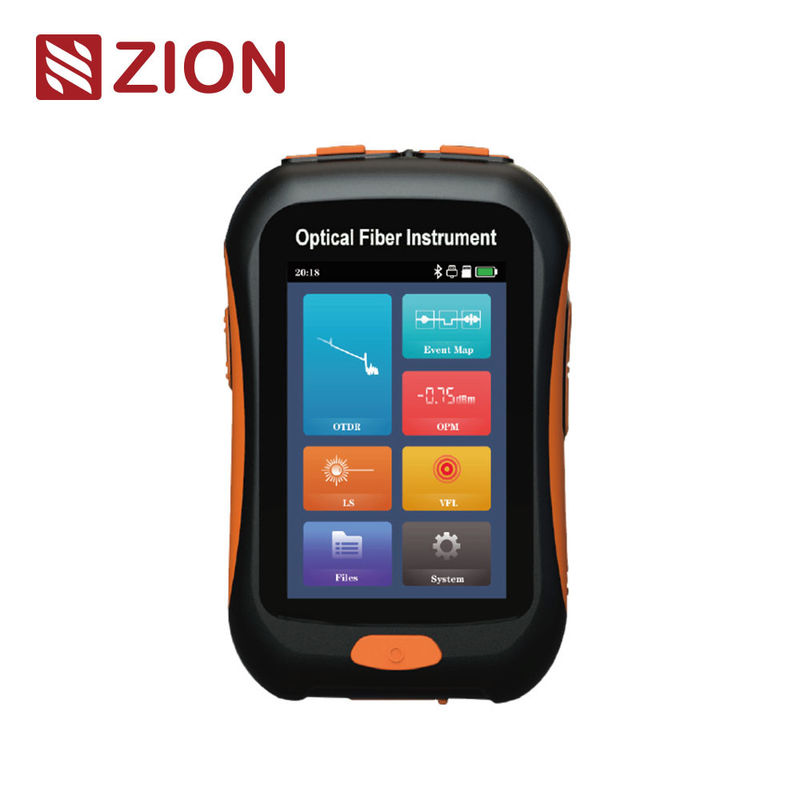

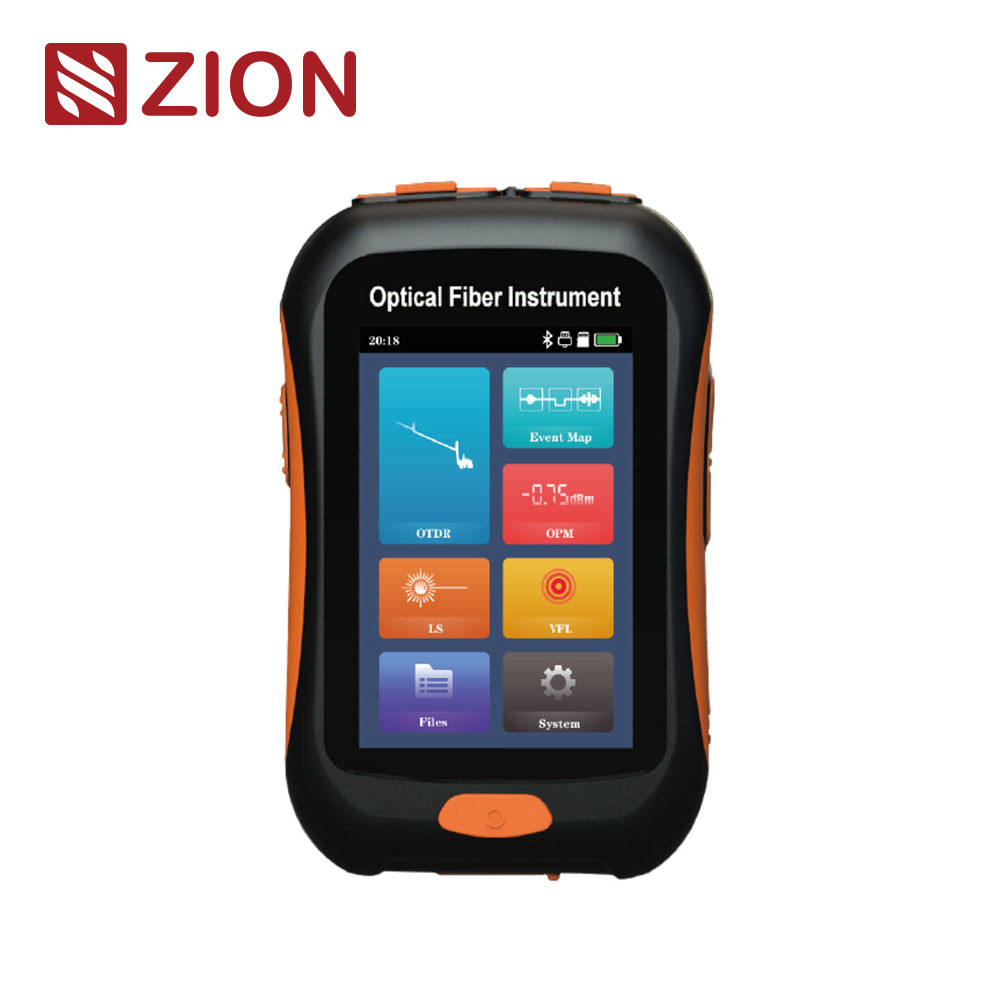

| การสะท้อนแสง OTDR-2800 MINI OTDR Time Domain Reflectometer นั้นมีขนาดกะทัดรัดและง่ายต่อการพกพา ใช้หน้าจอสัมผัสความละเอียดสูงขนาด 3.5 นิ้วรองรับการทำงานแบบมัลติทัชและการทำงานที่ราบรื่น การรวมภายในของ OTDR, แผนที่เหตุการณ์, เครื่องวัดพลังงานแสง, แสงสีแดง, ไฟฉายและฟังก์ชั่นอื่น ๆ ในที่เดียวเพื่อตอบสนองความต้องการการทดสอบที่หลากหลายในโอกาสที่แตกต่างกัน ในหมู่พวกเขาฟังก์ชั่น OTDR ใช้ความยาวคลื่น 1550Nm และตัวแยกความยาวคลื่นที่มีประสิทธิภาพสูงในตัว มันสามารถทำการทดสอบด้วยแสงบนลิงก์ 1490nm และ 1577nm รองรับได้ถึงประมาณ +10dbm พร้อมความสามารถในการทดสอบทางแสงและช่วงการวัดสูงสุดคือ 80 กม. ZCOTDR-2800 ใช้ในการวัดความยาวการสูญเสียคุณภาพการเชื่อมต่อและพารามิเตอร์อื่น ๆ ของใยแก้วนำแสง มันสามารถทดสอบจุดพัก, โค้งงอและจุดสูญเสียของลิงค์ใยแก้วนำแสงได้อย่างง่ายดาย เหมาะสำหรับการบำรุงรักษาสายและการทดสอบการซ่อมแซมฉุกเฉินโดยการติดตั้งและการบำรุงรักษา | ||||||
| คุณสมบัติของผลิตภัณฑ์ | ||||||
| •พื้นที่จัดกิจกรรม 2.5 ม. ทดสอบได้ง่าย 5 ม. จัมเปอร์ | |
|||||
| •การวิเคราะห์ลิงค์อัจฉริยะ (แผนที่เหตุการณ์) | ||||||
| • VFL/ OPM/ LS รวมเข้าด้วยกันในฟังก์ชั่น | ||||||
| •น้ำหนักเบาและพกพาได้ง่าย | ||||||
| •สนับสนุนการทดสอบสด | ||||||
| •สูงสุด 80 กม. | ||||||
| •เต็มรูปแบบ scr een ดำเนินการ ation, มนุษย์ที่เป็นมิตรกับคอมพิวเตอร์ | ||||||
| •โปรเซสเซอร์ประสิทธิภาพสูงการควบคุมที่ราบรื่น | ||||||
| ข้อกำหนดทางเทคนิค | ||||||
| OTDR | ||||||
| ประเภทไฟเบอร์ | G.652 SM | |||||
| ความยาวคลื่น | 1550Nm ± 20nm | |||||
| ช่วงไดนามิก | 20dB | |||||
| โซนตาบอดเหตุการณ์ | 2.5m | |||||
| Att Blind Zone | 10m | |||||
| ช่วงทดสอบ | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km | |||||
| ความกว้างของชีพจร | 5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/ 800NS/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||
| ความแม่นยำ | ± (1m+ ช่วงตัวอย่าง+ 0.005%ระยะทาง xtest) | |||||
| ความแม่นยำของการสูญเสีย | 0.01dB | |||||
| ความเป็นเส้นตรง | ± 0.05dB/dB | |||||
| คะแนนตัวอย่างสูงสุด | ≥20000 | |||||
| ความละเอียดตัวอย่างสูงสุด | ≤0.03m | |||||
| ความละเอียดขาดทุน | 0.01dB | |||||
| เกณฑ์การสูญเสีย | 0.20dB | |||||
| ความละเอียดช่วง | 0.01m | |||||
| OTDR | ||||||
| ดัชนีการหักเหของแสง | 1.00000 ~ 2.00000 | |||||
| ความแม่นยำในการสะท้อน | ± 3dB | |||||
| รูปแบบไฟล์ | รูปแบบไฟล์มาตรฐาน SOR | |||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด /5 จุด | |||||
| ระดับความปลอดภัยของเลเซอร์ | ชั้นเรียนⅱ | |||||
| ตัวเชื่อมต่อ | SC/PC | |||||
| OPM | LS | |||||
| ช่วงคลื่น | 800nm ~ 1700Nm | ความยาวคลื่น | สอดคล้องกับ otdr | |||
| คลื่นการสอบเทียบ | 850/1300/1310/1490/ 1550/1625/1650NM |
ประเภทเลเซอร์ | สอดคล้องกับ otdr | |||
| ช่วงทดสอบ | -70 ~+10dbm (ไม่บังคับ)/ -50 ~+26DBM (มาตรฐาน) |
พลัง | ≥-5dbm | |||
| ปณิธาน | 0.01dB | ความมั่นคง | CW, ± 0.5dB/15 นาที (หลังจาก 15 นาทีของการอุ่น) |
|||
| ความไม่แน่นอน | ± 5% | ตัวเชื่อมต่อ | SC/PC | |||
| ตัวเชื่อมต่อ | Universal FC/SC/ST | โหมด | CW/270Hz/330Hz/1KHz/2KHz | |||
| VFL | คนอื่น | |||||
| ความยาวคลื่น | 650nm ± 20nm | แสดง | สัมผัสเต็ม 3.5 นิ้ว 320 × 480 หน้าจอ LCD สี |
|||
| กำลังขับ | ≥10MW | แหล่งจ่ายไฟ | อะแดปเตอร์ AC/DC: อินพุต: 100V ～ 240, 50/60Hz, 0.6a เอาท์พุท: 5v, 2a, แบตเตอรี่ลิเธียม: 3.7V, 2200mAh |
|||
| โหมด | CW/1Hz/2Hz | แบตเตอรี่ทำงาน | สแตนด์บาย＞ 6H การทดสอบอย่างต่อเนื่อง＞ 4H | |||
| ตัวเชื่อมต่อ | Universal FC/SC/ST | การจัดเก็บข้อมูล | เส้นโค้งภายใน≥2000 | |||
| ระดับความปลอดภัยของเลเซอร์ | คลาส II | |||||
| อินเทอร์เฟซข้อมูล | type-c usb | |||||
| อุณหภูมิในการทำงาน | -10 ℃～+50 ℃ | |||||
| อุณหภูมิการจัดเก็บ | -40 ℃～+70 ℃ | |||||
| ความชื้นสัมพัทธ์ | 0 ～ 95％ ไม่ควบแน่น | |||||
| น้ำหนัก | ≤200G (รวมแบตเตอรี่) | |||||
| ขนาด | 126 มม. × 80 มม. × 37 มม. | |||||
| การกำหนดค่ามาตรฐาน C: OTDR, OPM, LS, VFL, ไฟฉาย | ||||||
| รายการกำหนดค่า | ||||||
| โฮสต์ (รวมถึงแบตเตอรี่), อะแดปเตอร์พลังงาน, สายข้อมูล, ซีดีรอม (รวมถึงซอฟต์แวร์การวิเคราะห์, คู่มือการใช้งาน), คู่มือการใช้งาน, ใบรับรองการสอบเทียบ, ใบรับรองการรับรองความสอดคล้อง/การ์ดรับประกันบริการหลังการขาย, แผ่นทำความสะอาด, แพ็คเกจพิเศษสำหรับเครื่องมือ | ||||||
