| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | ≤350G （รวมแบตเตอรี่)) | ขนาด: | 173มม.×82มม.×37มม. |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | LCD 3.5 นิ้ว 320 × 480 | ||
| เน้น: | มินิ ไฟเบอร์ออปติก รีฟเลคโตเมตร,เครื่องวัดสภาพสะท้อนไฟเบอร์ออปติก LCD,เครื่องวัดสัดส่วนไฟเบอร์ออปติก |
||

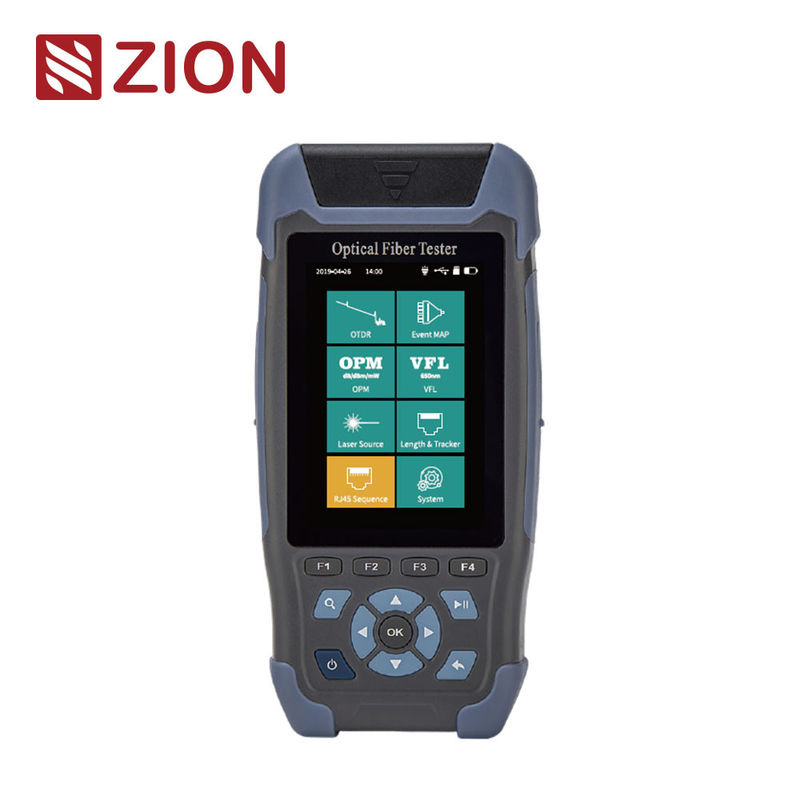

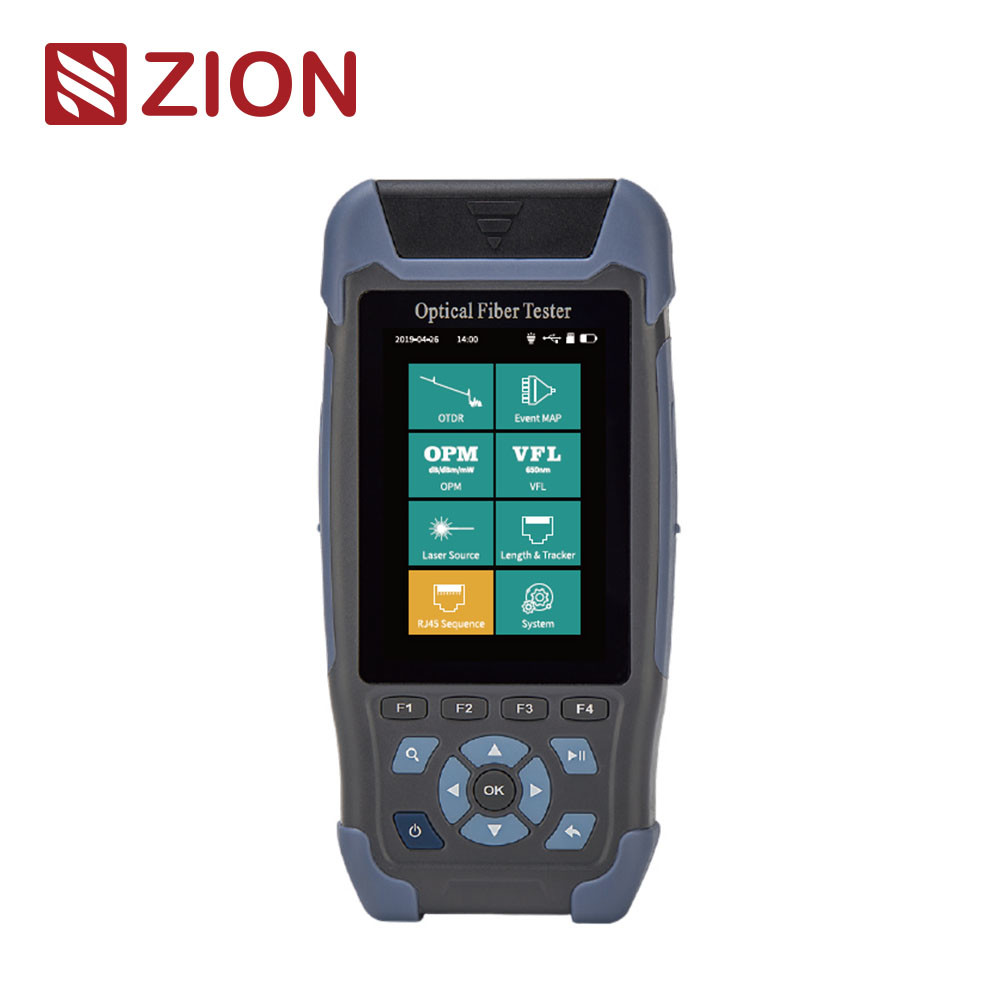

| ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer ใช้หน้าจอแสดงผลสีขนาด 3.5 นิ้ว อินเทอร์เฟซการใช้งาน UI นั้นง่ายและใช้งานง่าย โดยรวม OTDR, แหล่งกำเนิดแสงคงที่, เครื่องวัดพลังงานแสง, ตำแหน่งความผิดพลาดด้วยภาพ, ลำดับสายเคเบิล, ความยาวสายเคเบิล, ตัวติดตามสายเคเบิล และไฟฉาย ใช้การจัดการประหยัดพลังงานอัจฉริยะ เวลาการวัดที่ยาวนานเป็นพิเศษ 12 ชั่วโมง เพื่อให้แน่ใจว่าการทดสอบภาคสนามและการบำรุงรักษาทำงานได้อย่างมีประสิทธิภาพ ซีรีส์ ZCOTDR-3200 ใช้ในการวัดความยาว การสูญเสีย คุณภาพการเชื่อมต่อ และพารามิเตอร์อื่นๆ ของใยแก้วนำแสงและสายเคเบิลทุกชนิด เมื่อมีสัญญาณแสงในสาย ก็ยังสามารถใช้งานได้ กำลังทดสอบสูงสุดพร้อมแสงคือ -5dBm สามารถใช้กันอย่างแพร่หลายในการก่อสร้างวิศวกรรม การทดสอบการบำรุงรักษาลิงก์ และการซ่อมแซมฉุกเฉินของระบบสื่อสารของระบบสื่อสารใยแก้วนำแสง | |||||||||
| คุณสมบัติของผลิตภัณฑ์ | |||||||||
| • ลิงก์ไฟเบอร์ที่มีสัญญาณแสง ≤-5dBm ทดสอบง่าย | |
||||||||
| • ความทนทานยาวนาน เวลาการวัด 12 ชั่วโมง | |||||||||
| • ปลอกยางใหม่เอี่ยม กันกระแทก กันตก | |||||||||
| • พื้นที่บอดเหตุการณ์ 3 ม. ทดสอบจัมเปอร์ 3 ม. ได้ง่าย | |||||||||
| • การออกแบบแบบมือถือ พกพาสะดวก | |||||||||
| • USB ชาร์จใหม่ได้ด้วยแบตเตอรี่แบบพกพา | |||||||||
| • OTDR/LS/OPM/VFL/RJ45 ลำดับสายเคเบิล/ความยาวสายเคเบิล/ตัวติดตาม RJ45/ไฟฉาย | |||||||||
| ข้อมูลจำเพาะทางเทคนิค | |||||||||
| OTDR | |||||||||
| รุ่น | ZCOTDR-3200D | ZCOTDR-3200F1 (ทดสอบสด) |
ZCOTDR-3200-F2 (ทดสอบสด) |
||||||
| ประเภท | G.652 SM | ||||||||
| ความยาวคลื่น | 1310/1550±20nm | 1310nm±20nm | 1550nm±20nm | ||||||
| ช่วงไดนามิก | 24dB/22dB | 24dB | 22dB | ||||||
| โซนบอดเหตุการณ์ | 3m | ||||||||
| โซนบอด ATT | 8m | ||||||||
| ช่วงการทดสอบ | 500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
||||||||
| ความกว้างพัลส์ | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| ความแม่นยำในการวัดระยะ | ±(1m+ช่วงเวลาตัวอย่าง+0.005％×ระยะทดสอบ) | ||||||||
| ความเป็นเชิงเส้น | ±0.2dB/dB | ||||||||
| จุดตัวอย่าง | 16k~128k | ||||||||
| ความละเอียดตัวอย่าง | 0.05m~8m | ||||||||
| ความละเอียดการสูญเสีย | 0.001dB | ||||||||
| เกณฑ์การสูญเสีย | 0.20dB | ||||||||
| OTDR | |||||||||
| ความละเอียดช่วง | 0.001m | ||||||||
| ดัชนีการหักเห | 1.00000~2.00000 | ||||||||
| ความแม่นยำในการสะท้อน | ±3dB | ||||||||
| รูปแบบไฟล์ | รูปแบบไฟล์มาตรฐาน SOR | ||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | ||||||||
| ระดับความปลอดภัยของเลเซอร์ | คลาส Ⅱ | ||||||||
| ตัวเชื่อมต่อ | FC/UPC(เปลี่ยน SC, ST ได้) | ||||||||
| OPM | LS | ||||||||
| ช่วงคลื่น | 800nm~1700nm | ความยาวคลื่น | สอดคล้องกับ OTDR | ||||||
| คลื่นสอบเทียบ | 850/1300/1310/1490/ 1550/1625/1650nm |
ประเภทเลเซอร์ | FP-LD | ||||||
| ช่วงการทดสอบ | -70~+10dBm(อุปกรณ์เสริม)/ -50~+26dBm(มาตรฐาน) |
พลังงาน | ≥-5dBm | ||||||
| ความละเอียด | 0.01dB | เสถียรภาพ | CW, ±0.5dB/15min (หลังจากอุ่นเครื่อง 15 นาที) |
||||||
| ความไม่แน่นอน | ±5% | ตัวเชื่อมต่อ | FC/UPC(เปลี่ยน SC, ST ได้) | ||||||
| ความถี่ การระบุ |
CW/270/330/1k/2kHz | โหมด | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| ตัวเชื่อมต่อ | Universal FC/SC/ST | RJ45 ลำดับสายเคเบิล & ความยาว | |||||||
| VFL | ระยะทดสอบ | ≤300m | |||||||
| ความยาวคลื่น | 650nm±20nm | การติดตามสายเคเบิล RJ45 | |||||||
| กำลังขับ | ≥10mW | โหมด | การติดตามแบบดิจิทัล | ||||||
| โหมด | CW/1Hz/2Hz | ระยะทาง | ≤300m | ||||||
| ตัวเชื่อมต่อ | FC/UPC (เปลี่ยน SC, ST ได้) | การติดตามออนไลน์ | ไม่รองรับ | ||||||
| จอแสดงผล | 3.5 นิ้ว 320×480 LCD | ||||||||
| แหล่งจ่ายไฟ | อะแดปเตอร์ AC/DC: อินพุต:100V～240V,50/60Hz,0.6A เอาต์พุต:5V, 2A, แบตเตอรี่ลิเธียม: 3.7V,4000mAh |
||||||||
| การทำงานของแบตเตอรี่ | การทดสอบต่อเนื่อง＞12 ชม. | ||||||||
| การจัดเก็บข้อมูล | ภายใน: ≥600 ; ภายนอก : การ์ด TF | ||||||||
| อินเทอร์เฟซข้อมูล | Mini USB | ||||||||
| อุณหภูมิในการทำงาน | -10℃～+50℃ | ||||||||
| อุณหภูมิในการจัดเก็บ | -40℃～+70℃ | ||||||||
| ความชื้นสัมพัทธ์ | 0～95％ ไม่มีการควบแน่น | ||||||||
| น้ำหนัก | ≤350g(รวมแบตเตอรี่) | ||||||||
| ขนาด | 173mm×82mm×37mm | ||||||||
| การกำหนดค่ามาตรฐาน:OTDR, แผนผังเหตุการณ์, OPM, L S, VFL, ตัวติดตามสายเคเบิล RJ45 (ซื้อตัวติดตามเพิ่มเติม) RJ45 ลำดับสายเคเบิล & ความยาว, ไฟฉาย |
|||||||||
| รายการการกำหนดค่า | |||||||||
| โฮสต์ (รวมแบตเตอรี่), อะแดปเตอร์, สายข้อมูล, CD-ROM (ซอฟต์แวร์วิเคราะห์/คู่มือผู้ใช้), คู่มือผู้ใช้, SC/UPC, ใบรับรองคุณสมบัติ/บัตรรับประกันบริการ, ใบรับรองการสอบเทียบ, แผ่นผ้าฝ้ายทำความสะอาด, กระเป๋าเป้สะพายหลังเครื่องมือ | |||||||||
