| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | ≤0.5kg （รวมแบตเตอรี่)) | ขนาด: | 173 มม. × 109 มม. × 45 มม. |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | 4.3 นิ้ว 800 × 480 IPS TFT - จอ LCD Multi Touch Capacitive Touch Touch | ||
| เน้น: | มินิ โปร OTDR,เครื่องวัดแสงระยะเวลา,ZCOTDR-4000 OTDR |
||
|
||||||||||

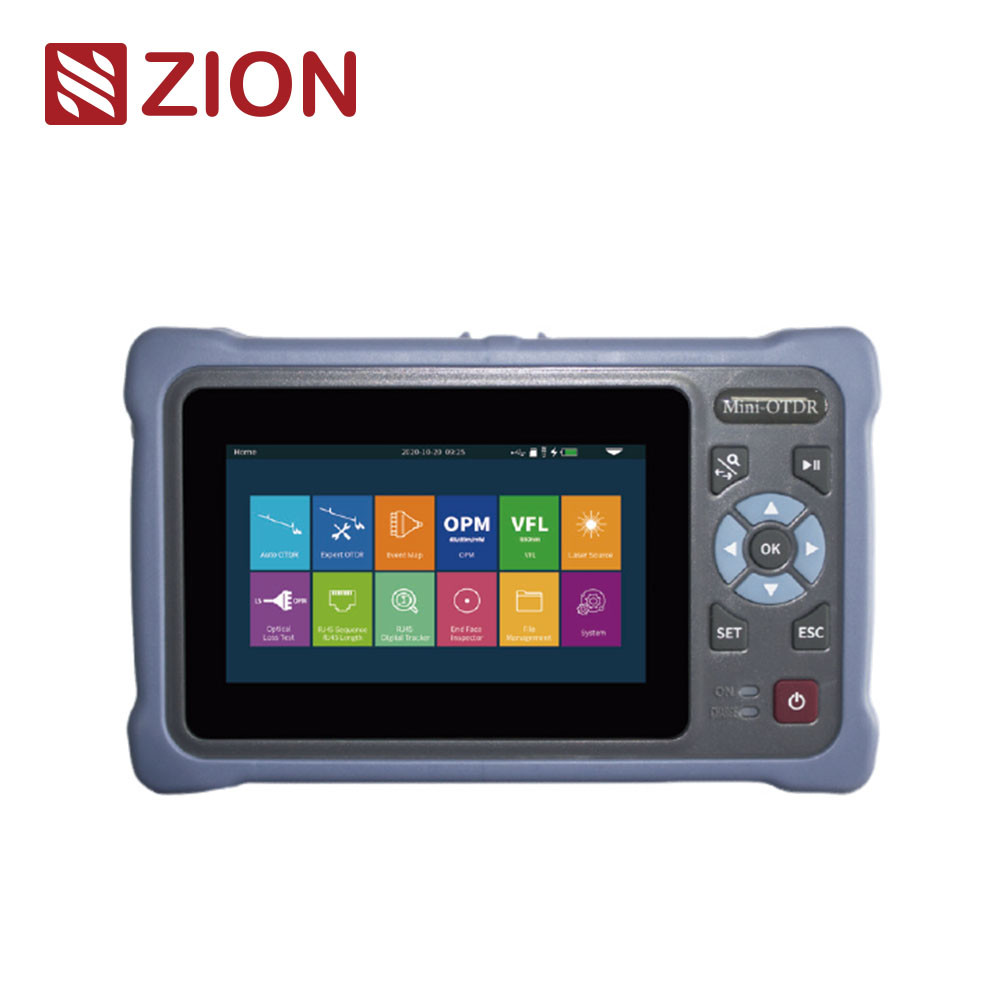

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer ใช้จอสัมผัสขนาด 4.3 นิ้ว รวม 12 ฟังก์ชั่น เช่น OTDR อัตโนมัติ, OTDR ผู้เชี่ยวชาญ, แผนภาพเหตุการณ์, OPM, RJ45 cable tracker,และการจัดการไฟล์ ระดับคอมพิวเตอร์ เพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกันในโอกาสที่แตกต่างกัน. OTDR มีระยะความเคลื่อนไหวสูงสุด 26dB ความจํา 8G และสามารถเก็บความโค้งมากกว่า 200,000; มันพร้อมกับแบตเตอรี่ลิธีียมพอลิเมอร์ความหนาแน่นสูง 4000mAh, การจัดการประหยัดพลังงานที่ฉลาดระยะเวลาในการวัดมากกว่า 8 ชั่วโมง, และสนับสนุนการจําหน่ายพลังงานและการชาร์จธนาคารพลังงาน. ซีรีส์ ZCOTDR-4000 ใช้ในการวัดความยาว, การสูญเสีย, คุณภาพการเชื่อมต่อและปารามิเตอร์อื่น ๆ ของไฟเบอร์ออปติก.มันถูกใช้ใน FTTX, การก่อสร้างวิศวกรรมเครือข่ายกระดูกสันหลังรอง, การทดสอบการบํารุงรักษาและการซ่อมแซมฉุกเฉิน, และการวัดการผลิตของไฟเบอร์ออฟติกและเคเบิล | ||||||||||
| ลักษณะสินค้า | ||||||||||
| • OTDR ผู้เชี่ยวชาญ:การประกันความเป็นมืออาชีพ, ลายโค้ง/รายการ/แผนที่ | ||||||||||
| • OPM รองรับการระบุความถี่ CW/270/330/1k/2kHz | ||||||||||
| • LS รองรับการออกแบบ CW / การปรับปรุงการออกแบบ | ||||||||||
| • OTDR อัตโนมัติ, OTDR ผู้เชี่ยวชาญ, แผนที่เหตุการณ์, OPM, LS, VFL, RJ45 การติดตามเคเบิล การทดสอบการสูญเสียแสงจากสายไฟฟ้า RJ45 |
||||||||||
| • OTDR อัตโนมัติ: ไม่มีการตั้งค่าที่ซับซ้อน | ||||||||||
| • VFL และ LS สามารถทํางานในเบื้องหลังได้ สามารถทํางานหลายงานได้พร้อมกัน | ||||||||||
| • เครื่องติดตามสายเคเบิล RJ45 ของราดาร์ดิจิตอล ความสามารถต่อต้านการยับยั้งที่แข็งแรง | ||||||||||
| • RJ45 การทดสอบลําดับสายเคเบิล / ความยาวสายเคเบิล, สูงสุด 300m | ||||||||||
| • การถ่ายภาพหน้าจอด้วยคลิกเดียว สะดวกในการบันทึกอินเตอร์เฟส | ||||||||||
| รายละเอียดเทคนิค | ||||||||||
| OTDR | ||||||||||
| รุ่น | ZCOTDR-4000D | ZCOTDR-4000F1 (ทดสอบสด) |
ZCOTDR-4000F2 (ทดสอบสด) |
ZCOTDR-4000T (ทดสอบสด) |
||||||
| ประเภท | G.652 SM | |||||||||
| ความยาวคลื่น | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| ระยะทางไดนามิก | 26dB/24dB | 26dB | 24dB | 22dB | ||||||
| โซนตาบอดเหตุการณ์ | 2.5m | |||||||||
| ATT เขตตาบอด | 8 เมตร | |||||||||
| ระยะทดสอบ | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||||||||
| ความกว้างของกระแทก | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| ความแม่นยํา | ± ((1m+ระยะตัวอย่าง + 0.005% × ระยะทางการทดสอบ) | |||||||||
| ความเป็นเส้นตรง | ≤0.05dB/dB | |||||||||
| ตัวอย่างจุด | 16k ~ 128k | |||||||||
| ความละเอียดตัวอย่าง | 0.05m ~ 8m | |||||||||
| การแก้ไขความสูญเสีย | 0.001dB | |||||||||
| ขั้นต่ําการสูญเสีย | 0.20dB | |||||||||
| OTDR | ||||||||||
| ความละเอียดระยะ | 0.001m | |||||||||
| อัตราการหด | 1.00000 ~ 200000 | |||||||||
| ความแม่นยําของการสะท้อน | ± 3dB | |||||||||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | |||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | |||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | |||||||||
| เครื่องเชื่อม | FC/UPC ((SC, ST เปลี่ยนกันได้) | |||||||||
| อัตราการปรับปรุง | 3Hz ((ประเภท.) | |||||||||
| การทํางานหลายงาน | หนุน | |||||||||
| OPM | LS | |||||||||
| ระยะคลื่น | 800nm~1700nm | ความยาวคลื่น | สอดคล้องกับ OTDR | |||||||
| คลื่นปรับ | 850/1300/1310/1490 1550/1625/1650nm |
ประเภทเลเซอร์ | FP-LD | |||||||
| ระยะทดสอบ | -70~+10dBm ((ไม่จําเป็น) / -50~+26dBm ((มาตรฐาน) |
พลัง | ≥-5dBm | |||||||
| การแก้ไข | 0.01dB | ความมั่นคง | CW ± 0.5dB/15 นาที (หลังจาก 15 นาทีของการทําความร้อนก่อน) |
|||||||
| ความไม่แน่นอน | ± 5% | เครื่องเชื่อม | FC/UPC ((SC, ST เปลี่ยนกันได้) | |||||||
| ความถี่ การระบุตัว |
CW/270/330/1k/2kHz (ใช้ LS ใน) |
รูปแบบ | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| เครื่องเชื่อม | สากล FC/SC/ST | การจําแนกคลื่น | หนุน | |||||||
| การจําแนกคลื่น | หนุน | การทดสอบความสูญเสียทางแสง | ||||||||
| VFL | ความยาวคลื่น | สอดคล้องกับ LS | ||||||||
| ความยาวคลื่น | 650nm±20nm | การทดสอบ IL | หนุน | |||||||
| พลังการออก | ≥ 10mW | การติดตามเคเบิล RJ45 | ||||||||
| รูปแบบ | CW/1Hz/2Hz | รูปแบบ | การติดตามดิจิตอล | |||||||
| เครื่องเชื่อม | FC/UPC (SC, ST เปลี่ยนแปลงได้) | ระยะทาง | ≤ 300m | |||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท III | การติดตามคู่ออนไลน์/สาย | หนุน | |||||||
| ความยาวของสาย RJ45 | ||||||||||
| ระยะทางทดสอบ | ≤ 300m | |||||||||
| อื่นๆ | ||||||||||
| การแสดง | 4.3 นิ้ว 800×480 IPS TFT LCD มัลติทัชจอสัมผัส | |||||||||
| พลังงาน | เครื่องปรับอัตราแลกเปลี่ยนอากาศ/DC: input:100V240V,50/60Hz0.6A การออกเสียง: 5V,2A แบตเตอรี่ลิเดียม:3.7V,4000mAh |
|||||||||
| การทํางานด้วยแบตเตอรี่ | การทดสอบต่อเนื่อง> 12 ชั่วโมง | |||||||||
| การเก็บข้อมูล | ระบบเก็บข้อมูลภายใน: 8GB, ≥ 20 พันเส้นโค้ง | |||||||||
| อินเตอร์เฟซข้อมูล | USB ประเภท C | |||||||||
| อุณหภูมิการทํางาน | -10°C+50°C | |||||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | |||||||||
| ความชุ่มชื้น | 0~95% ไม่ปนเปลือก | |||||||||
| น้ําหนัก | ≤0.5kg ((รวมแบตเตอรี่) | |||||||||
| ขนาด | 173mm × 109mm × 45mm | |||||||||
| การปรับแต่ง: OTDR อัตโนมัติ, OTDR ผู้เชี่ยวชาญ, แผนที่ช่อง E, OPM, LS, VFL, RJ45 การติดตามสายเคเบิล ((รวมถึงการติดตามสายเคเบิล), RJ45 Cable Sequence, RJ45 Cable Length, Microscope (( optional), Flashlight, Optical Loss Test การทดสอบความสูญเสียของสายไฟ หมายเหตุ: NK4000-F1 สามารถทดสอบเส้นใยที่มีสัญญาณ 1490/1550nm (กําลัง ≤0dBm) NK4000-F2 สามารถทดสอบไฟเบอร์ด้วยสัญญาณ 1310/1490/1577nm (พลังงาน ≤+5dBm) NK4000- T สามารถทดสอบเส้นใยด้วยสัญญาณ 1310/1490/1550nm (กําลัง ≤0dBm) |
||||||||||
| รายการการตั้งค่า | ||||||||||
| โฮสต์ ((แบตเตอรี่รวม)), แอดป์เตอร์, ไดต้าไลน์, 8G TF การ์ด ((สร้างขึ้นใน OTDR, โปรแกรมวิเคราะห์ / คู่มือผู้ใช้), คู่มือผู้ใช้, SC แอดป์เตอร์, แทร็กเกอร์เคเบิล, ใบรับรองคุณสมบัติ / การ์ดรับประกันบริการใบรับรองการปรับระดับ, สะอาดสไลส์ผ้าใบ, กระเป๋าเป้เครื่องมือ | ||||||||||
