| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | ≤400g（รวมแบตเตอรี่） | ขนาด: | 144 มิลลิเมตร × 86 มิลลิเมตร × 33 มิลลิเมตร |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | LCD 4.3 นิ้ว 800 × 480 | ||
| เน้น: | มินิ OTDR พกพา,มินิ OTDR ที่ใช้ได้ง่าย,4.3" LCD มินิ OTDR |
||

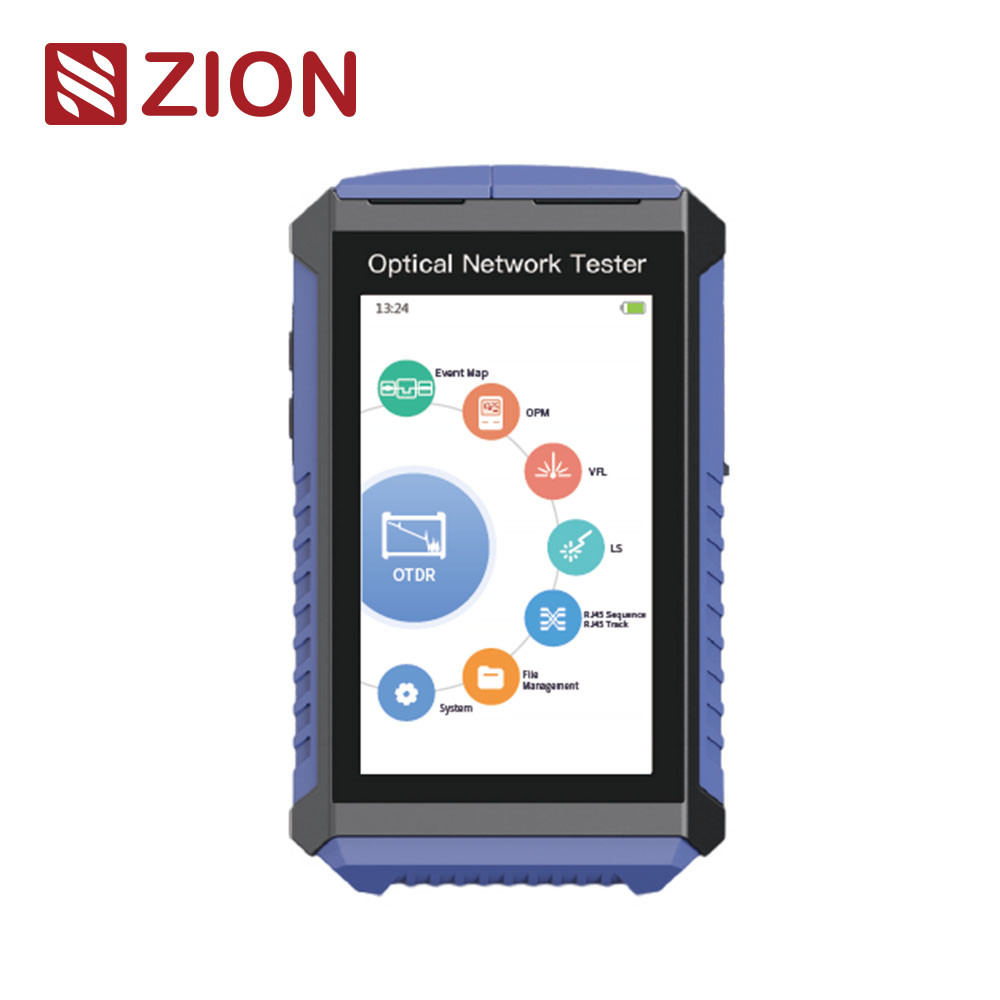

| ZCOTDR-4200 มินิ OTDR Optical Time Domain Reflectometer กับการทดสอบสดคอมพัคคต์และสะดวกในการพกพา; จอสัมผัสความละเอียดสูง 4.3 นิ้ว, รองรับการทํางานหลายการสัมผัสและเรียบร้อยการบูรณาการภายใน OTDR, แผนที่เหตุการณ์, OPM แบ่งคลื่น, แสงแดง, แหล่งแสง, ไฟฟัน, ตําแหน่ง RJ45 และฟังก์ชันอื่น ๆ ในหนึ่ง, เพื่อตอบสนองโอกาสที่แตกต่างกันความต้องการการทดสอบหลากหลาย ฟังก์ชัน OTDR เป็นแบบมาตรฐานที่มีความยาวคลื่นเดียว และมีตัวแยกความยาวคลื่นที่ประสิทธิภาพในตัวที่สามารถดําเนินการทดสอบทางออปติกส์บนสายเชื่อม โดยมีพื้นที่ตาบอดเหตุการณ์ขั้นต่ํา 15m และระยะการวัดสูงสุด 100km. ZCOTDR-4200 ใช้ในการวัดความยาว, การสูญเสีย, คุณภาพการเชื่อมโยงและปริมาตรอื่น ๆ ของไฟเบอร์ออปติก. มันสามารถทดสอบจุดแตก, การบิด, และจุดสูญเสียของสายไฟเบอร์ออปติกได้ง่าย.เหมาะสําหรับการทดสอบการบํารุงรักษาสายและการซ่อมแซมฉุกเฉินโดยพนักงานติดตั้งและบํารุงรักษา. |
||||||||||||||||||||
| ลักษณะสินค้า | ||||||||||||||||||||
| • หน้าจอสัมผัสขนาด 4.3 นิ้ว, หน้าจอชัดเจน, การควบคุมเรียบ | |
|||||||||||||||||||
| • การทดสอบสด (สนับสนุน 1550nm การทดสอบสด 1490/1577nm) | ||||||||||||||||||||
| • XGPON OPM รองรับ 1490/1577nm พลังงานจะวัดแม่นยําพร้อมกัน | ||||||||||||||||||||
| • OTDR ที่บูรณาการ แผนที่เหตุการณ์ XGPON OPM VFL LS RJ45 และฟังก์ชันอื่นๆ | ||||||||||||||||||||
| • พื้นที่ตาบอด ≤1.5m, ระยะความแรงสูงสุด ≥26dB | ||||||||||||||||||||
| • รองรับการเรียงลําดับและร่อง RJ45 | ||||||||||||||||||||
| • การสื่อสาร Bluetooth รองรับการควบคุมแบบไร้สาย APP มือถือและการแบ่งปันข้อมูล | ||||||||||||||||||||
| รายละเอียดเทคนิค | ||||||||||||||||||||
| OTDR | ||||||||||||||||||||
| ประเภท | G.652 SM | |||||||||||||||||||
| รุ่น | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| ความยาวคลื่น | 1550nm±20nm | 1310/1550nm | 1625nm±20nm | 1650nm±20nm | ||||||||||||||||
| ระยะทางไดนามิก | 24dB | 26dB | 24dB | 24dB | 24dB | |||||||||||||||
| โซนตาบอดเหตุการณ์ | 1.5m | |||||||||||||||||||
| ATT เขตตาบอด | 8 เมตร | |||||||||||||||||||
| ระยะทดสอบ | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km | |||||||||||||||||||
| ความกว้างของกระแทก | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| ความแม่นยํา | ± ((1m+ระยะตัวอย่าง + 0.005% × ระยะทางการทดสอบ) | |||||||||||||||||||
| ความเป็นเส้นตรง | ± 0.05dB/dB | |||||||||||||||||||
| จุดตัวอย่างสูงสุด | ≥20000 | |||||||||||||||||||
| ความละเอียดตัวอย่างสูงสุด | ≤0.03m | |||||||||||||||||||
| การแก้ไขความสูญเสีย | 0.01dB | |||||||||||||||||||
| ขั้นต่ําการสูญเสีย | 0.20dB | |||||||||||||||||||
| OTDR | ||||||||||||||||||||
| ความละเอียดระยะ | 00.01m | |||||||||||||||||||
| อัตราการหด | 1.00000 ~ 200000 | |||||||||||||||||||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | |||||||||||||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | |||||||||||||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | |||||||||||||||||||
| เครื่องเชื่อม | SC/PC | |||||||||||||||||||
| OPM | LS | |||||||||||||||||||
| ระยะคลื่น | 800nm~1700nm | ความยาวคลื่น | สอดคล้องกับ OTDR | |||||||||||||||||
| คลื่นปรับ | 850/1300/1310/1490 1550/1625/1650nm |
ประเภทเลเซอร์ | สอดคล้องกับอินเตอร์เฟซ OTDR | |||||||||||||||||
| ระยะทดสอบ | -70~+10dBm ((ไม่จําเป็น) / -50~+26dBm ((มาตรฐาน) -40~+26dBm (XGPON OPM) |
พลัง | ≥-5dBm | |||||||||||||||||
| การแก้ไข | 0.01dB | ความมั่นคง | CW ± 0.5dB/15 นาที (หลังจาก 15 นาทีของการทําความร้อนก่อน) |
|||||||||||||||||
| ความไม่แน่นอน | ± 5% | เครื่องเชื่อม | SC/PC | |||||||||||||||||
| เครื่องเชื่อม | สากล FC/SC/ST | รูปแบบ | CW/270Hz/330Hz/1kHz/2kHz | |||||||||||||||||
| VFL | การติดตามเคเบิล RJ45 | |||||||||||||||||||
| ความยาวคลื่น | 650nm±20nm | ระยะทางทดสอบ | ≤ 300m | |||||||||||||||||
| พลังการออก | ≥ 10mW | การติดตามเคเบิล RJ45 | ||||||||||||||||||
| รูปแบบ | CW/1Hz/2Hz | รูปแบบ | การติดตามดิจิตอล | |||||||||||||||||
| เครื่องเชื่อม | สากล FC/SC/ST | ระยะทาง | ≤ 300m | |||||||||||||||||
| การติดตามออนไลน์ | การสนับสนุน | |||||||||||||||||||
| อื่นๆ | ||||||||||||||||||||
| การแสดง | 4.3 นิ้ว 800×480 LCD | |||||||||||||||||||
| พลังงาน | เครื่องปรับอัตราการสลับ/DC: ทางเข้า:100V มากกว่า 240V, 50/60Hz, การออก 0.6A: 5V,2A, แบตเตอรี่ลิตียม:3.7V,4000mAh |
|||||||||||||||||||
| การเก็บข้อมูล | 8GB | |||||||||||||||||||
| อินเตอร์เฟซข้อมูล | USB ประเภท C | |||||||||||||||||||
| อุณหภูมิการทํางาน | -10°C+50°C | |||||||||||||||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | |||||||||||||||||||
| ความชุ่มชื้น | 0~95% ไม่ปนเปลือก | |||||||||||||||||||
| น้ําหนัก | ≤ 400g ((รวมแบตเตอรี่) | |||||||||||||||||||
| ขนาด | 144 มิลลิเมตร × 86 มิลลิเมตร × 33 มิลลิเมตร | |||||||||||||||||||
| การตั้งค่ามาตรฐาน: OTDR, แผนที่เหตุการณ์, OPM, LS, VFL, RJ45 cable tracker ((รวม Cable Tracker), RJ45 Cable Sequence, ไฟฉาย หมายเหตุ: ทดสอบความสามารถ 1550nm กับสายสด: สามารถทดสอบเส้นใยด้วยสัญญาณ 1310/1490/1577nm (พลังงาน ≤+5dBm) ความสามารถในการทดสอบ 1610nm ด้วยสัญญาณสด: สามารถทดสอบเส้นใยด้วยสัญญาณ 1310/1490/1550nm (พลังงาน ≤0dBm) ความสามารถในการทดสอบ 1625nm ด้วยสัญญาณสด: สามารถทดสอบเส้นใยด้วยสัญญาณ 1310/1490/1550/1577nm (พลังงาน ≤0dBm) ความสามารถในการทดสอบ 1650nm ด้วยสัญญาณสด: สามารถทดสอบเส้นใยด้วยสัญญาณ 1310/1490/1550/1577nm (พลังงาน ≤+5dBm) |
||||||||||||||||||||
| รายการการตั้งค่า | ||||||||||||||||||||
| โฮสต์ ((แบตเตอรี่รวม) แอดป์เตอร์ ไดทาไลน์ คาเบล ทราคเกอร์ ซีดี-รอม ((โปรแกรมวิเคราะห์/คู่มือผู้ใช้) คู่มือผู้ใช้แผ่นยางที่สะอาดกระเป๋าเป้เครื่องดนตรี | ||||||||||||||||||||
