| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 208mmx110mmx56mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | 5 นิ้ว สี LCD + หน้าจอสัมผัส | ||
| เน้น: | OTDR น้ําหนักเบา,OTDR หลายฟังก์ชัน,มูลติฟункชั่นออปติก tdr |
||

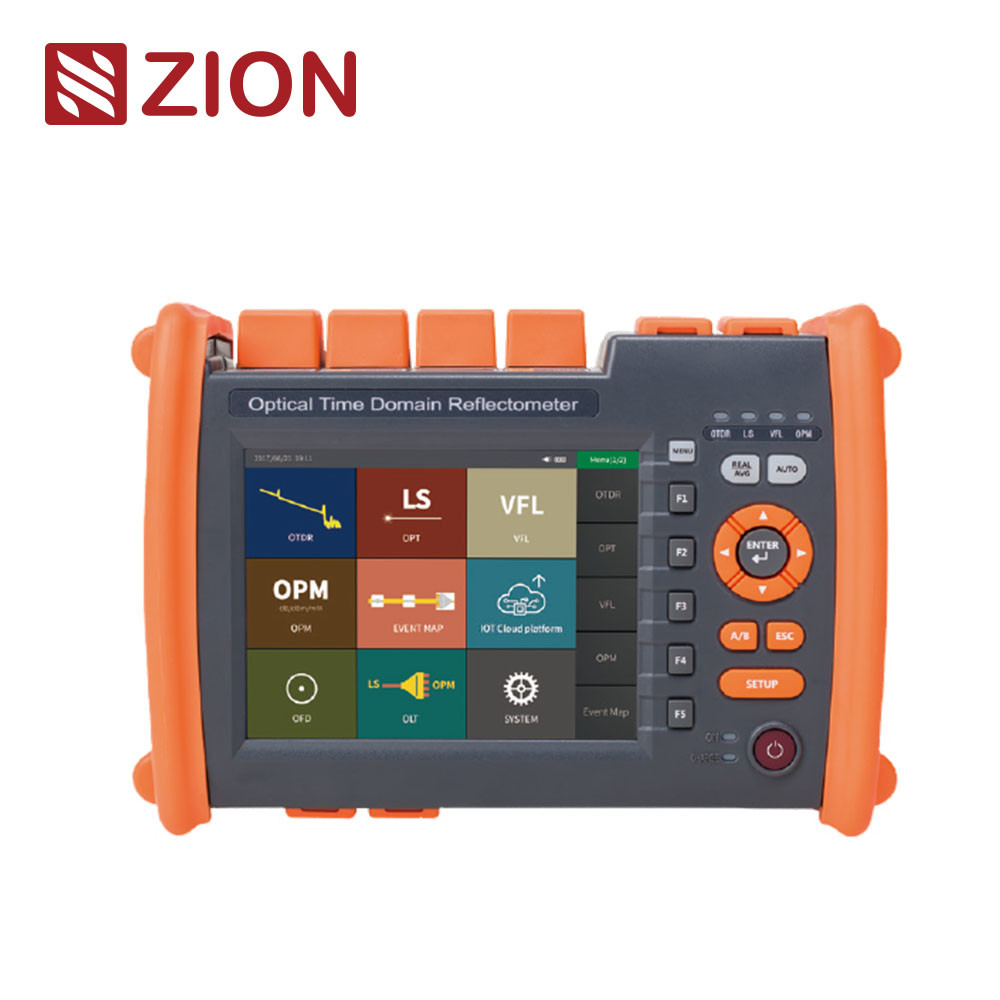

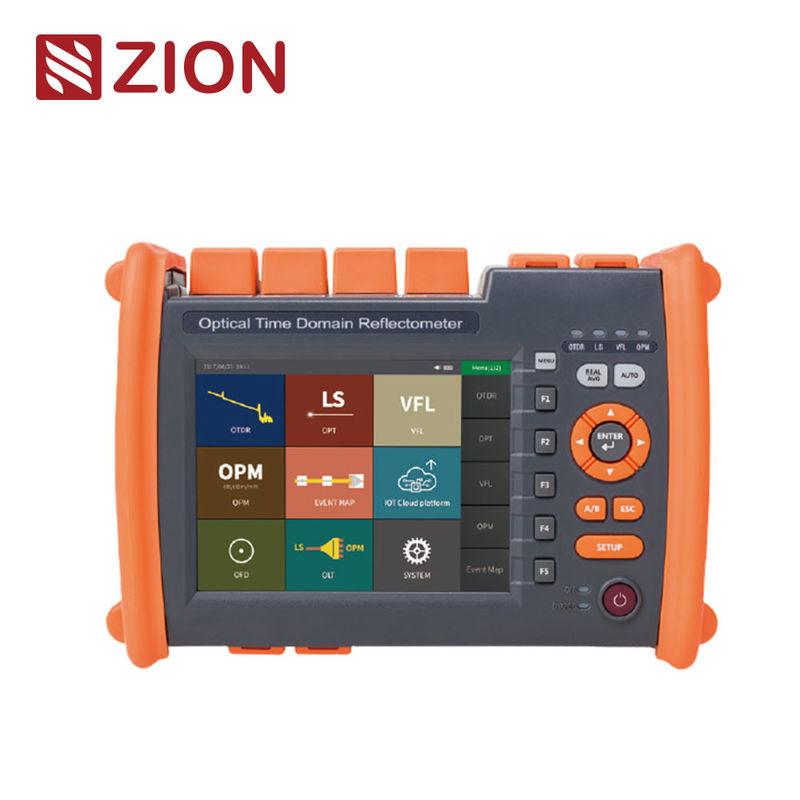

| ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer ใช้จอสัมผัสสี 5.6 นิ้ว และการทํางานคู่ของคีย์และสัมผัสเครื่องวัดพลังงานทางแสง, แหล่งแสง, มีหลายฟังก์ชันเพื่อช่วยลูกค้าแก้ไขการทดสอบสนามและการบํารุงรักษาได้อย่างมีประสิทธิภาพการรับประกันการทดสอบและการบํารุงรักษาในสนามที่มีประสิทธิภาพ. ใช้หลักในการวัดความยาว, การสูญเสีย, คุณภาพการเชื่อมโยงและปารามิเตอร์อื่น ๆ ของทุกชนิดของไฟเบอร์ออปติกและเคเบิล.การทดสอบการบํารุงรักษาสาย และการซ่อมแซมฉุกเฉินระบบสื่อสารของระบบสื่อสารไฟเบอร์ออปติก, การวิจัยและการวัดการผลิตของสายไฟเบอร์ออฟติก | ||||
| ลักษณะสินค้า | ||||
| • 0.8m กรณีพื้นที่ตาบอด, ง่ายที่จะทดสอบ 5m กระโดด | |
|||
| • การตรวจสอบออนไลน์ ระเบิดอัตโนมัติด้วยแสง | ||||
| • ฟังก์ชันการวินิจฉัยอัตโนมัติอันโดดเด่นของผลการทดสอบ | ||||
| • การประมวลผลข้อมูลแบบชุด และการพิมพ์แบบรายงาน | ||||
| • คีย์ + หน้าจอสัมผัส | ||||
| • การทดสอบอัตโนมัติ 1 ปุ่ม | ||||
| • สูตรผลิตไฟล์ SOR มาตรฐาน | ||||
| • การทดสอบพร้อมกันหลายความยาวคลื่น | ||||
| • ภาษาจีนและภาษาอังกฤษ | ||||
| • อุณหภูมิการทํางานที่กว้างมาก | ||||
| รายละเอียดเทคนิค | ||||
| OTDR | ||||
| ประเภทเส้นใย | G.652 SM | |||
| ความยาวคลื่น | 1310nm±20nm/1550nm±20nm | |||
| ระยะทางไดนามิก | 32dB/30dB | |||
| โซนตาบอดเหตุการณ์ | 1.5m | |||
| ATT เขตตาบอด | 6 เมตร | |||
| ระยะทดสอบ | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||
| ความกว้างของกระแทก | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| ความแม่นยํา | ±(0.75m+ระยะตัวอย่าง+0.005%xระยะทางการทดสอบ) | |||
| ความแม่นยําของการสูญเสีย | ± 0.05dB/dB | |||
| จุดเก็บตัวอย่าง | 16k ~ 256k | |||
| ความละเอียดตัวอย่าง | 0.05m ~ 16m | |||
| ความแม่นยําของการสะท้อน | ± 3dB | |||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | |||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | |||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | |||
| OTDR | ||||
| การเก็บข้อมูล | ภายใน: < 3000 โค้ง, ภายนอก: 4G bit | |||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | |||
| อัตราการปรับปรุง | 3Hz ((ประเภท.) | |||
| อินเตอร์เฟซข้อมูล | USB,Mini-USB 10M / 100M สาย Ethernet | |||
| OPM | ||||
| ระยะความยาวคลื่น | 800nm~1700nm | |||
| เครื่องเชื่อม | UniversalFC/SC/ST | |||
| ขอบเขตการทดสอบ | -50dBm~+26dBm | |||
| ความไม่แน่นอน | ± 5% | |||
| ความยาวคลื่นการปรับ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| LS | ||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นการออก OTDR | |||
| พลังการออก | ≥-5dBm | |||
| ความมั่นคง | CW,±0.5dB/15min ((ทดสอบหลังการเริ่มทําความร้อนก่อน 15 นาที) | |||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | |||
| VFL | ||||
| ความยาวคลื่น | 650nm士20nm | |||
| พลังการออก | ≥10mw | |||
| รูปแบบ | CW/1Hz/2Hz | |||
| เครื่องเชื่อม | FC/SC/ST | |||
| อื่นๆ | ||||
| การแสดง | 5 นิ้ว สี LCD + หน้าจอสัมผัส | |||
| พลังงานไฟฟ้า | AC/DCAadapter:input:100V~240V, 50/60Hz, 0.6AOutput:12V~19V, 1.5A, แบตเตอรี่ Li:7.4V 5200mAh | |||
| เวลาทํางานของแบตเตอรี่ | ≥10 ชั่วโมง | |||
| อุณหภูมิการทํางาน | -10 °C ~ + 50 °C | |||
| อุณหภูมิในการเก็บ | -40°C~+70°C | |||
| ความชุ่มชื้น | 0~95% ไม่ปนเปื้อน | |||
| น้ําหนัก | < 1.2 กิโลกรัม | |||
| ขนาด | 208mmx110mmx56mm | |||
| ฟังก์ชันของโฮสต์: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (ตัวตรวจจับการซื้อเพิ่มเติม) /0 Optical Loss Test | ||||
| รายการการตั้งค่า | ||||
| ไม่ | ชื่อ | จํานวน | คําสังเกต | |
| 1 | โฮสต์ | 1 | ||
| 2 | แอดป์เตอร์ AC/DC | 1 | ||
| 3 | คู่มือผู้ใช้ | 1 | ||
| 4 | U-disk (รวมซอฟต์แวร์การวิเคราะห์/คู่มือผู้ใช้) | 1 | ||
| 5 | เครื่องปรับ SC | 1 | ||
| 6 | สายพิมพ์ | 1 | ||
| 7 | ใบรับรองการปรับระดับ | 1 | ||
| 8 | ชิ้นผ้าที่สะอาด | 10 | ||
| 9 | ใบรับรองคุณสมบัติ/บัตรรับประกันบริการหลังการขาย | 1 | ||
| 10 | กระเป๋าเป้หลัง (มีสายรัด) | 1 | ||
