| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 227mmx160mmx70mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | หน้าจอ LCD+ Touch สี 5.6 นิ้ว | ||
| เน้น: | คอมแพคต์ otdr optical time domain reflectometer เครื่องวัดระยะเวลา,เครื่องวัดระยะเวลาแบบแสง otdr น้ําหนักเบา,OTDR หลายฟังก์ชัน |
||

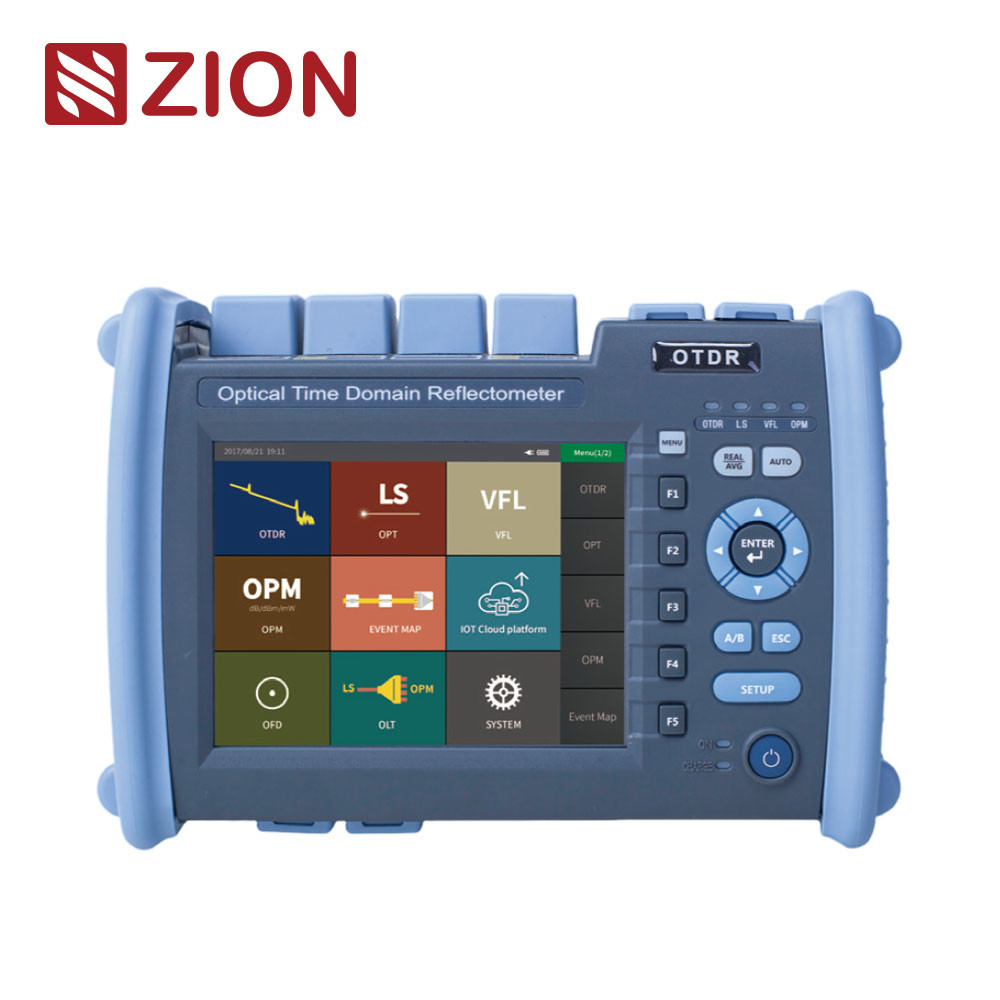

| ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer ใช้จอสีขนาด 5.6 นิ้ว ทํางานได้สองคีย์และสัมผัสเครื่องวัดพลังงานทางแสง, แหล่งแสง, การทดสอบความสูญเสียทางแสง, การตรวจสอบหน้าปลายทางทางแสง, หลายฟังก์ชันเพื่อช่วยลูกค้าแก้ไขการทดสอบและบํารุงรักษาในสนามได้อย่างมีประสิทธิภาพ; การจัดการพลังงานที่ฉลาด,20 ชั่วโมงการรอคอยยาวนาน, การรับประกันการทดสอบและการบํารุงรักษาในสนามที่มีประสิทธิภาพ โดยเฉพาะจะใช้ในการวัดความยาว การสูญเสีย คุณภาพการเชื่อมต่อ และปารามิเตอร์อื่น ๆ ของทุกชนิดของไฟเบอร์ออปติกและเคเบิลซ่อมแซมฉุกเฉินระบบสื่อสารของระบบสื่อสารไฟเบอร์ออปติก, การวิจัยและการวัดการผลิตของสายไฟเบอร์ออฟติก |
|||||||||||||||||
| ลักษณะสินค้า | |||||||||||||||||
| • 0.8m กรณีพื้นที่ตาบอด, ง่ายที่จะทดสอบ 5m กระโดด | |
||||||||||||||||
| • การตรวจพบการทดสอบออนไลน์ การป้องกัน APD | |||||||||||||||||
| • ฟังก์ชันการวินิจฉัยอัตโนมัติอันโดดเด่นของผลการทดสอบ | |||||||||||||||||
| • การประมวลผลข้อมูลแบบชุด และการพิมพ์แบบรายงาน | |||||||||||||||||
| • คีย์ + หน้าจอสัมผัส | |||||||||||||||||
| •รองรับการทดสอบ SM/MM/SM+MM | |||||||||||||||||
| • สูตรผลิตไฟล์ SOR มาตรฐาน | |||||||||||||||||
| • การทดสอบพร้อมกันหลายความยาวคลื่น | |||||||||||||||||
| • ภาษาจีนและภาษาอังกฤษ | |||||||||||||||||
| รายละเอียดเทคนิค | |||||||||||||||||
| ZCOTDR-6000 | |||||||||||||||||
| รุ่น | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | SM2 | |||
| ประเภท | SM | MM | SM/MM | ||||||||||||||
| ความยาวคลื่น | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| ระยะทาง MaxDynamic ((dB) | 35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
|||
| โซนตาบอดเหตุการณ์ | 1 เมตร | 0.8m | 1 เมตร | ||||||||||||||
| ATT เขตตาบอด | 6 เมตร | ||||||||||||||||
| ระยะทดสอบ | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||||||||||||||
| ความกว้างของกระแทก | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | ||||||||||||||||
| ความแม่นยํา | ±(0.75m+ระยะตัวอย่าง+0.005%xระยะทางการทดสอบ) | ||||||||||||||||
| ความแม่นยําของการสูญเสีย | ± 0.05dB/dB | ||||||||||||||||
| จุดเก็บตัวอย่าง | 16k ~ 256k | ||||||||||||||||
| ความละเอียดตัวอย่าง | 0.05m-16m | ||||||||||||||||
| OTDR | |||||||||||||||||
| ความแม่นยําของการสะท้อน | ± 3dB | ||||||||||||||||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | ||||||||||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | ||||||||||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | ||||||||||||||||
| อัตราการปรับปรุง | 3Hz (ประเภท) | ||||||||||||||||
| การเก็บข้อมูล | การเก็บข้อมูลภายใน:<3000 โค้ง; การเก็บข้อมูลภายนอก: 4G bit | ||||||||||||||||
| เครื่องเชื่อม | FC/UPc ((sc,sT เปลี่ยนแปลงได้) | ||||||||||||||||
| อินเตอร์เฟซข้อมูล | USB,MinHUSB 10M / 100M Ethernet Port | ||||||||||||||||
| OPM | |||||||||||||||||
| ระยะความยาวคลื่น | 800nm~1700nm | ||||||||||||||||
| เครื่องเชื่อม | สากล FC/SC/ST | ||||||||||||||||
| ขอบเขตการทดสอบ | -50dBm~+26dBm | ||||||||||||||||
| ความไม่แน่นอน | ± 5% | ||||||||||||||||
| ความยาวคลื่นการปรับ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||
| LS | |||||||||||||||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นการออก OTDR | ||||||||||||||||
| พลังการออก | ≥-5dBm | ||||||||||||||||
| ความมั่นคง | CW, +0.5dB/15min (การทดสอบหลังการทําความร้อนก่อน 15 นาที) | ||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((สลับกัน sC,ST) | ||||||||||||||||
| VFL | |||||||||||||||||
| ความยาวคลื่น | 650nm士20nm | ||||||||||||||||
| พลังการออก | ≥ 10 mW | ||||||||||||||||
| รูปแบบ | CW/1Hz/2Hz | ||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((sc,sT เปลี่ยนแปลงได้) | ||||||||||||||||
| อัตราการทดสอบความสูญเสียทางออนไลน์ (Optical LossTest index) หมายถึง อัตราการทดสอบแหล่งแสงและอัตราการทดสอบพลังงานทางออนไลน์ (optical power meter index) ที่กล่าวมาข้างต้น | |||||||||||||||||
| อื่นๆ | |||||||||||||||||
| การแสดง | 5หน้าจอสัมผัส LCD+ สี ขนาด.6 นิ้ว | ||||||||||||||||
| พลังงานไฟฟ้า | แอดป์เตอร์ AC/DC: ทางเข้า: 100V~240V, 50/60Hz0.6A, Qutput: 12V-19v, 15A, แบตเตอรี่ลิธีਅਮ: 7.4v, 5200mAh | ||||||||||||||||
| อุณหภูมิการทํางาน | -10 °C ~ + 50 °C | ||||||||||||||||
| อุณหภูมิการเก็บรักษา | 40°C~+70°C | ||||||||||||||||
| ความชื้นสัมพัทธ์ | 0~95%, ไม่ปรับความหนา | ||||||||||||||||
| น้ําหนัก | < 1.2 กิโลกรัม | ||||||||||||||||
| ขนาด | 227mmx160mmx70mm | ||||||||||||||||
| ฟังก์ชันของโฮสต์: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (Additional purchase detector) / Optical Loss Test การตรวจสอบความสูญเสีย | |||||||||||||||||
| รายการการตั้งค่า | |||||||||||||||||
| ไม่ | ชื่อ | จํานวน | คําสังเกต | ||||||||||||||
| 1 | โฮสต์ | 1 | |||||||||||||||
| 2 | แอดป์เตอร์ AC/DC | 1 | |||||||||||||||
| 3 | คู่มือผู้ใช้ | 1 | |||||||||||||||
| 4 | U-disk (รวมซอฟต์แวร์การวิเคราะห์/คู่มือผู้ใช้) | 1 | |||||||||||||||
| 5 | เครื่องปรับ SC | 1 | |||||||||||||||
| 6 | สายพิมพ์ | 1 | |||||||||||||||
| 7 | ใบรับรองการปรับระดับ | 1 | |||||||||||||||
| 8 | ชิ้นผ้าที่สะอาด | 10 | |||||||||||||||
| 9 | ใบรับรองคุณสมบัติ/บัตรรับประกันบริการหลังการขาย | 1 | |||||||||||||||
| 10 | กระเป๋าเป้หลัง (มีสายรัด) | 1 | |||||||||||||||
