| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 215mmx160mmx50mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| แสดง: | LCD สี 7 นิ้ว+ หน้าจอสัมผัส: 800 × 480 | ||
| เน้น: | ขนาดเล็ก OTDR,อัตราการสะท้อนแสง OTDR,OTDR ที่มีประสิทธิภาพสูง |
||

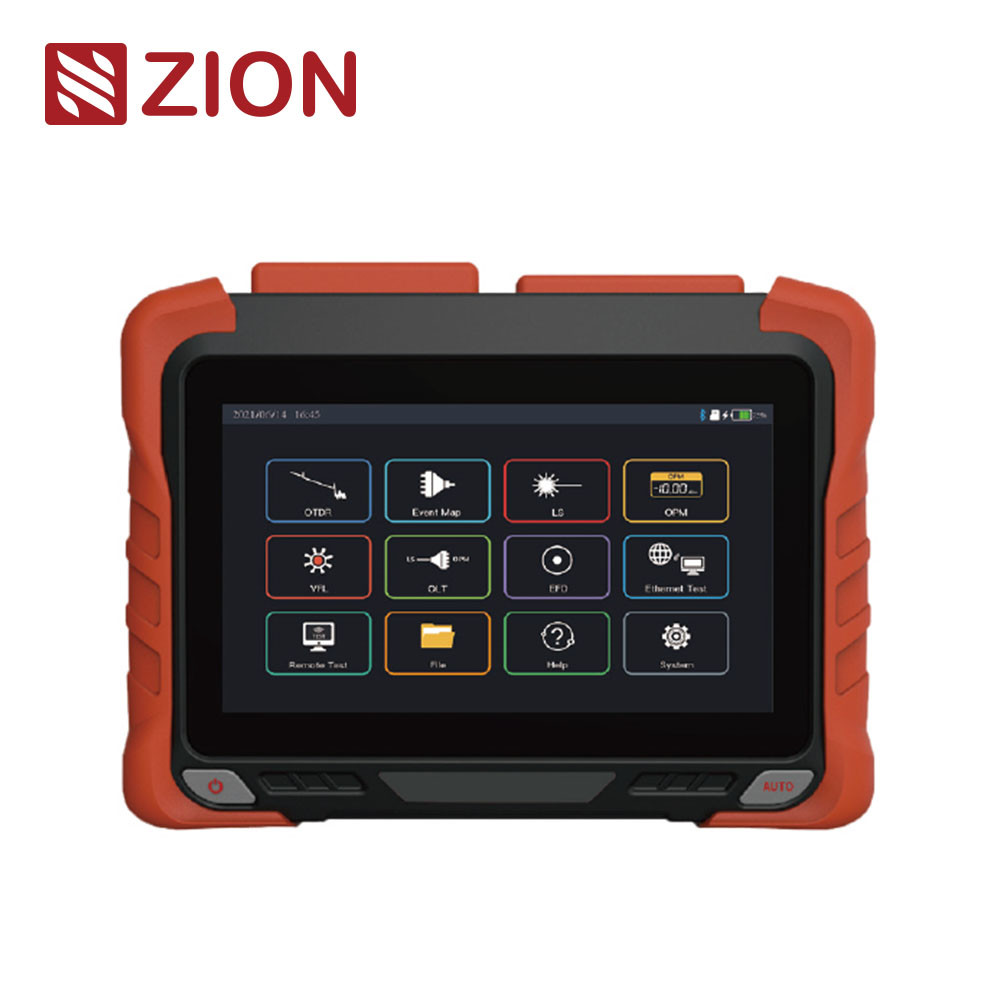

| ZCOTDR-6200 ซีรีส OTDR ใช้จอสัมผัสความจุ 7 นิ้ว ซึ่งรวม 9 มูลูม การออกแบบฮาร์ดแวร์และซอฟต์แวร์ที่ฉลาดดีเยี่ยม ความแม่นยําของการทดสอบไฟเบอร์สั้นและการทดสอบอัตโนมัติสูงกว่า . มันพร้อมกับการทดสอบอีเทอร์เน็ตที่รวย (Ping / PPOE เป็นต้น) รองรับ APP c ontrol ซีรี่ย์ ZCOTDR-6200 ใช้ในการทดสอบความยาวไฟเบอร์ออปติก ความสูญเสียและคุณภาพการเชื่อมต่อ และใช้ในการก่อสร้างวิศวกรรม การทดสอบการบํารุงรักษาลิงค์เครือข่ายกระดูกกระดูกและฉัน เครือข่ายพื้นที่เมือง. |
|||||||||||||||||||
| ลักษณะสินค้า | |||||||||||||||||||
| • 0.5m กรณีที่ตาย | |
||||||||||||||||||
| • การตรวจสอบออนไลน์ การป้องกัน APD ที่มีประสิทธิภาพ | |||||||||||||||||||
| • รองรับโปรโตคอลการชาร์จรวดเร็วและธนาคารพลังงาน | |||||||||||||||||||
| • การทดสอบ Ethernet รองรับ Ethernet Remote Test | |||||||||||||||||||
| •รองรับการทดสอบ SM/MM/SM+MM | |||||||||||||||||||
| • การทดสอบออนไลน์เครือข่าย PON | |||||||||||||||||||
| • แขวงการเคลื่อนไหวสูงสุด 45 dB | |||||||||||||||||||
| • การทํางานแบบไร้สาย APP โทรศัพท์มือถือ | |||||||||||||||||||
| •บูรณาการ OTDR/VFL/LS/OPM/แผนที่เหตุการณ์/การตรวจจับปลาย / Optical Loss Test / Ethernet Test / Remote Test / การจัดการไฟล์ |
|||||||||||||||||||
| รายละเอียดเทคนิค | |||||||||||||||||||
| ZCOTDR-6200 | |||||||||||||||||||
| รุ่น | S0 | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 F2 | M1 | SM1 | SM2 | ||||
| ประเภท | SM | MM | SM/MM | ||||||||||||||||
| ความยาวคลื่น | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm 1550nm 1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||||
| ระยะทาง MaxDynamic ((dB) | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
32 30 30 |
37 35 35 |
37 35 35 33 |
26 28 |
26 28 35 33 |
26 28 37 35 |
||||
| โซนตาบอดเหตุการณ์ | 0.8m | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.5m | 1 เมตร | |||||||||
| ATT เขตตาบอด | 4 เมตร | 3.5m | 4 เมตร | 3.5m | 4 เมตร | 3.5m | 4 เมตร | 3.5m | 3.5m | 6 เมตร | |||||||||
| ระยะทดสอบ | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | ||||||||||||||||||
| ความกว้างของกระแทก | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||||||||||||||
| ความแม่นยํา | ±(0.75m+ระยะตัวอย่าง+00025%xระยะทางการทดสอบ) | ||||||||||||||||||
| ความแม่นยําของการสูญเสีย | 00.03dB/dB | ||||||||||||||||||
| จุดเก็บตัวอย่าง | ≥256k | ||||||||||||||||||
| ความละเอียดตัวอย่าง | 0.015m-16m | ||||||||||||||||||
| OTDR | |||||||||||||||||||
| ความแม่นยําของการสะท้อน | ± 2dB | ||||||||||||||||||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | ||||||||||||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | ||||||||||||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | ||||||||||||||||||
| อัตราการปรับปรุง | 4Hz (ประเภท) | ||||||||||||||||||
| การเก็บข้อมูล | สถานที่เก็บข้อมูลภายใน: 2GB200,000โค้ง; การเก็บข้อมูลภายนอก: 64GB | ||||||||||||||||||
| เครื่องเชื่อม | FC/UPc ((SC,ST เปลี่ยนแปลงได้) | ||||||||||||||||||
| อินเตอร์เฟซข้อมูล | พอร์ต USB-A พอร์ตประเภท C พอร์ต RJ45 LAN 10/100Mbit/s | ||||||||||||||||||
| OPM | |||||||||||||||||||
| ระยะความยาวคลื่น | 800nm~1700nm | ||||||||||||||||||
| เครื่องเชื่อม | สากล FC/SC/ST | ||||||||||||||||||
| ขอบเขตการทดสอบ | -50dBm~+26dBm/-70dBm~+6dBm | ||||||||||||||||||
| ความไม่แน่นอน | ± 5% | ||||||||||||||||||
| ความยาวเฉลี่ยของการปรับขนาด | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | ||||||||||||||||||
| LS | |||||||||||||||||||
| ประเภทเลเซอร์ | FP-LD | ||||||||||||||||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นการออก OTDR | ||||||||||||||||||
| พลังการออก | ≥-5dBm ((sM ไฟเบอร์) | ||||||||||||||||||
| รูปแบบ | CW/270Hz/1kHz/2kHz | ||||||||||||||||||
| ความมั่นคง | CW0.5dB/15min ((ทดสอบหลังจากทําความร้อนก่อน 15 นาที) | ||||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | ||||||||||||||||||
| VFL | |||||||||||||||||||
| ความยาวคลื่น | 650nm士20nm | ||||||||||||||||||
| พลังการออก | ≥ 10 mW | ||||||||||||||||||
| รูปแบบ | CW/1Hz/2Hz | ||||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | ||||||||||||||||||
| อัตราการทดสอบความสูญเสียทางออนไลน์ (Optical LossTest index) หมายถึง อัตราการทดสอบแหล่งแสงและอัตราการทดสอบพลังงานทางออนไลน์ (optical power meter index) ที่กล่าวมาข้างต้น | |||||||||||||||||||
| อื่นๆ | |||||||||||||||||||
| การแสดง | 7 นิ้ว สี LCD + หน้าจอสัมผัส ความละเอียด: 800 × 480 | ||||||||||||||||||
| พลังงานไฟฟ้า | อัดแปลงประเภท C: ทางเข้า: 100v~240v,50/60Hz,0output:5V/3A,9V/2A,12V/1.5A แบตเตอรี่ลิตিয়াম: 3.7v,10400mAh | ||||||||||||||||||
| อุณหภูมิการทํางาน | -10 °C ~ + 50 °C | ||||||||||||||||||
| อุณหภูมิการเก็บรักษา | 40°C~+70°C | ||||||||||||||||||
| ความชื้นสัมพัทธ์ | 0~95%, ไม่ปรับความหนา | ||||||||||||||||||
| น้ําหนัก | < 1.2 กิโลกรัม | ||||||||||||||||||
| ขนาด | 215mmx160mmx50mm | ||||||||||||||||||
| ฟังก์ชันของโฮสต์: OTDR/VFL/LS/OPM/Event MAP/End Detection/Optical Loss Test/Ethernet test/Remote test/file management การตรวจสอบความสูญเสียทางออนไลน์ | |||||||||||||||||||
| รายการการตั้งค่า | |||||||||||||||||||
| ไม่ | ชื่อ | จํานวน | คําสังเกต | ||||||||||||||||
| 1 | โฮสต์ | 1 | |||||||||||||||||
| 2 | แอดป์เตอร์ AC/DC | 1 | |||||||||||||||||
| 3 | U disk ((มีซอฟต์แวร์การวิเคราะห์/คู่มือการใช้งาน) | 1 | |||||||||||||||||
| 4 | สายข้อมูล | 1 | |||||||||||||||||
| 5 | ตัวปรับอัตราการติดต่อ OTDR SC | 1 | |||||||||||||||||
| 6 | อัดแปลง OPM SC | 1 | |||||||||||||||||
| 7 | คู่มือผู้ใช้ | 1 | |||||||||||||||||
| 8 | การรับรองการปรับระดับ | 1 | |||||||||||||||||
| 9 | ใบรับรอง/บัตรรับประกัน | 1 | |||||||||||||||||
| 10 | ชิ้นผ้าสีสะอาด | 10 | |||||||||||||||||
| 11 | หมวกหนัง | 1 | |||||||||||||||||
| 12 | กระเป๋าเป้หลังพิเศษสําหรับเครื่องมือ | 1 | |||||||||||||||||
