| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 215mmx160mmx50mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| ชั้นวาง: | LCD สีขนาด 7 นิ้ว+หน้าจอสัมผัส: 800 × 480 | ||
| เน้น: | เครื่องวัดระยะเวลา OTDR,เครื่องวัดระยะเวลาที่แม่นยํา,เครื่องวัดระยะเวลาแบบมืออาชีพ |
||

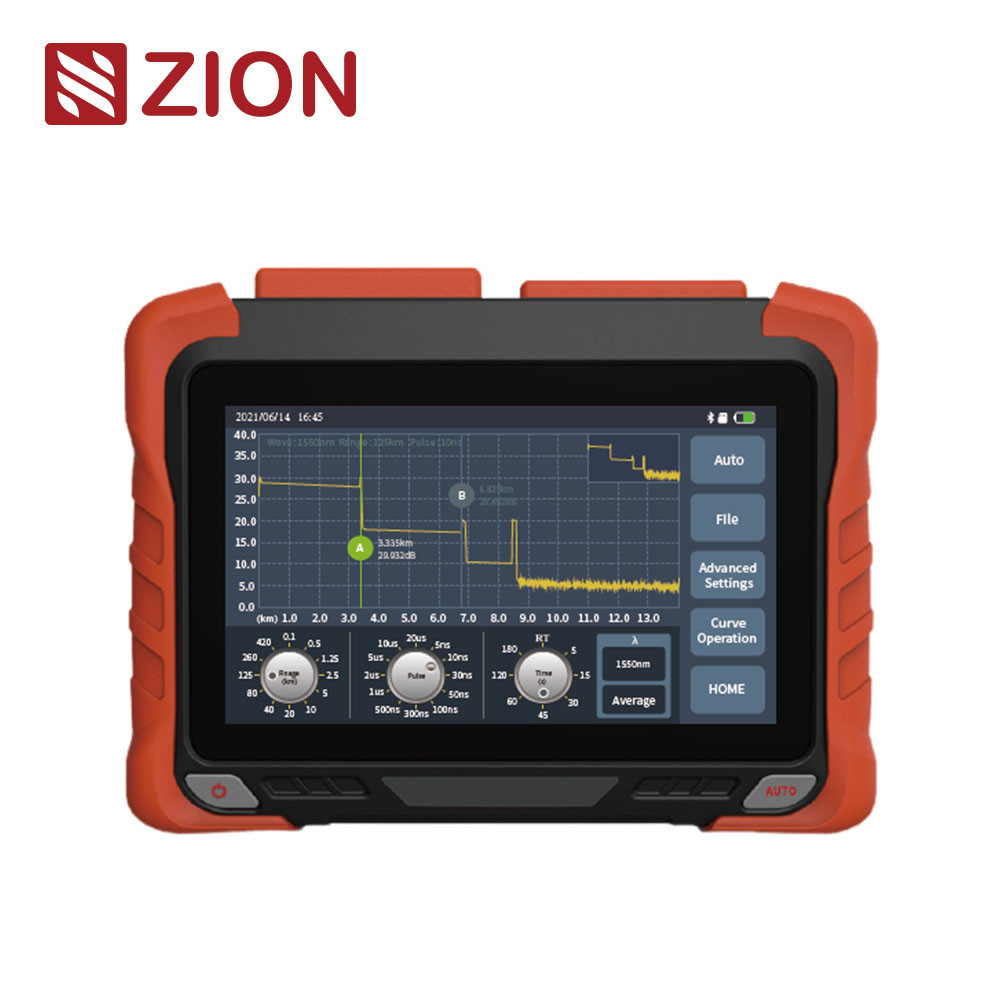

| ZCOTDR-6200P PON OTDR เครื่องวัด OTDR ประสิทธิภาพสูงใช้หน้าจอสัมผัสแบบ capacitive ขนาด 7 นิ้ว ซึ่งรวม 9 โมดูล ด้วย การออกแบบฮาร์ดแวร์อัจฉริยะที่ยอดเยี่ยม ความแม่นยำของการทดสอบไฟเบอร์สั้นและการทดสอบอัตโนมัตินั้นสูงกว่า สามารถทดสอบตัวแยกสัญญาณ 1:64 ได้ มาพร้อมกับการทดสอบ Ethernet ที่หลากหลาย (Ping /PPOE ฯลฯ) รองรับการควบคุม APP ซีรีส์ ZCOTDR-6200P ใช้ในการทดสอบความยาวไฟเบอร์ออปติก การสูญเสีย และคุณภาพการเชื่อมต่อ และใช้ในการก่อสร้างวิศวกรรม การทดสอบการบำรุงรักษาลิงก์ โดยส่วนใหญ่จะใช้ในเครือข่ายลำตัวในเมือง เครือข่ายลำตัวกระดูกสันหลัง และเครือข่ายเมโทรโพลิแทน |
||||||||||||||
| คุณสมบัติของผลิตภัณฑ์ | ||||||||||||||
| • โซนตายของเหตุการณ์ 0.5 ม. | |
|||||||||||||
| • การตรวจจับออนไลน์ การป้องกัน APD ที่ใช้งานอยู่ | ||||||||||||||
| • รองรับโปรโตคอลการชาร์จอย่างรวดเร็วและพาวเวอร์แบงค์ | ||||||||||||||
| • การทดสอบ Ethernet รองรับการทดสอบระยะไกล Ethernet | ||||||||||||||
| • รองรับการทดสอบ SM/MM/SM+MM | ||||||||||||||
| • การทดสอบออนไลน์เครือข่าย PON | ||||||||||||||
| • ช่วงไดนามิกสูงสุด 45dB | ||||||||||||||
| • การทำงานแบบไร้สายของแอปบนมือถือ | ||||||||||||||
| • รวม OTDR/VFL/LS/OPM/Event Map/End Detection /การทดสอบการสูญเสียแสง/การทดสอบ Ethernet/การทดสอบระยะไกล/การจัดการไฟล์ |
||||||||||||||
| ข้อมูลจำเพาะทางเทคนิค | ||||||||||||||
| ZCOTDR-6200P PON OTDR | ||||||||||||||
| รุ่น | PD1 | PS1 | PS2 | PT1 | PT2 | PT3 | PT4 | |||||||
| ความยาวคลื่น | 1310nm±20nm 1550nm±20nm |
1625nm±20nm (กรองแล้ว) |
1650nm±5nm (กรองแล้ว) |
1310nm/1550nm±20nm 1625nm±20nm (กรองแล้ว) |
1310/1550nm±20nm 1650±5nm (กรองแล้ว) |
|||||||||
| ตัวกรอง | / | High pass>1595nm lsolation>40dB (1270nm~1585nm) |
Bandpass 1650nm±7nm Isolation>40dB (1650nm±10nm) |
High pass>1595nm lsolation>40dB (1270nm~1585nm) |
Bandpass1650nm±7nm lsolation>40dB (1650nm±10nm) |
|||||||||
| ประเภทไฟเบอร์ | G.652 | |||||||||||||
| ช่วงไดนามิกสูงสุด | 37/35dB | 38dB | 38dB | 38/36/36dB | 40/38/38dB | 42/40/40dB | 38/36/36dB | |||||||
| โซนตายของเหตุการณ์ | 0.5m | |||||||||||||
| โซนตาบอด ATT | 3.5m | |||||||||||||
| โซนตาบอด PON | 30m | |||||||||||||
| ช่วงการทดสอบ | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||
| ความกว้างพัลส์ | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||
| ความแม่นยำของช่วง | ±(0.75m+ ช่วงเวลาตัวอย่าง 40.005% x ระยะการทดสอบ) | |||||||||||||
| ความแม่นยำในการสูญเสีย | ±0.03dB | |||||||||||||
| จุดตัวอย่าง | ≥256k | |||||||||||||
| PON OTDR | ||||||||||||||
| ความละเอียดตัวอย่าง | 0.015m-16m | |||||||||||||
| ความแม่นยำในการสะท้อน | ±2dB | |||||||||||||
| รูปแบบไฟล์ | รูปแบบไฟล์มาตรฐาน SOR | |||||||||||||
| โหมดการวัดการสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | |||||||||||||
| ระดับความปลอดภัยของเลเซอร์ | คลาส Ⅱ | |||||||||||||
| อัตราการรีเฟรช | 4Hz (Typ.) | |||||||||||||
| การจัดเก็บข้อมูล | ที่เก็บข้อมูลภายใน: 2GB, 200,000 เส้นโค้ง; ที่เก็บข้อมูลภายนอก: 64GB | |||||||||||||
| ตัวเชื่อมต่อ | FC/UPC (เปลี่ยนได้ SC, ST) | |||||||||||||
| อินเทอร์เฟซข้อมูล | USBA, พอร์ต Type-C, RJ45 LAN 10/100Mbit/s | |||||||||||||
| OPM | ||||||||||||||
| ช่วงความยาวคลื่น | 800nm~1700nm | |||||||||||||
| ตัวเชื่อมต่อ | ข้อต่อสากล FC/SC/ST | |||||||||||||
| ขอบเขตการทดสอบ | -50dBm~+26dBm/-70dBm~+6dBm | |||||||||||||
| ความไม่แน่นอน | ±5% | |||||||||||||
| ความยาวคลื่นการสอบเทียบ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||
| LS | ||||||||||||||
| ประเภทเลเซอร์ | FP-LD | |||||||||||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นเอาต์พุต OTDR | |||||||||||||
| กำลังขับ | ≥-5dBm(ไฟเบอร์ sM) | |||||||||||||
| โหมด | CW/270Hz/1kHz/2kHz | |||||||||||||
| เสถียรภาพ | CW,+0.5dB/15min(ทดสอบหลังจากอุ่นเครื่อง 15 นาที) | |||||||||||||
| ตัวเชื่อมต่อ | FC/UPC(เปลี่ยนได้ SC, ST) | |||||||||||||
| VFL | ||||||||||||||
| ความยาวคลื่น | 650nm士20nm | |||||||||||||
| กำลังขับ | ≥10mW | |||||||||||||
| โหมด | CW/1Hz/2Hz | |||||||||||||
| เสถียรภาพ | FC/UPC(เปลี่ยนได้ SC, ST) | |||||||||||||
| ดัชนีการสูญเสียแสง l อ้างอิงถึงแหล่ง lht ด้านบนและดัชนีมิเตอร์วัดกำลังแสง | ||||||||||||||
| อื่นๆ | ||||||||||||||
| จอแสดงผล | LCD สี 7 นิ้ว + หน้าจอสัมผัส ความละเอียด: 800×480 | |||||||||||||
| แหล่งจ่ายไฟ | อะแดปเตอร์ Type-c: อินพุต: 100v~240v, 50/60Hz, เอาต์พุต: 5V/3A, 9V/2A, 12V/1.5A แบตเตอรี่ลิเธียม: 3.7v,10400mAh | |||||||||||||
| อุณหภูมิในการทำงาน | -10°C~+50°C | |||||||||||||
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |||||||||||||
| ความชื้นสัมพัทธ์ | 0~95%, ไม่มีการควบแน่น | |||||||||||||
| น้ำหนัก | <1.2kg | |||||||||||||
| ขนาด | 215mmx160mmx50mm | |||||||||||||
| ฟังก์ชันของโฮสต์: OTDR/VFL/LS/OPM/แผนผังเหตุการณ์/การตรวจจับการสูญเสียแสง/การทดสอบ Ethemmet/การทดสอบระยะไกล/การจัดการไฟล์ | ||||||||||||||
| รายการการกำหนดค่า | ||||||||||||||
| เลขที่ | ชื่อ | ปริมาณ | หมายเหตุ | |||||||||||
| 1 | โฮสต์ | 1 | ||||||||||||
| 2 | อะแดปเตอร์ AC/DC | 1 | ||||||||||||
| 3 | ดิสก์ U (มีซอฟต์แวร์วิเคราะห์/คู่มือผู้ใช้) | 1 | ||||||||||||
| 4 | สายข้อมูล | 1 | ||||||||||||
| 5 | อะแดปเตอร์ OTDR SC | 1 | ||||||||||||
| 6 | อะแดปเตอร์ OPM SC | 1 | ||||||||||||
| 7 | คู่มือผู้ใช้ | 1 | ||||||||||||
| 8 | การรับรองการสอบเทียบ | 1 | ||||||||||||
| 9 | ใบรับรอง/ใบรับประกัน | 1 | ||||||||||||
| 10 | ผ้าฝ้ายทำความสะอาด | 10 | ||||||||||||
| 11 | ลูกบิดหนัง | 1 | ||||||||||||
| 12 | กระเป๋าเป้สะพายหลังพิเศษสำหรับเครื่องมือ | 1 | ||||||||||||
