| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HELLOSIGNAL® OR OEM |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| รายละเอียดการบรรจุ: | 10 ชิ้น / ถุงพลาสติก |
| เวลาการส่งมอบ: | โดยปกติ 25 วันหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | ไม่จํากัด |
| น้ําหนัก: | <1.2kg | ขนาด: | 227mmx160mmx70mm |
|---|---|---|---|
| อุณหภูมิการทํางาน: | -10℃～+50℃ | อุณหภูมิในการจัดเก็บ: | -40°C~+70°C |
| แสดง: | หน้าจอสัมผัสสี 7 นิ้วความละเอียด 1024x600 | ||
| เน้น: | otdr ออปติก แดมเนนเวลารีฟเลคเทอมเมตร,ออปติกส์ ทาเมนเทม ริฟเลคโตเมตร OTDR,OTDR ที่มีประสิทธิภาพสูง |
||

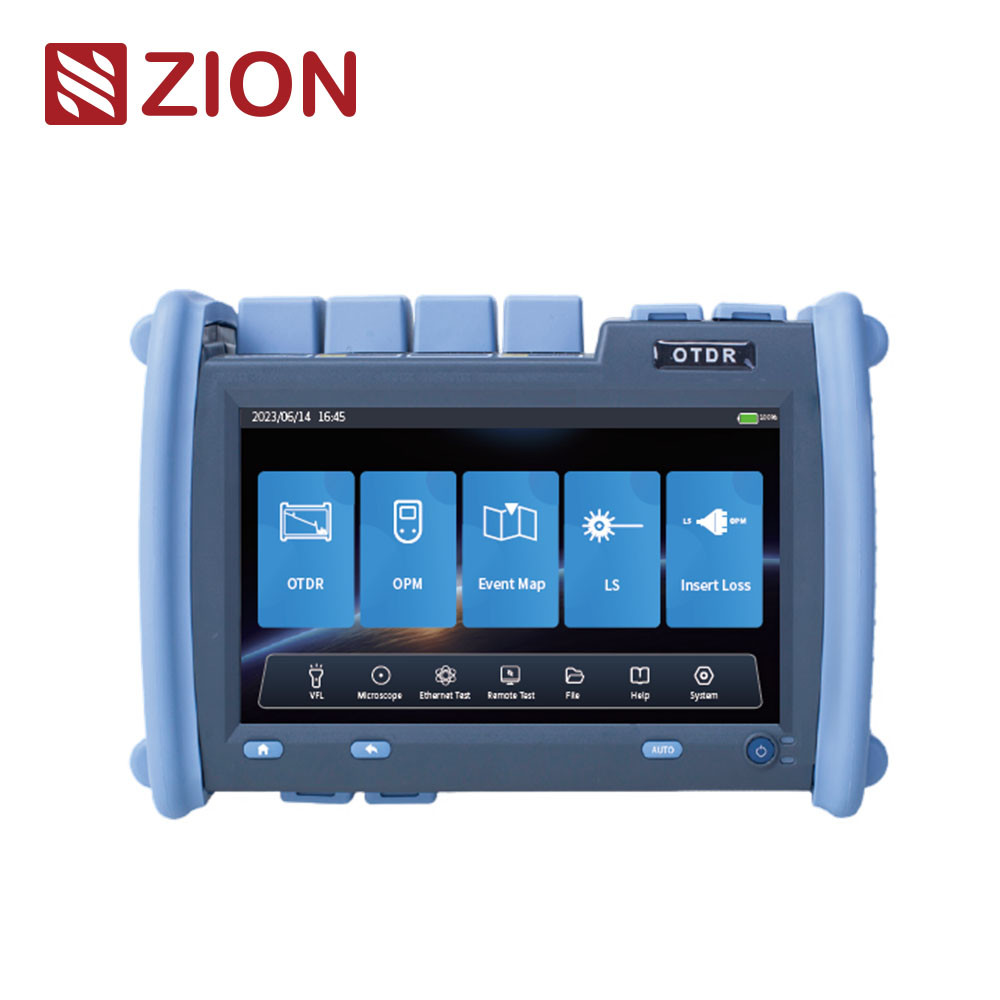

| ZCOTDR-6800 ซีรีส์ OTDR ที่ทํางานได้สูง ใช้จอสี 7 นิ้ว ทําให้การทํางานง่ายขึ้นมันรวมฟังก์ชันหลายฟังก์ชันเพื่อช่วยลูกค้าแก้ไขการทดสอบสนามเชื่อมต่อการสื่อสารและการบํารุงรักษาภายหลังได้อย่างมีประสิทธิภาพมากขึ้นระยะความแรงสูงสุดคือ 45dB สามารถเจาะผ่านเครื่องแยกแสงได้ เพื่อปรับปรุงผลงานในการทดสอบเครือข่าย PON ได้อย่างมีประสิทธิภาพ ซีรี่ย์ ZCOTDR-6800 ใช้เป็นหลักในการวัดความยาว, การสูญเสียและคุณภาพการเชื่อมต่อของไฟเบอร์ออปติกและเคเบิลการซ่อมแซมฉุกเฉิน, การพัฒนาและการวัดการผลิตของไฟเบอร์ออปติกและเคเบิลออปติก. |
||||||||||||||||||
| ลักษณะสินค้า | ||||||||||||||||||
| • โปรเซสเซอร์สี่แกน ระบบลินูคัส การควบคุมเรียบร้อย | |
|||||||||||||||||
| • พื้นที่ตาบอดในเหตุการณ์ขั้นต่ําคือ 0.8m, ระยะความจุสูงสุดคือ 45dB | ||||||||||||||||||
| • ความจุในการเก็บข้อมูลขนาดใหญ่ ระบบเก็บข้อมูลภายใน > 12 GB | ||||||||||||||||||
| • สร้างรายงานการตรวจสอบและการวินิจฉัยแบบ PDF ด้วยการคลิกเดียว | ||||||||||||||||||
| •จอจุลภาพ HD มูลติทัช ความละเอียด 1024X600 | ||||||||||||||||||
| • การทดสอบ PON เครือข่าย splitter สนับสนุนถึง 1/64 | ||||||||||||||||||
| • สูตรผลิตไฟล์ SOR มาตรฐาน | ||||||||||||||||||
| • ชื่อไฟล์สามารถออกได้ทั้งภาษาจีนและภาษาอังกฤษ | ||||||||||||||||||
| •บูรณาการ OTDR/VFL/LS/OPM/แผนที่เหตุการณ์/การทดสอบความสูญเสีย / End Face Identifier / Ethernet Remote / Network test การทดสอบระบบ |
||||||||||||||||||
| รายละเอียดเทคนิค | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| รุ่น | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| ประเภท | SM | MM | SM/MM | |||||||||||||||
| ความยาวคลื่น | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| ระยะทาง MaxDynamic ((dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| โซนตาบอดเหตุการณ์ | 1 เมตร | 0.8m | 0.8m | 1 เมตร | 0.8m | 1 เมตร | 1 เมตร | 1 เมตร | ||||||||||
| ATT เขตตาบอด | 5 เมตร | 4 เมตร | 4 เมตร | 5 เมตร | 4 เมตร | 4 เมตร | 5 เมตร | 5 เมตร | ||||||||||
| ระยะทดสอบ | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| ความกว้างของกระแทก | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| ความแม่นยํา | ±(0.75m+ระยะตัวอย่าง+0.005%xระยะทางการทดสอบ) | |||||||||||||||||
| ความแม่นยําของการสูญเสีย | ± 0.01dB/dB | |||||||||||||||||
| จุดตัวอย่างสูงสุด | ≥256k | |||||||||||||||||
| ความละเอียดตัวอย่าง | 00.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| ความแม่นยําของการสะท้อน | 00.03dB/dB | |||||||||||||||||
| รูปแบบไฟล์ | สูตรไฟล์มาตรฐาน SOR | |||||||||||||||||
| การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | |||||||||||||||||
| ระดับความปลอดภัยเลเซอร์ | ประเภท II | |||||||||||||||||
| อัตราการปรับปรุง | 3Hz (ประเภท) | |||||||||||||||||
| การเก็บข้อมูล | ≥12GB | |||||||||||||||||
| เครื่องเชื่อม | FC/UPc ((SC,ST เปลี่ยนแปลงได้) | |||||||||||||||||
| OPM | ||||||||||||||||||
| ระยะความยาวคลื่น | 800nm~1700nm | |||||||||||||||||
| เครื่องเชื่อม | สากล FC/SC/ST | |||||||||||||||||
| ขอบเขตการทดสอบ | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
| ความไม่แน่นอน | ± 5% | |||||||||||||||||
| ความยาวคลื่นการปรับ | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| ความยาวคลื่น | สอดคล้องกับความยาวคลื่นการออก OTDR | |||||||||||||||||
| พลังการออก | ≥-5dBm | |||||||||||||||||
| ความมั่นคง | CW, +0.5dB/15min (การทดสอบหลังการทําความร้อนก่อน 15 นาที) | |||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | |||||||||||||||||
| VFL | ||||||||||||||||||
| ความยาวคลื่น | 650nm士20nm | |||||||||||||||||
| พลังการออก | ≥ 10 mW | |||||||||||||||||
| รูปแบบ | CW/1Hz/2Hz | |||||||||||||||||
| เครื่องเชื่อม | FC/UPC ((SC,ST เปลี่ยนกันได้) | |||||||||||||||||
| อัตราการทดสอบความสูญเสียทางออนไลน์ (Optical LossTest index) หมายถึง อัตราการทดสอบแหล่งแสงและอัตราการทดสอบพลังงานทางออนไลน์ (optical power meter index) ที่กล่าวมาข้างต้น | ||||||||||||||||||
| อื่นๆ | ||||||||||||||||||
| การแสดง | หน้าจอสัมผัสสี 7 นิ้ว ความละเอียด 1024X600 | |||||||||||||||||
| พลังงานไฟฟ้า | แอดป์เตอร์ AC/DC: ทางเข้า: 100V~240V, 50/60Hz0.6A, Qutput: 12V-19v, 15A, แบตเตอรี่ลิธีਅਮ: 7.4v, 5200mAh | |||||||||||||||||
| อุณหภูมิการทํางาน | -10 °C ~ + 50 °C | |||||||||||||||||
| อุณหภูมิการเก็บรักษา | 40°C~+70°C | |||||||||||||||||
| ความชื้นสัมพัทธ์ | 0~95%, ไม่ปรับความหนา | |||||||||||||||||
| น้ําหนัก | < 1.2 กิโลกรัม | |||||||||||||||||
| ขนาด | 227mmx160mmx70mm | |||||||||||||||||
| อินเตอร์เฟซข้อมูล | สายพาน USB-Ax2, Type-C, RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
| การสูญเสียพลังงาน | < 6W | |||||||||||||||||
| ฟังก์ชันของโฮสต์: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test การตรวจสอบความเสียทางออนไลน์ | ||||||||||||||||||
| รายการการตั้งค่า | ||||||||||||||||||
| ไม่ | ชื่อ | จํานวน | คําสังเกต | |||||||||||||||
| 1 | โฮสต์ | 1 | ||||||||||||||||
| 2 | แอดป์เตอร์ AC/DC | 1 | ||||||||||||||||
| 3 | U disk ((มีซอฟต์แวร์การวิเคราะห์/คู่มือการใช้งาน) | 1 | ||||||||||||||||
| 4 | สายข้อมูล | 1 | ||||||||||||||||
| 5 | ตัวปรับอัตราการติดต่อ OTDR SC | 1 | ||||||||||||||||
| 6 | อัดแปลง OPM SC | 1 | ||||||||||||||||
| 7 | คู่มือผู้ใช้ | 1 | ||||||||||||||||
| 8 | ใบรับรองการปรับระดับ | 10 | ||||||||||||||||
| 9 | ใบรับรอง/บัตรรับประกัน | 1 | ||||||||||||||||
| 10 | ชิ้นผ้าสีสะอาด | 1 | ||||||||||||||||
| 11 | หมวกหนัง | 1 | ||||||||||||||||
| 12 | กระเป๋าเป้หลังพิเศษสําหรับเครื่องมือ | 1 | ||||||||||||||||
