| สถานที่กำเนิด: | หนิงโบเซี่ยงไฮ้ |
|---|---|
| ชื่อแบรนด์: | hellosignal |
| หมายเลขรุ่น: | RS-485 |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 กม |
| รายละเอียดการบรรจุ: | ม้วน, แกนไม้, กล่อง, พาเลท |
| เวลาการส่งมอบ: | โดยปกติ 25 วันทำการ |
| เน้น: | สายเคเบิล RS485 24AWG,สายเคเบิลสื่อสารอุตสาหกรรมแบบมีฉนวนฟอยล์+ถักเปีย,สายเคเบิลข้อมูล RS485 120Ω |
||
|---|---|---|---|
| ส่วนประกอบ | คำอธิบาย |
|---|---|
| ตัวนำ | ทองแดงเคลือบดีบุกแบบเกลียว 24AWG |
| โครงสร้างคู่ | คู่บิดพร้อมฉนวนหุ้มรหัสสี |
| ฉนวน | FPE (โฟมโพลีเอทิลีน) |
| ชีลด์ #1 | อะลูมิเนียมฟอยล์ (ครอบคลุม 100%) |
| ชีลด์ #2 | ถักทองแดงเคลือบดีบุก |
| สายระบายน้ำ | สายระบายน้ำทองแดงเคลือบดีบุกแบบเกลียว |
| ตัวเลือกแจ็คเก็ต | LSZH Eca / PVC CMP / FEP CMP / PE |
| สี | สีเทามาตรฐาน (อื่นๆ เป็นตัวเลือก) |
| Ripcord | รวมอยู่ด้วย |
| คุณสมบัติ | ค่า |
|---|---|
| ความต้านทาน DC | ~24 Ω/1000 ฟุต (78.7 Ω/กม.) |
| ความจุ (Cond-Cond) | 12.8 pF/ฟุต (42 pF/ม.) |
| ความจุ (Cond-Shield) | 75-76 pF/ม. โดยทั่วไป |
| อิมพีแดนซ์ลักษณะ | 120 Ω |
| ความเร็วในการขยายพันธุ์ | ~78% |
| พิกัดแรงดันไฟฟ้า | 300 V |
| คุณสมบัติ | ค่า |
|---|---|
| อุณหภูมิในการทำงาน | -20°C ถึง +60°C |
| รัศมีการโค้งงอ | ≥ 10 × O.D. |
| ความเหมาะสมต่อสิ่งแวดล้อม | ในร่ม / อุตสาหกรรม / Plenum / LSZH Safe Zones |
| เส้นทางแอปพลิเคชัน | ท่อร้อยสาย, ถาด, พื้นที่ Plenum, ห้องอุปกรณ์ |

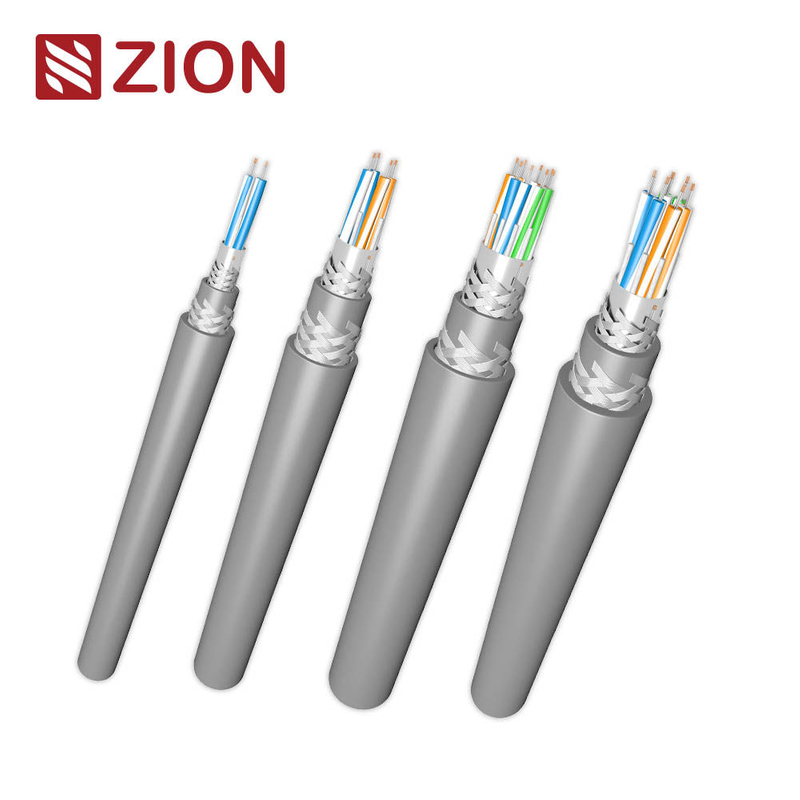

| รุ่น | คู่ | ประเภทแจ็คเก็ต | การป้องกัน | O.D. เล็กน้อย | แอปพลิเคชัน |
|---|---|---|---|---|---|
| 732011 | 1P | LSZH Eca | ฟอยล์ + ถัก | 0.270 นิ้ว (ตรวจพบ) | BMS, HVAC, การควบคุมสัญญาณ |
| 732013 | 1P | PVC CMP | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | Plenum fire-safe RS485 |
| 732014 | 1P | FEP CMP | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | การเดินสาย Plenum อุณหภูมิสูง |
| 732021 | 2P | LSZH Eca | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | BMS/HVAC หลายช่องสัญญาณ |
| 732023 | 2P | PVC CMP | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | แผงเตือนอัคคีภัย / FA |
| 732024 | 2P | FEP CMP | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | Plenum, พื้นที่ EMI สูง |
| 732025 | 2P | แจ็คเก็ต PE | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | กลางแจ้ง/อุตสาหกรรมเบา |
| 732031 | 3P | LSZH Eca | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | ระบบอัตโนมัติของอาคาร |
| 732041 | 4P | LSZH Eca | ฟอยล์ + ถัก | (สามารถดึงข้อมูลได้) | เครือข่าย RS485 แบบหลายโหนด |
