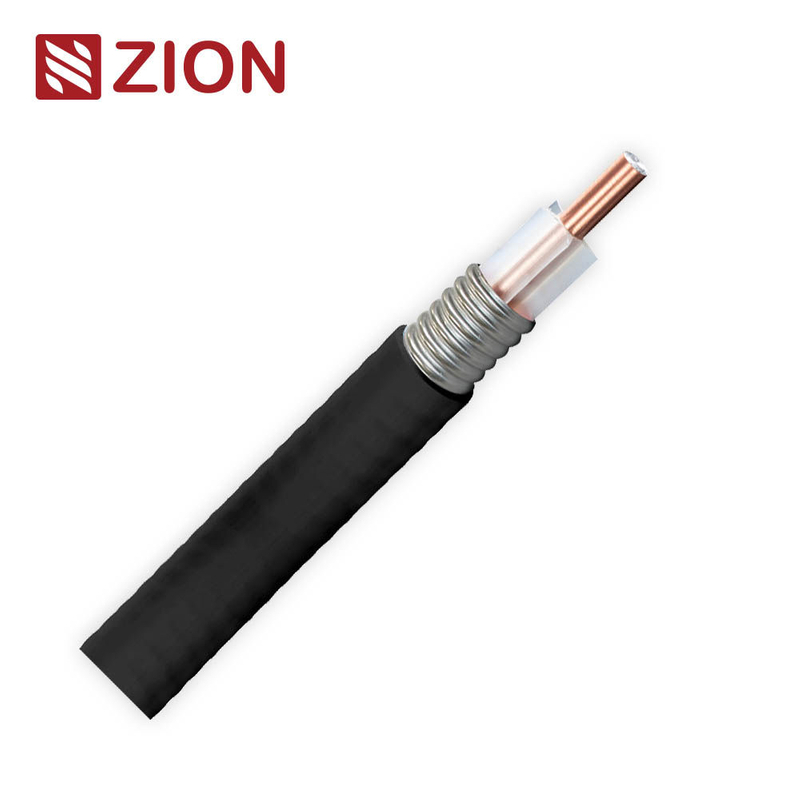

1/2" อลูมิเนียมอากาศ Dielectric RF สายโคเอชชียลสําหรับการส่งความประสิทธิภาพสูงถึง 6 GHz

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
ข้อมูลพื้นฐาน
สถานที่กำเนิด: หนิงโบเซี่ยงไฮ้
ชื่อแบรนด์: hellosignal
หมายเลขรุ่น: รฟ
จำนวนสั่งซื้อขั้นต่ำ: 10 กม
รายละเอียดการบรรจุ: ม้วน, แกนไม้, กล่อง, พาเลท
เวลาการส่งมอบ: โดยปกติ 25 วันทำการ
ราคาถูกที่สุด ติดต่อตอนนี้
ข้อมูลรายละเอียด
เน้น:

1/2 " RF สายเคเบิลโคเอชเชียล

,

สายเคเบิลไฟฟ้าแบบอากาศ 6 GHz

,

สายเคเบิลโคเอชเชียลอลูมิเนียมกระบวน

รายละเอียดสินค้า

■คําอธิบาย

สายเคเบิล RF โคเอชชียลแบบแอลูมิเนียม 1/2 นิ้วนี้ถูกออกแบบมาเพื่อการส่งสัญญาณ RF ที่มีประสิทธิภาพสูง ในด้านสื่อสารไร้สาย, โทรทัศน์และวิทยุ การออกอากาศ, การป้องกัน HF, โทรศัพท์มือถือ,และระบบ DAS ในอาคาร.
คอนดักเตอร์ CCA ที่มีรูปร่างแม่นยํา คอนดักเตอร์ภายนอกทองแดงแบบคลื่น และดีเอเล็คทริกที่ปรับปรุงให้มีความอ่อนแอต่ําและผลงานเบนด์กว้างที่มั่นคงถึง6 GHz.

■ลักษณะการออกแบบ

ส่วนประกอบ วัสดุ / รายละเอียด
หน่วยนําทางภายใน สายอัลลูมิเนียมเคลือบทองแดง Ø 4.75 ± 0.05 mm
การกันความร้อน โพลีเอเธลีนคัดกรอบ Ø 11.80 ± 0.20 มิลลิเมตร
ผ่าตัดภายนอก
อลูมิเนียมกระบวน, Ø 13.80 ± 0.15 มม.
ชุด PVC สีขาว Ø 15.90 ± 0.20 mm

■รายละเอียดไฟฟ้า

ปริมาตร มูลค่า
อุปสรรค 50 ± 2 Ω
ความ เร็ว ของ การ เผยแพร่ 0.88
ความจุ 75 pF/m
ความถี่ในการทํางานสูงสุด 6 GHz
ระดับพลังงานสูงสุด 40 กิโลกรัม
ความดันสูงสุด RF 2000 โวลต์
ความดันการทดสอบกระเพาะแจ็คเก็ต 8000 Vrms
ความต้านทาน DC ของตัวนําภายใน ≤ 1.58 Ω/km
ความต้านทานแบบ DC ของตัวนําทางภายนอก ≤ 2.29 Ω/km

■รายละเอียดสิ่งแวดล้อม

สภาพ ระยะอุณหภูมิ
การติดตั้ง -20°C ถึง +60°C
การดําเนินงาน -40°C ถึง +85°C
การเก็บรักษา -40°C ถึง +85°C

■รายละเอียดทางกล

ปริมาตร มูลค่า
ความแข็งแรงในการดึง 549 N
ขั้นต่ํารัศมีโค้ง (เดี่ยว) 76 มม.
ขั้นต่ํารัศมีโค้ง (ซ้ํา) ขนาด 127 mm
คราวบิด 5.4 N·m
ความแข็งแรงในการบดแผ่นเรียบ 12 N/mm

■เงื่อนไขมาตรฐาน

ความอ่อนแอ VSWR:วัดในอุณหภูมิแวดล้อม 20°C VSWR = 10
พลังงานเฉลี่ย:วัดที่อุณหภูมิบริเวณ 40°C VSWR = 10
พลังงานเฉลี่ย (อุณหภูมิสูง):อุณหภูมิภายในตัวนํา = 100 °C

■VSWR (เทียบเทียบคลื่นความดันยืน)

ระยะความถี่ VSWR แม็กซ์
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz ̇ 2200 MHz ≤ 113
2300 MHz ̇ 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz ̇ 6000 MHz ≤ 129

■การลดความแรงและการจัดการพลังงาน

ความถี่ (MHz) ความอ่อนแอแบบปกติ (dB/100 m) พลังงานเฉลี่ย (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■การบรรจุ

การบรรจุ: 500 m ต่อม้วน
ขนาดลวด: 75 × 53 × 75 ซม.

■การรับรอง

สายเคเบิลตรงกับมาตรฐานสากลที่เกี่ยวข้องสําหรับการถ่ายส่ง RF coaxial เอกสารการรับรองมีตามคําขอ

■การสั่งซื้อ

เลขส่วน คําอธิบาย
7101117 1-2 นิ้ว อลูมิเนียมอากาศ PVC ซีเอ็ม
7101117R 1-2" อลูมิเนียมอากาศ Dielectric PVC CMR/FT4
7101117P 1-2" อลูมิเนียมอากาศ Dielectric PVC CMP/FT6
