รายการ	ข้อมูลจำเพาะ

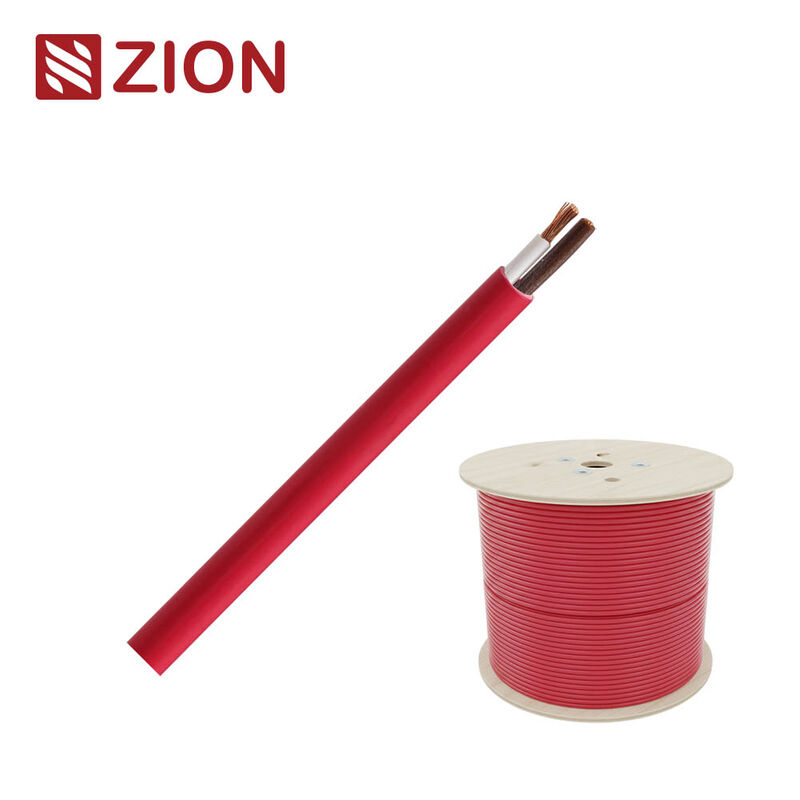

ชื่อผลิตภัณฑ์	สายเคเบิลทนไฟ
รุ่น	FR6387-UN-0225
ประเภทการก่อสร้าง	CU / FR / LSZH (ไม่มีฉนวน)
วัสดุตัวนำ	ทองแดงเปลือยตีเกลียว (Class 5, EN 60228)
ขนาดตัวนำ	45 × 0.25 มม.
ส่วนตัดขวางเล็กน้อย	2 × 2.5 ตร.มม.
แรงดันไฟฟ้าที่กำหนด	600 / 1000 V
อุณหภูมิในการทำงาน	−30 °C ~ +90 °C
สีภายนอก	สีแดง RAL 3000
มาตรฐานที่เกี่ยวข้อง	IEC 60331-21 (FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50200 PH120, CE, RoHS

ส่วนประกอบ	วัสดุ / คำอธิบาย	มาตรฐาน	ขนาด
ตัวนำ	ทองแดงเปลือยตีเกลียว	EN 60228	45 × 0.25 มม.
ความต้านทาน DC (20 °C)	—	EN 60228	7.98 Ω/km
ฉนวน	ยางซิลิโคน (ทนความร้อน)	IEC/EN 60811-203	หนา 0.58 มม.
เส้นผ่านศูนย์กลางฉนวน	—	IEC/EN 60811-201	3.1 ± 0.1 มม.
สีฉนวน	สีน้ำตาล / สีขาว	—	—
ความต้านทานฉนวน	> 200 MΩ/km	—	—
ชั้นป้องกันไฟ	เทปไมกา	—	0.14 × 24 มม.
ฉนวนโดยรวม	— (ชนิดไม่มีฉนวน)	—	—
สายระบายน้ำ	—	—	—
เปลือกนอก	LSZH (Low Smoke Zero Halogen)	IEC/EN 60811-202	หนา 0.7 มม.
เส้นผ่านศูนย์กลางภายนอก	—	IEC/EN 60811-203	7.8 ± 0.2 มม.
ระยะบิด	—	—	176 ± 10 มม.
ค่าเหนี่ยวนำ	—	—	2.3 mH/km
การทดสอบแรงดันไฟฟ้าสูง	EN 50288-7	3.0 kV / 1 นาที	—

รายการทดสอบ	มาตรฐาน	คำอธิบาย / ข้อกำหนด
ความทนไฟ	IEC 60331-21 (FE180) / BS 6387 CAT B, CAT C	รักษาความสมบูรณ์ของวงจรเป็นเวลา 180 นาทีที่ 750–950 °C
การแพร่กระจายของเปลวไฟ	IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4	จำกัดการแพร่กระจายของเปลวไฟบนสายเคเบิลเดี่ยวและสายเคเบิลรวมกลุ่ม
ความหนาแน่นของควัน	IEC 61034-1/2	การปล่อยควันต่ำเพื่อการมองเห็นและความปลอดภัย
การปล่อยก๊าซกัดกร่อน	IEC 60754-1/2 / EN 50267	การปล่อยก๊าซกรดต่ำ ปราศจากฮาโลเจน
การปฏิบัติตาม RoHS	EU Directive 2011/65/EU	ยืนยันแล้ว (Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE Free)
