| สถานที่กำเนิด: | หนิงโบเซี่ยงไฮ้ |
|---|---|
| ชื่อแบรนด์: | Zion communication |
| หมายเลขรุ่น: | FR331-UN |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 กม |
| รายละเอียดการบรรจุ: | ม้วน, แกนไม้, กล่อง, พาเลท |
| เวลาการส่งมอบ: | โดยปกติ 25 วันทำการ |

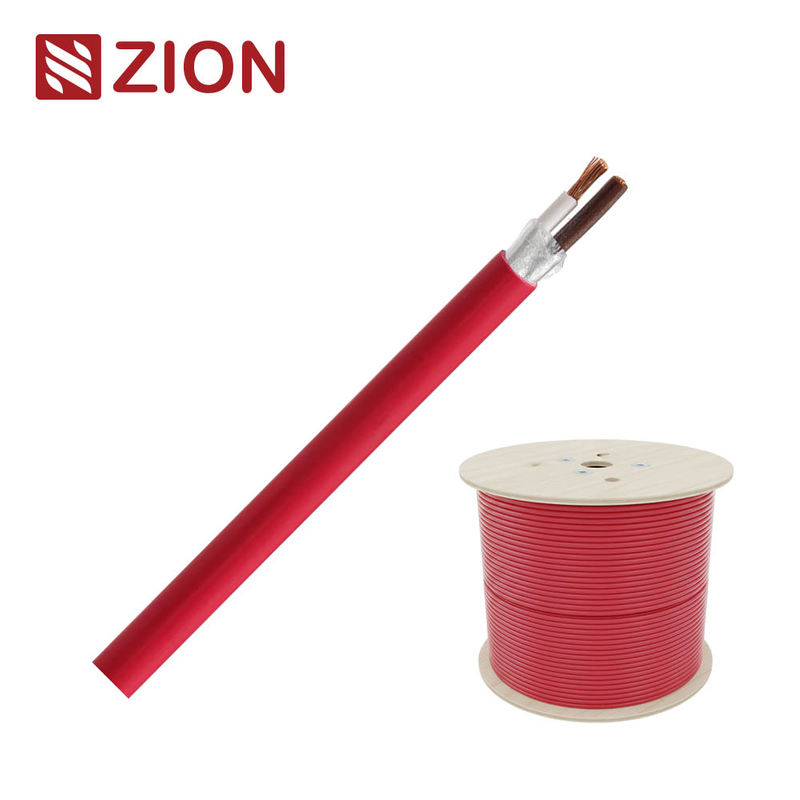

สายเคเบิลทนไฟ 2 × 1.5 ตร.มม. | BS 6387 / IEC 60331 / LSZH (สีแดง RAL 3000)
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อผลิตภัณฑ์ | สายเคเบิลทนไฟ |
| รุ่น | FR6387-UN-0215 |
| ประเภทการก่อสร้าง | CU / FR / LSZH (ไม่มีฉนวน) |
| วัสดุตัวนำ | ทองแดงเปลือยตีเกลียว (Class 5, EN 60228) |
| ขนาดตัวนำ | 28 × 0.25 มม. |
| ส่วนตัดขวางเล็กน้อย | 2 × 1.5 ตร.มม. |
| แรงดันไฟฟ้าที่กำหนด | 300 / 500 V |
| อุณหภูมิในการทำงาน | −30 °C ~ +90 °C |
| สีภายนอก | สีแดง RAL 3000 |
| มาตรฐานที่เกี่ยวข้อง | IEC 60331-21 (FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50200 PH120, CE, RoHS |
| ส่วนประกอบ | วัสดุ / คำอธิบาย | มาตรฐาน | ขนาด |
|---|---|---|---|
| ตัวนำ | ทองแดงเปลือยตีเกลียว | EN 60228 | 28 × 0.25 มม. |
| ความต้านทาน DC (20 °C) | — | EN 60228 | 13.3 Ω/km |
| ฉนวน | ยางซิลิโคน (ทนความร้อน) | IEC/EN 60811-203 | หนา 0.45 มม. |
| เส้นผ่านศูนย์กลางฉนวน | — | IEC/EN 60811-201 | 2.4 ± 0.1 มม. |
| สีฉนวน | สีน้ำตาล / สีขาว | — | — |
| ความต้านทานฉนวน | > 200 MΩ/km | — | — |
| ชั้นกั้นไฟ | เทปไมกา | — | 0.14 × 22 มม. |
| ฉนวนโดยรวม | — (ประเภทไม่มีฉนวน) | — | — |
| สายระบายน้ำ | — | — | — |
| เปลือกนอก | LSZH (Low Smoke Zero Halogen) | IEC/EN 60811-202 | หนา 0.6 มม. |
| เส้นผ่านศูนย์กลางภายนอก | — | IEC/EN 60811-203 | 6.3 ± 0.2 มม. |
| ระยะพิทช์ของการบิด | — | — | 106 ± 10 มม. |
| ค่าเหนี่ยวนำ | — | — | 2.3 mH/km |
| การทดสอบแรงดันไฟฟ้าสูง | EN 50288-7 | 2.0 kV / 1 นาที | — |
| รายการทดสอบ | มาตรฐาน | ข้อกำหนด / คำอธิบาย |
|---|---|---|
| ความทนไฟ | IEC 60331-21 (FE180) / BS 6387 CAT B, CAT C | รักษาความสมบูรณ์ของวงจรเป็นเวลา 180 นาทีที่ 750–950 °C |
| การแพร่กระจายของเปลวไฟ | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | จำกัดการแพร่กระจายของเปลวไฟบนสายเคเบิลเดี่ยวและสายเคเบิลรวมกลุ่ม |
| ความหนาแน่นของควัน | IEC 61034-1/2 | การปล่อยควันต่ำเพื่อการมองเห็นและความปลอดภัย |
| การปล่อยก๊าซกัดกร่อน | IEC 60754-1/2 / EN 50267 | ก๊าซกรดต่ำ ปราศจากฮาโลเจน |
| การปฏิบัติตาม RoHS | EU Directive 2011/65/EU | ยืนยันแล้ว (ปราศจาก Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE) |
ความต้านทานฉนวน: > 200 MΩ/km
ทนต่อแรงดันไฟฟ้า: 2.0 kV (1 นาที)
ค่าเหนี่ยวนำ: 2.3 mH/km
อุณหภูมิในการทำงาน: −30 °C ~ +90 °C
รัศมีการโค้งงอขั้นต่ำ: 10 × OD
ระยะเวลาการอยู่รอดจากไฟ: 180 นาที (FE180 / PH120)
สำหรับวงจรควบคุมและวงจรไฟฟ้าที่สำคัญซึ่งต้องทำงานต่อไปในระหว่างสภาวะไฟไหม้
ระบบเตือนอัคคีภัยและไฟฉุกเฉิน
การควบคุมการสกัดควันและสปริงเกอร์
อาคารสาธารณะ อุโมงค์ สนามบิน โรงพยาบาล ศูนย์ข้อมูล
ความทนไฟ FE180 / PH120: รักษาการทำงานได้นานถึง 180 นาทีที่ 950 °C
เปลือกนอก LSZH: การปล่อยควันต่ำและก๊าซที่ไม่เป็นพิษ
ฉนวนซิลิโคน + ไมกา: เสถียรภาพทางความร้อนและไดอิเล็กทริกที่ดีเยี่ยม
✅ คุณภาพที่ได้รับการรับรอง: สอดคล้องกับมาตรฐาน IEC, BS, EN, CE และ RoHS
