| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | ISO, CE, RoHS, UL |
| หมายเลขรุ่น: | ตู้ Rack เครือข่าย |
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
| รายละเอียดการบรรจุ: | 1 ชิ้น / ถุงพลาสติก, ชิ้น / กล่อง |
| เวลาการส่งมอบ: | ปกติ 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 30,000 ชิ้น / เดือน |
| แบบอย่าง: | ตู้ Rack เครือข่าย | บนาด: | ไซออน คอมมิวนิเคชั่น |
|---|---|---|---|
| สี: | ดำ,เทา | กำลังโหลด: | 60กก |
| เน้น: | ตู้แร็คเครือข่ายแบบโมดูลาร์ ดีไซน์แบบแพ็คแบน,ตู้เซิร์ฟเวอร์รับน้ำหนัก 800 กก.,ตู้ดาต้าเซ็นเตอร์ระบายอากาศสูงแบบหกเหลี่ยม |
||

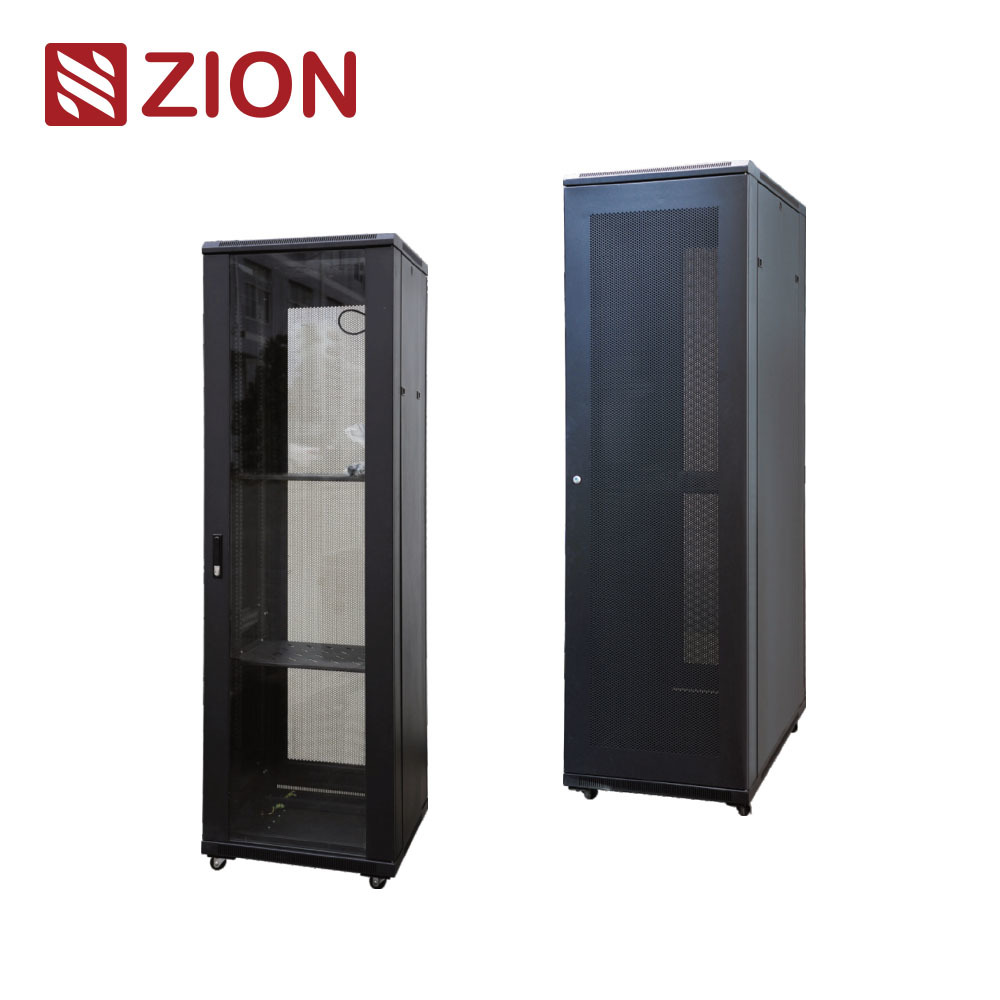

ZS Standing Network Cabinet เป็นรากที่ยืนอยู่บนพื้นของระดับโครงการที่ออกแบบมาสําหรับสภาพแวดล้อมพื้นฐานของเครือข่ายที่ต้องการความแข็งแรงทางเครื่องจักร การจัดสายไฟ การเข้าถึงบริการและความยืดหยุ่นในการใช้งานมันถูกวางไว้สําหรับศูนย์ข้อมูล ห้องโทรคมนาคม ระบบรักษาความปลอดภัย หน่วยเชื่อมต่อสายไฟโครงสร้าง และการติดตั้งเครือข่ายอุตสาหกรรม
เปรียบเทียบกับกระเป๋าไฟที่เบากว่า ซีรี่ย์ ZS เน้นการสร้างแบบโมดูล ประสิทธิภาพการระบายอากาศสูง และความเข้ากันได้อย่างกว้างขวางกับเซอร์เวอร์, สวิตช์, แพทชพานิล, PDU,และอุปกรณ์ติดตามที่ฉลาดโครงสร้างแผ่นพัสดุยังทําให้มันเหมาะสมสําหรับโครงการวิศวกรรมที่ใส่ใจประสิทธิภาพการขนส่งสินค้ามากเท่าที่การใช้งานในสถานที่
ซีรี่ย์ ZS ถูกสร้างขึ้นรอบการใช้งานเชิงปฏิบัติการ คุณสมบัติหลักของมัน ปรับปรุงการสนับสนุนอุปกรณ์และช่วยให้ทีมงานรักษาตู้ใช้งานได้หลังจากการติดตั้ง.
| ลักษณะ | จุดการออกแบบ | ความคุ้มค่าทางวิศวกรรม |
|---|---|---|
| โครงสร้างปั่นเสริม | กรอบเหล็กความแข็งแรงสูง | รองรับการติดตั้งอุปกรณ์ที่มั่นคงมากขึ้น |
| การออกแบบกระเป๋าสตางค์ | การส่งโดยไม่ประกอบกัน ลดปริมาณลงประมาณ 40% | ช่วยลดต้นทุนด้าน logistics และการจัดเก็บ |
| ประตูระบายอากาศสูง | ประตูด้านหน้าและด้านหลังทรงสี่เหลี่ยม perforated, การเปิด 180 ° | ปรับปรุงเส้นทางการเย็นและการเข้าถึงอุปกรณ์ |
| แผ่นข้างที่ถอดได้ | แผ่นปลดเร็ว ปิดแบบเลือก | การเข้าถึงบริการที่รวดเร็วและการควบคุมความปลอดภัยที่ดีขึ้น |
| รถรางติดตั้งที่ปรับได้ | โปรไฟล์เคลื่อนไหวทรง S | ติดกับความลึกของอุปกรณ์ที่แตกต่างกันได้ง่ายขึ้น |
| ขา + คีสเตอร์ | เครื่องปรับเท้าและเครื่องปรับความเคลื่อนไหว | รองรับทั้งความแม่นยําการตั้งตําแหน่งและกระบวนการกระเป๋า |
| การจัดการสายไฟฟ้าแบบยืดหยุ่น | การเข้าด้านบน, การเข้าด้านล่างที่ปรับได้, และเส้นทางใต้ฐาน | ช่วยรักษาระบบสายไฟฟ้าที่สะอาดขึ้น |
| การรักษาความปลอดภัยและการตั้งพื้นที่ | ประตูที่ล็อคได้ ประตูติดดินแบบบูรณาการ | ปรับปรุงความน่าเชื่อถือในการใช้งานวิศวกรรม |
| อุปกรณ์เสริมเข้ากันได้ | สนับสนุนชั้น, PDU, หน่วยเย็น, ผู้จัดการสายเคเบิล, โมดูลสมาร์ท | ปรับปรุงความยืดหยุ่นในการปรับปรุงตลอดรอบชีวิตของกระเป๋า |
สําหรับทีมวิศวกรรม, การจัดซื้อและโครงการ, ข้อจําแนกที่สําคัญที่สุดคือความหนาของวัสดุ, ความจุภาระ, ระดับการป้องกัน, กระบวนการเคลือบ, และความสอดคล้องกับมาตรฐานสากลนี่คือรายการที่ส่งผลต่ออายุการใช้งาน, ความเหมาะสม และความมั่นใจในการติดตั้ง
| รายการ | รายละเอียด | ความหมายของการเลือก |
|---|---|---|
| วัสดุ | SPCC เหล็กม้วนเย็นคุณภาพสูง | วัสดุพื้นฐานที่น่าเชื่อถือสําหรับตู้เครือข่ายและตู้โทรคมนาคม |
| ความหนาของโปรไฟล์การติดตั้ง | 20.0 มิลลิเมตร | สําคัญต่อความแข็งแรงของรถไฟและการสนับสนุนอุปกรณ์ |
| ความหนาของโครงสร้างอื่น ๆ | 1.2 มิลลิเมตร | ความแข็งแรงและประสิทธิภาพการผลิต |
| การบํารุงผิว | การลดไขมัน → การปิเคิล → การฟอสเฟต → การเคลือบผง | สนับสนุนความทนทานการเคลือบและความสม่ําเสมอบนผิวที่ดีกว่า |
| ความสามารถในการบรรทุกสแตติก | น้ําหนักสูงสุด 800 กิโลกรัมบนเท้าปรับ | ขั้นต่ําหลักสําหรับการจัดจําหน่ายเครือข่ายหนักและอุปกรณ์ทํางานผสม |
| ระดับการป้องกัน | IP20 | เหมาะสําหรับสภาพแวดล้อมภายในที่ควบคุม |
| รายละเอียดการระบายอากาศ | รูปแบบช่องอากาศทรงหกเหลี่ยม อัตราการอากาศแสดงเป็น 71% | มีประโยชน์เมื่อประสิทธิภาพการไหลของอากาศเป็นความสําคัญ |
| การปฏิบัติตามมาตรฐาน | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 ส่วน 1 & ส่วน 7 มาตรฐาน ETSI | สนับสนุนความสอดคล้องอย่างกว้างขวางกับความต้องการของเรคและเรือนที่ระดับนานาชาติ |
ตู้ ZS ได้ถูกออกแบบมาสําหรับสภาพแวดล้อมโครงการที่ต้องการที่อยู่อาศัยอุปกรณ์ที่น่าเชื่อถือและการเข้าถึงที่มีการจัดระเบียบ แทนที่จะเป็นกองที่ราคาถูกง่าย ๆมันเหมาะสมกับพื้นที่ไอทีแบบปกติ และห้องพื้นฐานที่เชี่ยวชาญมากกว่า.
| การใช้งาน | ความ จําเป็น แบบ | แนะนําให้คณะรัฐมนตรีมุ่งเน้น |
|---|---|---|
| ศูนย์ข้อมูล | กระแสอากาศ การจัดตั้งสายไฟฟ้า ความหนาแน่นของอุปกรณ์ | ใช้ประตูที่มีอากาศ, ความลึกเพียงพอ, และการวางแผนเชือกด้านบน / ด้านล่างที่ดี |
| ห้องโทรคมนาคม | โครงสร้าง rack ที่น่าเชื่อถือ และความสอดคล้องกับมาตรฐาน | ให้ความสําคัญกับความแข็งแรงของรถราง, การติดพื้นดิน, และการล็อคอย่างปลอดภัย |
| ระบบความปลอดภัย | บ้านที่จัดตั้งสําหรับอุปกรณ์พลังงาน, เครือข่ายและเครื่องควบคุม | เลือกเส้นทางสายเคเบิลที่ใช้ได้ และการเข้าถึงบริการ |
| หน่วยเชื่อมต่อสายไฟฟ้าที่มีโครงสร้าง | พื้นที่ปรับและรองรับอุปกรณ์เสริม | พิจารณาความกว้าง 800 มิลลิเมตรเมื่อพื้นที่สายเคเบิลด้านข้างที่จําเป็น |
| การติดตั้งเครือข่ายอุตสาหกรรม | บ้านที่มั่นคงและการเข้าถึงที่รักษาได้ | เน้นโครงสร้างที่แข็งแกร่งและความปลอดภัยของตู้ |
สําหรับการเลือกกระเป๋าสตางค์ การตัดสินใจหลัก ไม่ใช่แค่ความสูง U นักวิศวกรควรตัดสินใจตามปริมาณสายไฟฟ้า ความต้องการการไหลของอากาศ ความลึกของการติดตั้งและว่าโครงการต้องการบ้าน rack หลักหรือแพลตฟอร์มตู้ที่พร้อมปรับปรุงมากขึ้น.
| ถ้าโครงการของคุณดูแบบนี้ | ความกังวลหลัก | การเลือกที่ดีกว่า | ทําไม |
|---|---|---|---|
| ความต้องการปริมาณสินค้าที่ต่ํากว่าสําหรับการจัดส่งโครงการ | ประสิทธิภาพการขนส่ง | การจัดทําแบบกระเป๋าแผ่น | ลดปริมาณการจัดส่งและปรับปรุงการจัดส่งเครื่องยนต์จํานวนมาก |
| ต้องการการไหลอากาศที่ดีกว่าสําหรับอุปกรณ์ที่ใช้งาน | ประสิทธิภาพในการเย็น | ตัวเลือกประตูอากาศหรือประตู perforated | เส้นทางระบายอากาศที่ดีกว่าประตูปิด |
| ปริมาณสายไฟฟ้าขนาดใหญ่หรือความสําคัญในการนําสายไฟฟ้าข้างไป | การจัดการสายเคเบิล | ตู้ความกว้าง 800 มม | สามารถสนับสนุนส่วนส่วนของเครื่องระยะและเครื่องจัดการสายไฟฟ้าแนวตั้ง |
| ความลึกของอุปกรณ์ผสมผสานในราฟเดียว | ความยืดหยุ่นในการติดตั้ง | การออกแบบรางปรับได้ | เหมาะกับการผสมความลึกของอุปกรณ์มากขึ้น |
| อุปกรณ์ passive หลัก ความร้อนต่ํา การบรรทุกสายไฟฟ้าง่าย | การควบคุมงบประมาณ | ประตูธรรมดาและทางเลือกความลึก | หลีกเลี่ยงการระบุระบายอากาศพิเศษหรือขนาด |
| จําเป็นต้องขยายอุปกรณ์เสริมในอนาคต | ความยืดหยุ่นของวงจรชีวิต | เลือกรุ่นที่สอดคล้องกับ PDU, shelf, fan tray และการใช้งานผู้จัดการสาย | ลดความขัดแย้งในการปรับปรุงในอนาคต |
ซีรี่ย์ ZS มีหลายรูปแบบประตูหน้าและหลัง เพื่อให้โครงการสามารถปรับสัดส่วนการไหลของอากาศ ความเห็นและลักษณะนี้เป็นประโยชน์เมื่อห้องหรือภาระอุปกรณ์ที่แตกต่างกันต้องการการเข้าถึงและพฤติกรรมการเย็นที่แตกต่างกัน.
| ประเภทประตู | คุณลักษณะทั่วไป | ที่เหมาะสมที่สุด |
|---|---|---|
| ประตูแก้วแข็ง | การตรวจสอบทางสายตา | โครงการที่ต้องการหน้าตาที่สะอาดกว่า |
| ประตูเหล็ก ไม่มีรู | การปรากฏตัวแบบปิด | การใช้งานพื้นฐานที่ปิดด้วยความต้องการการไหลของอากาศที่ต่ํากว่า |
| ประตูกระจกที่มีขอบลม | ความเห็นและการระบายอากาศ | กล่องเครือข่ายใช้งานทั่วไป |
| ประตูแผ่นอากาศ | ประตูโลหะที่กํากับการไหลของอากาศ | ห้องที่มีความร้อนสูงขึ้นหรือห้องที่มีอุปกรณ์ทํางาน |
| ประตูระบายอากาศสองส่วน | สไตล์เปิดประตูแยก | ทางเข้าประตูหลังในทางเดินที่แคบ |
| ประตูอากาศแบบ Arc | การออกแบบที่ชัดเจนและการอากาศ | โครงการที่มีความต้องการทั้งด้านความงามและความเย็น |
| ประตูระบายอากาศจากแผ่นแข็งแรง | สไตล์โลหะแบบแรง | โครงการที่ให้ความสําคัญต่อความทนทานและการไหลของอากาศ |
ซีรี่ย์ ZS ครอบคลุมแพลตฟอร์ม 18U, 22U, 27U, 32U, 37U, 42U, 45U และ 47U ผ่านครอบครัวความกว้าง 600 mm และ 800 mmและว่ามีการต้องการพื้นที่เคเบิลข้างเพิ่มเติมหรือไม่.
| ระยะ U | ความกว้าง 600 มม ตัวอย่าง | ความกว้าง 800 มม ตัวอย่าง | การใช้ทั่วไป |
|---|---|---|---|
| 18U | ZS6618 / ZS6818 / ZS6918 / ZS6018 | ZS8618 / ZS8818 / ZS8918 / ZS8018 | รากโครงการขนาดเล็ก |
| 22U | ZS6622 / ZS6822 / ZS6922 / ZS6022 | ZS8622 / ZS8822 / ZS8922 / ZS8022 | ห้องสาขาและเรคขนาดกลาง |
| 27U / 32U | ZS6627 / ZS6827 / ZS6927 / ZS6027; ZS6632 / ZS6832 / ZS6932 / ZS6032 | ZS8627 / ZS8827 / ZS8927 / ZS8027; ZS8632 / ZS8832 / ZS8932 / ZS8032 | การจัดตั้งเครือข่ายผสมผสานและสายไฟฟ้า |
| 37U / 42U | ZS6637 / ZS6837 / ZS6937 / ZS6037; ZS6642 / ZS6842 / ZS6042 / ZS6242 | ZS8637 / ZS8837 / ZS8937 / ZS8037; ZS8642 / ZS8842 / ZS8042 / ZS8242 | ห้องขนาดใหญ่และเร็กหลัก |
| 45U / 47U | ZS6645 / ZS6845 / ZS6045 / ZS6245; ZS6647 / ZS6847 / ZS6047 / ZS6247 | ZS8645 / ZS8845 / ZS8045 / ZS8245; ZS8647 / ZS8847 / ZS8047 / ZS8247 | การจัดจําหน่ายขนาดใหญ่หรือพร้อมในอนาคต |
ค่าใช้จ่ายกระเป๋าสตางค์ควรถูกประเมินเป็นค่าใช้จ่ายของโครงการ ไม่ใช่แค่รายการของสายฮาร์ดแวร์และการไหลเวียนของอากาศทั้งหมดมีอิทธิพลต่อต้นทุนการครอบครองทั้งหมด หลังจากที่ตู้เสื้อผ้ามาถึงที่สถานที่.
| พื้นที่การประเมิน | ความเสี่ยงของกระเป๋ากระเป๋ากระเป๋า | ข้อดีของ ZS Cabinet | ผล กระทบ |
|---|---|---|---|
| โลจิสติก | ค่าขนส่งสูงขึ้นต่อตู้ | แนวทางการขนส่งแบบกระเป๋าเรียบ | ประสิทธิภาพการขนส่งสินค้าที่ดีขึ้นสําหรับการดําเนินโครงการ |
| การสนับสนุนอุปกรณ์ | ความอ่อนแอของรถไฟ หรือความมั่นใจในโครงสร้างที่ไม่ดี | 2.0 มิลลิเมตร โปรไฟล์การติดตั้งและการออกแบบกรอบเสริม | ความมั่นคงที่ดีกว่าสําหรับอุปกรณ์ในพื้นฐานที่ทํางาน |
| การเย็น | ระบบอากาศที่จํากัดและการสะสมความร้อน | ตัวเลือกประตูระบายอากาศและการออกแบบระบายอากาศสูง | ความเสี่ยงการไหลของอากาศที่ต่ํากว่าสําหรับการจัดตั้งเครือข่ายที่ทํางาน |
| การเข้าถึงการบํารุงรักษา | การบริการช้าลง การเข้าถึงทางด้านที่ยาก | แผ่นข้างที่ปลดเร็วและเปิดประตู 180 ° | การติดตั้งเร็วขึ้นและการบริการต่อ ๆ ไปง่ายขึ้น |
| การจัดการสายเคเบิล | เส้นทางที่สับสน ลดการไหลของอากาศ การแก้ไขปัญหาที่ยาก | ตัวเลือกการเคลื่อนที่ด้านบน, ด้านล่าง และด้านล่างฐาน; อุปกรณ์เสริม 800 มม | การจัดวางรางที่สะอาดขึ้น และการรักษาได้ดีขึ้นในระยะยาว |
| เพิ่มความยืดหยุ่น | ข้อจํากัดของอุปกรณ์เสริม | ความเข้ากันได้อย่างกว้างขวางกับชั้นวางของ, PDUs, หน่วยพัดลม, ผู้จัดการสายเคเบิล, โมดูลสมาร์ท | การปรับปรุงรอบชีวิตที่ดีขึ้น |
โครงการ ZS Standing Network Cabinet เป็นโครงการที่ใช้ได้ในระดับโครงการสําหรับโครงการโครงการโครงการโครงการโครงการโครงการโครงการเคลื่อนไหวสายเคเบิลแบบยืดหยุ่น, ตัวเลือกประตูหลายประตู และความเข้ากันได้กับระบบนิเวศอุปกรณ์เสริมที่กว้างขวาง
สําหรับการเลือกที่รวดเร็วขึ้น ยืนยัน 6 ปริมาตรก่อนสั่ง: ความสูง U ที่จําเป็น ความกว้างของตู้ ความลึกของตู้ ประเภทประตู ระดับการไหลของอากาศ และแผนอุปกรณ์เสริมอินทุ้นเหล่านี้มักจะกําหนดรูปแบบ ZS ที่ถูกต้องได้แม่นยํากว่าการเปรียบเทียบตัวเลขชิ้นส่วน.
