| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | ISO, CE, RoHS, UL |
| หมายเลขรุ่น: | ตู้ Rack เครือข่าย |
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
| รายละเอียดการบรรจุ: | 1 ชิ้น / ถุงพลาสติก, ชิ้น / กล่อง |
| เวลาการส่งมอบ: | ปกติ 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 30,000 ชิ้น / เดือน |
| แบบอย่าง: | ตู้ Rack เครือข่าย | บนาด: | ไซออน คอมมิวนิเคชั่น |
|---|---|---|---|
| สี: | ดำ,เทา | กำลังโหลด: | 60กก |
| เน้น: | ตู้ติดผนังรับน้ำหนัก 60 กก.,ตู้แร็คเครือข่ายโครงสร้างเหล็ก,ตู้แบบ 19 นิ้ว ประตูหน้ากระจกนิรภัย |
||

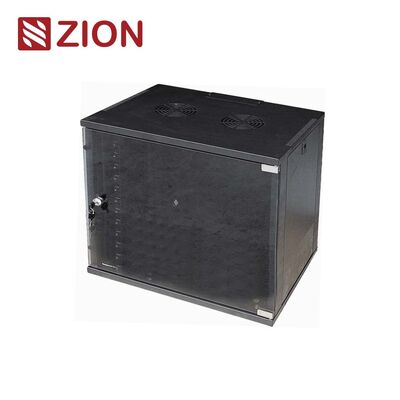

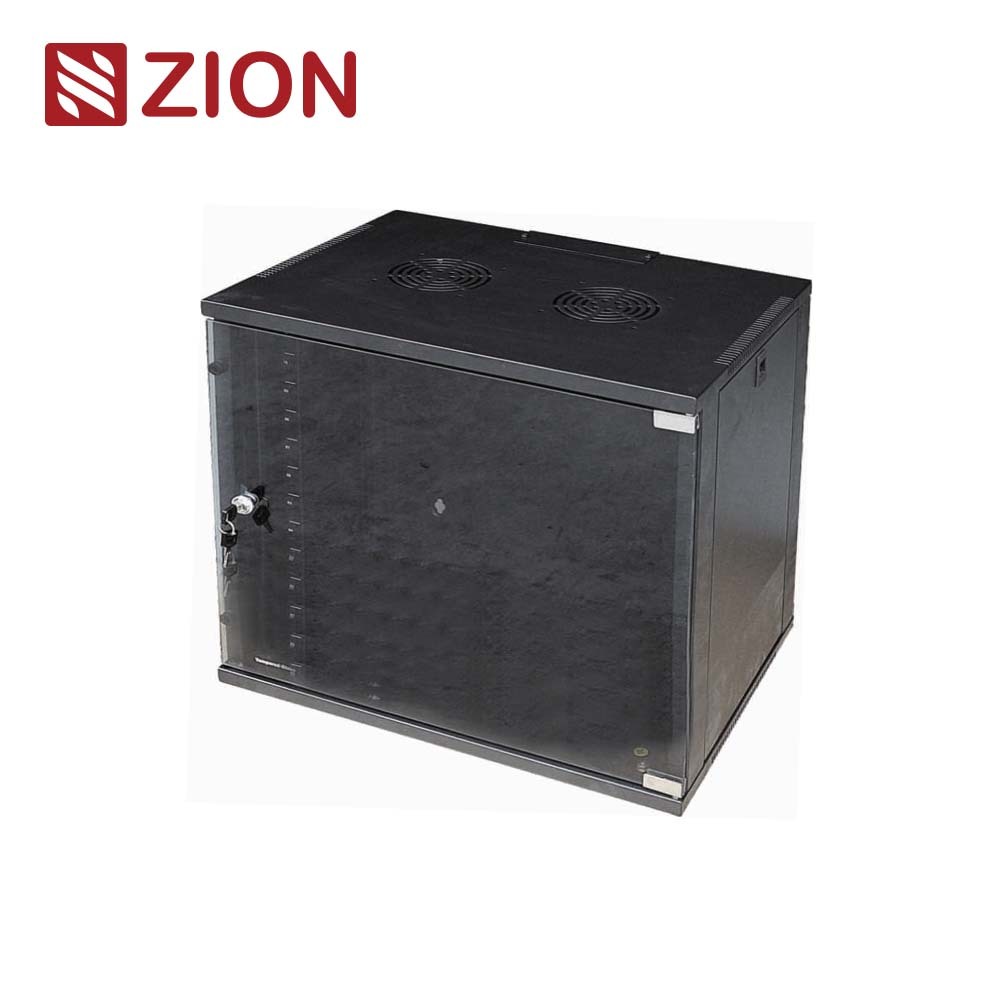

ZM-C Single Section Wall Cabinet เป็นกระเป๋าสตางค์ที่ติดติดผนังขนาด 19 นิ้ว ที่ถูกออกแบบมาสําหรับเครือข่ายขนาดเล็ก โทรคมนาคม และอุปกรณ์รักษาความปลอดภัยและการใช้อุปกรณ์เบาที่น่าเชื่อถือ.
เพิ่มภาพด้านหน้าสินค้า, ภาพโปรไฟล์การติดตั้งภายใน, สถานที่โครงการที่ติดตั้ง, หรือภาพการบํารุงรักษาประตูเปิดที่นี่
เหมาะสําหรับการแสดงการติดตั้ง, ภาพรวมโรงงาน, คําอธิบายการนําสายเคเบิล, หรือการนําเสนอการปรับปรุงอากาศ
ตู้ผนังส่วนเดียว ZM-C ได้วางไว้เป็นห้องคอมแพ็คต์ขนาด 19 นิ้ว สําหรับระบบเครือข่ายเล็ก, โทรคมนาคม และระบบรักษาความปลอดภัยมันถูกออกแบบสําหรับการจัดจําหน่ายในภายในความเบาของภารกิจที่ตู้ยืนพื้นจะ oversizedแต่การป้องกันอุปกรณ์ การจัดเส้นทางและการเข้าถึงที่ควบคุมยังจําเป็น
โครงสร้างกรอบเหล็ก, ระบบการติดตั้งปรับและการออกแบบการจัดการสายไฟฟ้าทําให้มันเหมาะสมสําหรับการใช้งานด้านขอบจริง,แต่ยังมีสมดุลระหว่างความสะดวกในการติดตั้ง การเข้าถึงการบํารุงรักษา และความเข้ากันได้ของอุปกรณ์
ตู้กําแพงที่เหมาะสมควรถูกเลือกโดยสภาพการใช้งานจริง ไม่ใช่แค่ขนาดของชุดเรค ความลึก ความแข็งแรงของผนัง ทิศทางของเคเบิลและอุปกรณ์ความหนาวบ่อยครั้งตัดสินใจว่าโครงการยังคงง่ายในการบํารุงรักษาหลังจากการติดตั้ง.
ตู้ ZM-C ได้ถูกออกแบบมาเพื่อรองรับการติดตั้งและการบริการอย่างมีประสิทธิภาพในสภาพแวดล้อมภายในที่คอมพัคต์โครงสร้างและลักษณะการเดินทางของมันเน้นการใช้งานของโครงการจริงมากกว่าความซับซ้อนที่ไม่จําเป็น.
| ลักษณะ | ความ หมาย | ประโยชน์จากโครงการ |
|---|---|---|
| โครงสร้างกรอบเหล็ก | กระเป๋าสตางค์ขนาดเดียวที่มีการประดิษฐ์อย่างแม่นยํา | เพิ่มความแข็งแรงและความมั่นใจในการติดตั้ง |
| 19′′ อุปกรณ์ที่เข้ากันได้ | เหมาะสําหรับอุปกรณ์ IT และโทรคมนาคมมาตรฐาน | ปรับปรุงการวางแผนความเหมาะสมของอุปกรณ์ |
| ประตูหน้ากระจกกระชับ | โครงสร้างปั่นที่มีช่องเปิดมากกว่า 180° | ทําให้การติดตั้ง ตรวจสอบ และบํารุงรักษาง่ายขึ้น |
| แผ่นด้านที่บล็อต | การติดตั้งและบํารุงรักษาง่าย | ช่วย ลด ปัญหา ใน งาน ประกาศ |
| ทางเข้าสายไฟฟ้าด้านบนและด้านล่าง | แผ่นปกปิดสําหรับเส้นทางที่จัดวาง | ปรับปรุงวินัยสายเคเบิลและลําดับเส้นทาง |
| รถรางติดตั้งที่ปรับได้ | โปรไฟล์ทรง L สําหรับการปรับความลึก | รองรับการปรับแต่งอุปกรณ์ที่แม่นยํากว่า |
| แฟนพร้อมด้านบน | รองรับการปรับปรุงอากาศ | มีประโยชน์เมื่อต้องการการจัดการความร้อนอย่างมีประสิทธิภาพ |
| รายการ | รายละเอียด |
|---|---|
| มาตรฐาน Rack | 19 นิ้ว |
| วัสดุกรอบ | SPCC เหล็กม้วนเย็นคุณภาพสูง |
| ความหนาของโปรไฟล์การติดตั้ง | 1.2 มิลลิเมตร |
| ส่วนอื่น ๆ ความหนา | 10.0 มิลลิเมตร |
| การบํารุงผิว | การลดไขมัน → การปิเคิล → การฟอสเฟต → การเคลือบผง |
| ความสามารถในการบรรทุกสแตติก | ยาวไม่เกิน 60 กิโลกรัม |
| ระดับการป้องกัน | IP20 |
| ประตูหน้า | ประตูหน้ากระจกกระชับ |
| เปิดประตู | มากกว่า 180° |
| การเข้าสายเคเบิล | ช่องเข้าสายไฟฟ้าด้านบนและด้านล่าง พร้อมแผ่นปิด |
| การระบายอากาศ | แผ่นด้านบนพร้อมแฟน |
| การปฏิบัติตามมาตรฐาน | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41497 ส่วน 1, DIN 41494 ส่วน 7, GB/T 3047.2-92 |
| การตั้งตําแหน่งการใช้งาน | การใช้อุปกรณ์เบาสําหรับระบบเครือข่ายภายใน, โทรคมนาคม และอุปกรณ์รักษาความปลอดภัย |
ตู้ ZM-C ใช้สแตนเลสม้วนเย็น SPCC เป็นวัสดุโครงสร้างหลัก และรวมร่างตู้, แผ่นข้าง, โปรไฟล์การติดตั้ง, ประตูหน้า,และล็อคโครงสร้างในรูปแบบคอมแพคต์ติดผนังโครงสร้างของมันถูกออกแบบขึ้นรอบการเข้าถึงเชิงปฏิบัติการและการจัดตั้งการใช้งานเบา
| องค์ประกอบโครงสร้าง | คําอธิบาย | ความคุ้มค่าทางวิศวกรรม |
|---|---|---|
| หน้าปก | ช่องปกด้านบนที่มีพื้นที่พร้อมเป่า | สนับสนุนการจัดระบบการเข้าถึงด้านบนและการปรับปรุงอากาศ |
| กองคณะรัฐมนตรี | องค์ประกอบส่วนใหญ่ของห้อง | สร้างกรอบบรรทุกภาระที่คอมแพคต์ |
| แผ่นด้านข้าง | แผนการเข้าถึงด้านข้างที่พับ | ปรับปรุงความสะดวกในการติดตั้งและบํารุงรักษา |
| โปรไฟล์การติดตั้ง | โครงสร้างรางปรับรูป L | ช่วยให้ความลึกและตําแหน่งของอุปกรณ์ |
| ประตูหน้า | ประตูกระจกกระชับเปิดมากกว่า 180° | รองรับการตรวจสอบทางสายตาและการเข้าถึงด้านหน้าที่ง่ายขึ้น |
| ล็อค | ปิดความปลอดภัยพื้นฐาน | เพิ่มการควบคุมการเข้าถึงสําหรับอุปกรณ์ที่ติดตั้ง |
สําหรับตู้ผนังขนาดเล็ก คุณภาพโครงสร้างสําคัญมากที่สุดเมื่อพื้นที่ทํางานมีพื้นที่จํากัดและรถไฟที่ปรับได้มักจะลดแรงงานสนามมากกว่าการเปรียบเทียบความหนาที่ง่ายๆ.
ZM-C เหมาะสําหรับโครงการภายในที่ความหนาแน่นของอุปกรณ์มีปริมาณปานกลาง สถานที่จํากัด และต้องการห้องควบคุมเพื่อความสะดวกสบายในการดําเนินงานและการบํารุงรักษา
| สถานการณ์การใช้งาน | เหตุ ผล ที่ ZM-C เหมาะ | อะไร ที่ ต้อง ตรวจสอบ ก่อน จะ รับ ยินดี |
|---|---|---|
| การติดตั้งเครือข่ายขนาดเล็ก | กล่องติดผนังขนาด 19 นิ้วสําหรับอุปกรณ์มาตรฐาน | ความลึกของอุปกรณ์ ทิศทางของสายไฟฟ้า การสนับสนุนผนัง |
| จุดขอบโทรคมนาคม | สนับสนุนการจัดตั้งอุปกรณ์โทรคมนาคมภายในบ้าน | เส้นทางการเข้าสายเคเบิล ความปลอดภัยในการใช้งาน สถานที่เติบโต |
| การติดตั้งระบบรักษาความปลอดภัย | เหมาะสําหรับอุปกรณ์ที่คอมแพคทคอนเซ็นทรัลในสถานที่ภายในที่คุ้มกัน | ความหน่วงร้อน ความต้องการล็อค ความถี่ในการบํารุงรักษา |
| อุปกรณ์การเข้าถึงฝั่งสาขา | ใช้ได้ดีเมื่อตู้ที่ยืนบนพื้นจะเกิน | ความต้องการของชั้น, การจัดหาพลังงาน, การขยายในอนาคต |
| การใช้งานในภายในแบบเบา | ให้บริการที่เรียบร้อยและใช้ได้โดยไม่ต้องใช้พื้นที่พื้นที่ | คุณภาพการติดตั้ง เส้นทางการเข้าถึง ความเหมาะสมต่อสิ่งแวดล้อม |
สําหรับทีมงานวิศวกรรมและการจัดซื้อส่วนใหญ่ ทางเลือกที่ถูกต้องที่รวดเร็วที่สุด คือการตรวจสอบวิธีการติดตั้ง ความเหมาะสมในห้องพัก ความลึกของอุปกรณ์ การเข้าถึงบริการและพฤติกรรมทางความร้อน ก่อนล็อคแบบกระเป๋า.
| จุดการตัดสินใจ | เลือก ZM-C เมื่อ | ไม่ต้องเลือกเวลา | ทิศทางอื่น | ค่าใช้จ่าย / ความเสี่ยง / ผลต่อการรักษา |
|---|---|---|---|---|
| ประเภทอุปกรณ์ | จําเป็นต้องมีการติดตั้งติดผนัง 19 นิ้ว | โครงการนี้ต้องการความจุในพื้นหรือขยายห้องกลาง | ใช้ตู้ที่ยืนอยู่บนพื้น | การใช้งานกระเป๋าฝาที่ถูกต้อง ช่วยประหยัดค่าใช้จ่ายและค่าใช้จ่ายโครงการ |
| ระดับภาระ | อุปกรณ์ยังคงอยู่ในระยะบรรทุกสแตตติก 60 กิโลกรัม | สถานที่ต้องการการสนับสนุนอุปกรณ์ที่หนักกว่าหรือสํารองโครงสร้างที่ใหญ่กว่า | เลือกแพลตฟอร์มตู้ที่มีภาระสูงกว่า | การเลือกภาระที่ผิดพลาดเพิ่มความเสี่ยงต่อความปลอดภัยและความน่าเชื่อถือ |
| สิ่งแวดล้อม | สถานที่ในห้อง และ IP20 เป็นที่ยอมรับได้ | ต้องการการป้องกันภายนอกหรือการเข้าสูงกว่า | ใช้วิธีการป้องกันที่สูงกว่า | การเลือกสภาพแวดล้อมที่ไม่ถูกต้องเพิ่มความเสี่ยงในการบํารุงรักษาและความล้มเหลว |
| ความลึกตรงกัน | พื้นที่ติดตั้งที่ปรับให้เหมาะสมกับความลึกของอุปกรณ์จริงและการอนุญาตสายไฟฟ้า | อุปกรณ์ร่างกายบวกเครื่องเชื่อมเกินพื้นที่ใช้ได้ของตู้ | เลื่อนไปยังรูปแบบตู้ที่ลึกกว่าหรือแตกต่างกัน | ความลึกที่ไม่ตรงกัน เป็นสาเหตุที่ทําให้การติดตั้งช้า |
| พฤติกรรมทางความร้อน | ความหนาวของภาระปานกลางและสนับสนุน fan พร้อมเพียงพอ | อุปกรณ์ที่ปิดให้เกิดความร้อนสูงอย่างต่อเนื่อง โดยไม่ต้องวางแผนความร้อน | เลือกวิธีแก้ไขที่ใหญ่กว่าหรือมุ่งเน้นการอากาศมากกว่า | การละเว้นความร้อนจะลดอายุและความมั่นคงในการใช้งานของอุปกรณ์ |
| แบบการเข้า | การเข้าถึงด้านหน้าและกลยุทธ์การบริการด้านข้างเหมาะสมกับแผนบํารุงรักษา | สถานที่ต้องการการเข้าถึงด้านหลังหรือด้านกว้างอย่างไม่ธรรมดา | ใช้ตู้ที่มีการรับรองการใช้งานมากกว่า | การออกแบบทางเข้าที่เหมาะสม ลดแรงงานและการทํางานใหม่ |
หากโครงการเป็นภายใน, ติดผนัง, ความเบา, ความลึกที่ตรงกัน, และการจัดการทางความร้อน, ZM-C เป็นปกติจะเหมาะสมสําหรับเครือข่ายคอมแพ็คต์, โทรคมนาคม, และการใช้งานความปลอดภัย.
การเลือก ZM-C ที่ถูกต้องขึ้นอยู่กับรายละเอียดการใช้งาน แทนที่จะเป็นขนาดหัวข้อเท่านั้น ในการซื้อ B2B ปัญหาที่พบบ่อยที่สุดมาจากการประเมินต่ําความลึกของอุปกรณ์ทิศทางการเข้าสายและพื้นที่บริการหลังการติดตั้ง.
| ปัจจัยการเลือก | คําถาม ที่ ควร ถาม | แนะนํา |
|---|---|---|
| ความจุของเรค | ต้องติดตั้งอุปกรณ์และอุปกรณ์เสริมกี่ชิ้น ตอนนี้และหลัง? | ปล่อยพื้นที่สํารองแทนการปรับขนาดเพียงลําบากปัจจุบัน |
| ความลึก | ความลึกของอุปกรณ์จริงรวมถึงเครื่องเชื่อม และความกดของสายเคเบิลคืออะไร? | ยืนยันความลึกที่ใช้ได้ด้วยภาพวาดของอุปกรณ์จริงถ้าเป็นไปได้ |
| การจัดเส้นทางสายเคเบิล | จะเข้ามาจากด้านบน หรือด้านล่าง หรือทั้งสองข้าง? | ยืนยันเส้นทางการเดินทางและการใช้แผ่นปก ก่อนการติดตั้ง |
| การระบายอากาศ | อุปกรณ์ที่ปิดจะผลิตความร้อนเพียงพอที่จะต้องการการสนับสนุนแฟนที่ทํางานหรือไม่ | ประเมินตัวเลือกแฟนในช่วงระยะการนําเสนอ |
| การเข้าถึงบริการ | มีพื้นที่ว่างด้านหน้าและด้านข้างพอสําหรับการบํารุงรักษาหรือไม่ | เก็บพื้นที่ทํางานก่อนที่ตําแหน่งผนังสุดท้ายจะถูกกําหนด |
| การดําเนินโครงการ | มีข้อตกลงตามธรรมเนียมใด ๆ ที่ส่งผลต่อ BOM ล่าสุดหรือไม่ | หย่อนการตั้งค่าตู้ทั้งหมดก่อนการกําหนดการผลิต |
เริ่มต้นด้วยประเภทการติดตั้ง, แล้วยืนยันความลึกของอุปกรณ์, การบรรทุก, การระบายอากาศ, และพื้นที่บริการ.
มันถูกออกแบบมาสําหรับเครือข่ายในบ้านขนาดเล็ก, โทรคมนาคม, และการติดตั้งความปลอดภัยที่ต้องการที่คอมแพคต์ 19 นิ้ว
ไม่ ระดับการป้องกันที่ระบุคือ IP20 ดังนั้นมันจึงถูกกําหนดให้ใช้ในภายใน
มันเหมาะสําหรับอุปกรณ์ไอทีและโทรคมนาคมขนาด 19 นิ้วตามมาตรฐาน ภายในขอบเขตการบรรทุกความเบาและความลึกของตู้
รถรางติดตั้งทรง L ที่ปรับได้ ช่วยให้ตรงกับความลึกและตําแหน่งของอุปกรณ์จริง ลดความเสี่ยงของการไม่ตรงกันในการติดตั้ง
ใช่ แผนบนพร้อมปัดลม ทําให้เรียบง่ายในการวางแผนอากาศที่ใช้ได้เมื่อจําเป็น
การจัดซื้อจัดจ้างควรยืนยันความลึกของอุปกรณ์ ทิศทางการเข้าสายไฟฟ้า สภาพการติดตั้งผนัง ความต้องการด้านอากาศ ปริมาณ และว่าแผนการบํารุงรักษาจะตรงกับการวางแผนของตู้หรือไม่
ตู้กําแพงส่วนเดียว ZM-C เป็นทางออกที่ใช้ได้และน่าเชื่อถือสําหรับการติดตั้งในผนังสําหรับเครือข่ายในบ้านที่คอมพัคต์, โทรคมนาคม และการใช้งานด้านความปลอดภัย ความแข็งแรงของมันอยู่ที่โครงสร้างกรอบเหล็กระบบติดตั้งปรับได้, การออกแบบการเข้าสายเคเบิลที่มีการจัดระเบียบ และการเข้าถึงการบริการที่เชิงปฏิบัติการ แทนการปรับขนาดเกินความจําเป็น
สําหรับผลงานโครงการที่ดีที่สุด คาดคะแนนโดยสภาพการติดตั้งจริง: ความลึกของอุปกรณ์, สภาพภายใน, การสนับสนุนผนัง, ความหน่วงร้อน, และการเข้าถึงการบํารุงรักษาZM-C กลายเป็นตัวเลือกที่คุ้มค่าในการใช้งานอุปกรณ์เบา.
