| แบบอย่าง: | สายทองแดง | บนาด: | ไซออน คอมมิวนิเคชั่น |
|---|---|---|---|
| สี: | ดำ,เทา | กำลังโหลด: | 60กก |

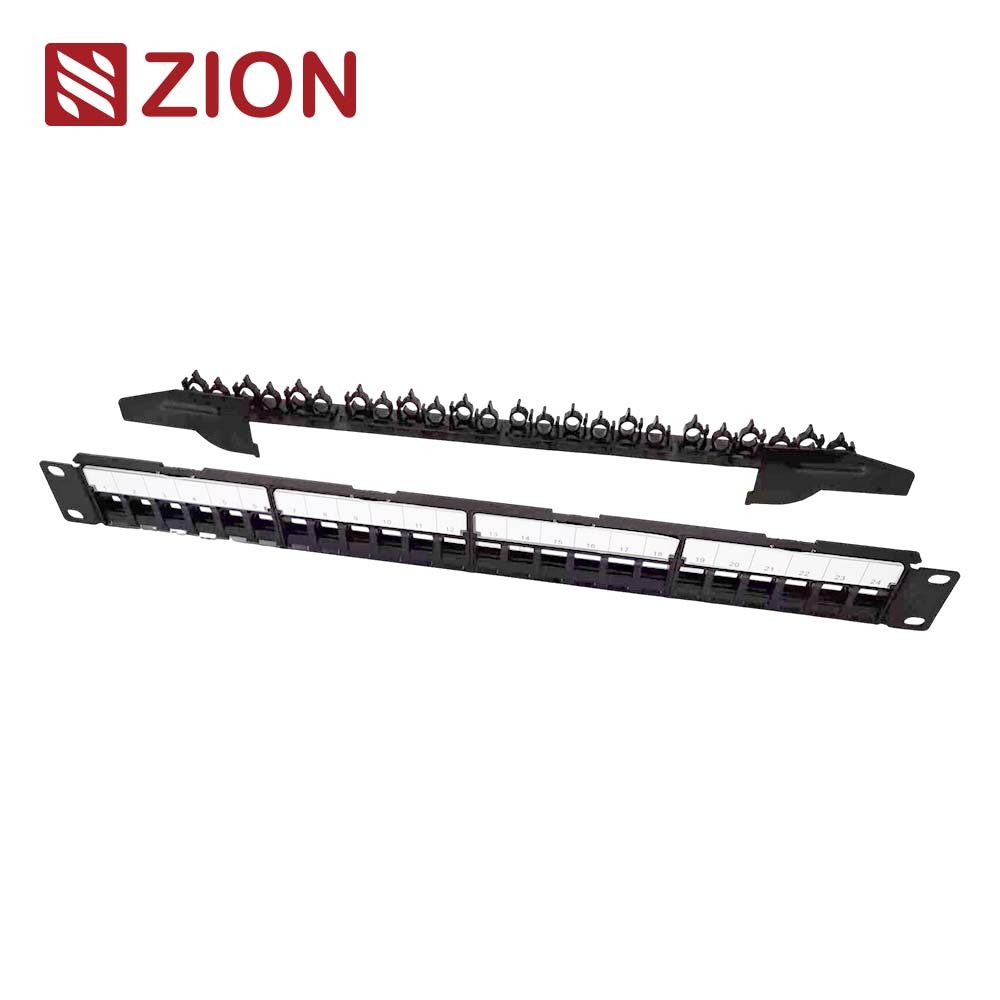

ZCBFPPU-1U24-B2 เป็นแผงแพทช์เปล่าแบบชีลด์ 1U 24 พอร์ตขนาด 19 นิ้วที่ออกแบบมาสำหรับการวางสายเคเบิลที่มีโครงสร้างแบบคีย์สโตน ผสมผสานความยืดหยุ่นของพอร์ตโมดูลาร์เข้ากับการจัดการสายเคเบิลด้านหลังแบบพับได้เพื่อการปรับใช้ชั้นวางที่สะอาดตาและการจัดระเบียบสายเคเบิลที่ง่ายขึ้น
เพิ่มมุมมองด้านหน้า มุมมองผู้จัดการสายเคเบิลแบบพับได้ ภาพระยะใกล้ของการติดตั้งคีย์สโตน และรูปภาพแอปพลิเคชันชั้นวางที่นี่
เหมาะสำหรับการสาธิตคีย์สโตนสแน็ปอิน คู่มือการติดตั้งชั้นวาง คำอธิบายการจัดการสายเคเบิล หรือภาพรวมของโรงงาน
แผงแพทช์เปล่าป้องกัน 1U 24 พอร์ตพร้อมตัวจัดการสายเคเบิลแบบพับได้เป็นแพลตฟอร์มแผงแพทช์ทองแดงแบบแยกส่วนสำหรับโครงการสายเคเบิลที่มีโครงสร้างที่ต้องการการกำหนดค่าแบบคีย์สโตนแทนที่จะเป็นพอร์ตที่โหลดคงที่ โดยมีรูปแบบชั้นวาง 1U มาตรฐานขนาด 19 นิ้ว ตำแหน่งโมดูลว่าง 24 ตำแหน่ง และโครงสร้างการจัดการสายเคเบิลด้านหลังแบบพับได้
สำหรับทีมวิศวกร คุณค่าหลักคือความยืดหยุ่นแบบโมดูลาร์บวกกับการจัดระเบียบชั้นวางที่สะอาดยิ่งขึ้น สำหรับทีมจัดซื้อ ช่วยให้การจัดหาแบบแผงและคีย์สโตนยังคงแยกจากกัน ซึ่งสามารถลดความซับซ้อนของการกำหนดมาตรฐานในโครงการที่มีข้อกำหนดแจ็คที่แตกต่างกัน
แผงแพทช์เปล่ามักถูกเลือกเพื่อให้ตัวเลือกโมดูลเปิดอยู่ แต่ข้อได้เปรียบที่ใหญ่กว่าคือช่วยให้การจัดซื้อสร้างมาตรฐานให้กับแพลตฟอร์มแผง ในขณะที่ทีมวิศวกรรมจะสรุปประเภทคีย์สโตนที่มีการป้องกันที่แน่นอนในภายหลัง
แผงแพทช์นี้ได้รับการออกแบบมาสำหรับโครงการเดินสายทองแดงแบบโมดูลาร์ที่ต้องการแพลตฟอร์มแผงเปล่าที่มีฉนวนหุ้ม พร้อมด้วยการจัดเส้นทางสายเคเบิลด้านหลังที่เป็นระเบียบ และการติดตั้งคีย์สโตนแบบสแน็ปอินที่ง่ายดาย
| คุณสมบัติ | มันหมายถึงอะไร | ประโยชน์ของโครงการ |
|---|---|---|
| เค้าโครง 1U 24 พอร์ต | รูปแบบชั้นวางมาตรฐาน 19 นิ้วพร้อมตำแหน่งโมดูล 24 ตำแหน่ง | รองรับการวางแผนชั้นวางทั่วไปและความหนาแน่นของแพตช์มาตรฐาน |
| โครงสร้างว่างเปล่าป้องกัน | จัดส่งโดยไม่มีแจ็คสโตน | ช่วยให้การเลือกโมดูลมีความยืดหยุ่นตามความต้องการเฉพาะของโครงการ |
| ผู้จัดการสายพับ | โครงสร้างองค์กรด้านหลังแบบพับได้แบบบูรณาการ | ปรับปรุงความเรียบร้อยของการเดินสายเคเบิลด้านหลัง |
| ความเหมาะสมของ Cat5e / Cat6 / Cat6A | สามารถจับคู่กับประเภทคีย์สโตนที่เกี่ยวข้องได้ | รองรับการใช้ซ้ำในการวางแผนประเภททองแดงที่กว้างขึ้น |
| โครงสร้างโมดูลสแน็ปอิน | ง่ายต่อการติดตั้งและยกเลิกการโหลดโมดูล | ลดความยุ่งยากในการประกอบและการเปลี่ยนในภายหลัง |
| การออกแบบที่เป็นมิตรต่อการระบุตัวตน | ฉลากและเครื่องหมายฝังเพื่อระบุตัวตนและการจัดการเครือข่าย | รองรับการดูแลระบบที่สะอาดยิ่งขึ้นภายในชั้นวาง |
| รองรับการหยุดกันฝุ่นเปล่า | พอร์ตโมดูลที่ไม่ได้ใช้สามารถปิดได้ด้วยชิ้นส่วนเปล่า | รักษาตำแหน่งอะไหล่ให้เรียบร้อยและสะอาดตา |
| วัสดุ SPCC | ตัวเหล็กรีดเย็น | ให้โครงสร้างแบบติดตั้งบนชั้นวางที่มั่นคง |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | 1U 24 พอร์ตแผงแพทช์เปล่าป้องกันพร้อมตัวจัดการสายเคเบิลแบบพับได้ |
| SKU | ZCBFPPU-1U24-B2 |
| มาตรฐานการติดตั้ง | 19 นิ้ว |
| ความสูงของชั้นวาง | 1U |
| จำนวนพอร์ต | 24 พอร์ต |
| ประเภทแผง | แผงแพทช์ว่างเปล่า |
| ประเภทโมดูล | เหมาะสำหรับติดตั้งกับแจ๊กแบบกุญแจ |
| การส่งมอบโมดูล | ไม่มีแจ็คสโตน / ไม่รวมโมดูลในบรรจุภัณฑ์ |
| การจัดการสายเคเบิล | พร้อมการจัดการสายแบบพับได้ |
| หมวดหมู่ที่เข้ากันได้ | เหมาะสำหรับประเภท Cat5e / 6 / 6A |
| สีแผง | ด้านหน้าสีดำพร้อมแถบรองรับสีเงิน |
| วัสดุ | เอสพีซีซี |
| ความเข้ากันได้ของแจ็ค | ใช้งานร่วมกับแจ็คสโตน 24 ชิ้น |
| ตัวเลือกพอร์ตที่ไม่ได้ใช้ | รองรับการหยุดกันฝุ่นเปล่า |
| วิธีการติดตั้งโมดูล | โครงสร้างสแน็ปอิน ง่ายต่อการติดตั้งและขนถ่ายโมดูล |
แผงควบคุมใช้ตัวเครื่องโลหะ SPCC พร้อมด้านหน้าสีดำและแถบรองรับสีเงิน โครงสร้างสแน็ปอินพอร์ตว่างได้รับการออกแบบมาสำหรับการประกอบคีย์สโตนแบบโมดูลาร์ ในขณะที่ส่วนด้านหลังแบบพับได้ช่วยให้การควบคุมเส้นทางสายเคเบิลดีขึ้นหลังจากการติดตั้งแร็ค
| องค์ประกอบการก่อสร้าง | ข้อมูลจำเพาะ | ความหมายเชิงปฏิบัติ |
|---|---|---|
| ตัวแผง | เอสพีซีซี | รองรับโครงสร้างแบบติดตั้งบนแร็คที่มั่นคง |
| รูปลักษณ์ด้านหน้า | ด้านหน้าสีดำพร้อมแถบรองรับสีเงิน | ให้รูปลักษณ์ที่มีโครงสร้างที่ชัดเจนในชั้นวาง |
| สถาปัตยกรรมท่าเรือ | ตำแหน่งโมดูลว่าง 24 ตำแหน่ง | ให้โปรเจ็กต์กำหนดการเลือกคีย์สโตนขั้นสุดท้ายแยกกัน |
| สไตล์การติดตั้งโมดูล | โครงสร้างสแน็ปอิน | ทำให้การติดตั้งและการเปลี่ยนง่ายขึ้น |
| องค์กรเคเบิล | การจัดการสายเคเบิลแบบพับได้ | ปรับปรุงการตกแต่งสายเคเบิลด้านหลังและลำดับการบำรุงรักษา |
| เสร็จสิ้นพอร์ตที่ไม่ได้ใช้ | สามารถใช้การหยุดกันฝุ่นเปล่าได้ | รักษาตำแหน่งอะไหล่ให้สะอาดและควบคุมด้วยสายตา |
เลือกแผงแพทช์เปล่าเมื่อโปรเจ็กต์ต้องการอิสระในการกำหนดประเภทแจ็คที่แน่นอนในภายหลัง เลือกแผงที่โหลดเมื่อประเภทโมดูลได้รับการแก้ไขแล้ว และความเร็วในการประกอบมีความสำคัญมากกว่าความยืดหยุ่นของโมดูล
แผงแพทช์นี้เหมาะที่สุดสำหรับโครงการทองแดงที่มีโครงสร้างซึ่งชอบสถาปัตยกรรมคีย์สโตนแบบโมดูลาร์ โดยเฉพาะอย่างยิ่งเมื่อระดับหมวดหมู่ที่แตกต่างกันหรือเวิร์กโฟลว์การประกอบแบบเป็นขั้นทำให้แผงเปล่าใช้งานได้ดีกว่าทางเลือกอื่นที่โหลดไว้ล่วงหน้า
| สถานการณ์การใช้งาน | เหตุใดแผงนี้จึงเหมาะกับ | สิ่งที่ต้องตรวจสอบก่อนการอนุมัติ |
|---|---|---|
| โครงสร้างชั้นวางแบบคีย์สโตนที่มีการป้องกัน | โครงสร้างเปล่ารองรับการเลือกแจ็คแบบยืดหยุ่น | ประเภทคีย์สโตนและปริมาณที่แน่นอน |
| การติดตั้งระบบ LAN เชิงพาณิชย์ | รองรับการใช้งานโมดูลาร์ Cat5e / 6 / 6A | ระดับหมวดหมู่และแผนการอัปเกรดในอนาคต |
| โครงการจัดซื้อจัดจ้างแบบมีขั้นตอน | สามารถสั่งซื้อแผงแยกจากโมดูลได้ | ขั้นตอนการประกอบและแผนการจัดหาโมดูล |
| อัปเกรดองค์กรแร็ค | ตัวจัดการแบบพับได้ช่วยปรับปรุงลำดับสายเคเบิลด้านหลัง | ระยะห่างของตู้ด้านหลังและเส้นทางสายเคเบิล |
| OEM / แพลตฟอร์มผลิตภัณฑ์ที่ได้มาตรฐาน | รองรับแพลตฟอร์มแผงที่ทำซ้ำได้พร้อมโมดูลเฉพาะโครงการ | การสร้างแบรนด์ อุปกรณ์เสริม และความคาดหวังในการบรรจุ |
ตัวเลือกที่ถูกต้องเร็วที่สุดเริ่มต้นด้วยคำถามสามข้อ: โปรเจ็กต์ต้องการความยืดหยุ่นของคีย์สโตน จำเป็นต้องมีสถาปัตยกรรมแผงหุ้มฉนวน และการจัดระเบียบสายเคเบิลในตัวมีประโยชน์ในชั้นวางหรือไม่ ถ้าใช่ แผงนี้มักจะมีความพอดี
| จุดตัดสินใจ | เลือกแผงนี้เมื่อใด | อย่าเลือกเมื่อไร. | ทิศทางทางเลือก | ต้นทุน / ความเสี่ยง / ผลกระทบต่อการบำรุงรักษา |
|---|---|---|---|---|
| ความยืดหยุ่นของโมดูล | โครงการต้องการเลือกแจ็คสโตนแยกต่างหาก | ประเภทโมดูลได้รับการแก้ไขแล้วและควรใช้พอร์ตที่โหลดไว้ล่วงหน้า | ใช้แผงแพทช์ที่โหลด | ตัวเลือกที่ถูกต้องจะหลีกเลี่ยงการจ่ายเงินสำหรับการกำหนดค่าคงที่ที่ไม่ได้ใช้ |
| กลยุทธ์การป้องกัน | โครงการนี้ต้องการแพลตฟอร์มแผงเปล่าที่มีฉนวนป้องกัน | ระบบไม่มีการหุ้มฉนวนโดยสมบูรณ์ และไม่จำเป็นต้องมีลอจิกแผงหุ้มฉนวน | ใช้แผงเปล่าที่ไม่มีฉนวนหุ้ม | การจับคู่โล่ที่ถูกต้องจะช่วยลดความไม่สอดคล้องกันของการออกแบบ |
| องค์กรแร็ค | การจัดการสายเคเบิลด้านหลังช่วยจัดวางชั้นวาง | ตู้ไม่ได้รับประโยชน์จากโครงสร้างการจัดการแบบพับ | ใช้แผงเปล่าที่เรียบง่ายกว่าหากจำเป็น | การจัดการแบบรวมสามารถลดความผิดปกติของสายเคเบิลและการทำงานซ้ำได้ |
| ช่วงหมวดหมู่ | โครงการอาจใช้โมดูลคีย์สโตน Cat5e, Cat6 หรือ Cat6A | โปรเจ็กต์ต้องการฟอร์มแฟกเตอร์ของโมดูลที่แตกต่างกัน | ใช้แผงที่ตรงกับสถาปัตยกรรมโมดูลที่แน่นอน | การจับคู่ที่ถูกต้องช่วยเพิ่มความพอดีและความเร็วในการประกอบ |
| ลักษณะพอร์ตที่ไม่ได้ใช้ | โครงการต้องการตำแหน่งอะไหล่ที่ดูสะอาดตา | พอร์ตที่ไม่ได้ใช้ไม่ใช่ข้อกังวลด้านภาพหรือการปฏิบัติงาน | ใช้การหยุดกันฝุ่นเปล่าเมื่อจำเป็นเท่านั้น | ช่วยให้ชั้นวางสำเร็จรูปสะอาดและจัดการได้ง่ายขึ้น |
| ขั้นตอนการจัดซื้อจัดจ้าง | ผู้ซื้อต้องการให้แผงและโมดูลแยกจากกัน | แนะนำให้ใช้ BOM ที่โหลดเสร็จสมบูรณ์รายการเดียว | ใช้ชุดประกอบที่โหลดไว้ล่วงหน้า | การจัดตำแหน่งที่ดีขึ้นจะช่วยลดความสับสนในการจัดหา |
เลือกรุ่นนี้เมื่อโปรเจ็กต์ต้องการตำแหน่งคีย์สโตนที่มีฉนวนป้องกัน 24 ตำแหน่งใน 1U ประโยชน์จากการจัดการสายเคเบิลแบบพับได้ในตัว และต้องการอิสระในการจ่ายโมดูลแยกกัน
การเลือกที่ถูกต้องควรประเมินความยืดหยุ่นของประเภทแม่แรง กลยุทธ์การป้องกัน ความต้องการในการจัดการสายเคเบิลด้านหลัง และการวางแผนลอจิสติกส์ ซึ่งช่วยหลีกเลี่ยงการสั่งโครงสร้างแผงที่ไม่ตรงกับวิธีการประกอบชั้นวางจริง
| ปัจจัยการคัดเลือก | คำถามที่จะถาม | คำแนะนำ |
|---|---|---|
| สถาปัตยกรรมคีย์สโตน | โครงการต้องการตัวเลือกคีย์สโตนแบบโมดูลาร์หรือไม่? | ใช้แผงนี้เมื่อตัวเลือกแจ็คต้องมีความยืดหยุ่น |
| การสนับสนุนหมวดหมู่ | โปรเจ็กต์จะใช้คีย์สโตน Cat5e, Cat6 หรือ Cat6A หรือไม่ | ยืนยันการเลือกโมดูลก่อนประกอบเป็นกลุ่ม |
| การป้องกัน | จำเป็นต้องมีแพลตฟอร์มแผงป้องกันสำหรับระบบหรือไม่ | เลือกตัวเลือกนี้เมื่อสถาปัตยกรรมที่มีการป้องกันถูกต้อง |
| องค์กรเคเบิล | การจัดการสายเคเบิลด้านหลังจะปรับปรุงการบำรุงรักษาแร็คหรือไม่ | ใช้ตัวจัดการการพับซึ่งความเรียบร้อยของชั้นวางเป็นสิ่งสำคัญ |
| ตำแหน่งสำรอง | พอร์ตทั้ง 24 พอร์ตจะถูกเติมทันทีหรือไม่? | วางแผนการหยุดกันฝุ่นที่ว่างเปล่าสำหรับตำแหน่งที่ไม่ได้ใช้ |
| การวางแผนการจัดซื้อจัดจ้าง | ต้องบรรจุและจัดส่งแผงและแจ็คจำนวนกี่แผงแยกกัน | ใช้ข้อมูลกล่องสำหรับการวางแผนคลังสินค้าและการขนส่งสินค้า |
| มิติ | ค่า | ทำไมมันถึงสำคัญ |
|---|---|---|
| การอ้างอิงความกว้างของชั้นวาง | มาตรฐาน 19 นิ้ว / ประมาณ 482.6 มม. แสดงในรูปวาด | ยืนยันความเข้ากันได้ของแร็คทั่วไป |
| การอ้างอิงความลึก | 82.54 มม. แสดงไว้ในภาพวาดด้านข้าง | มีประโยชน์สำหรับการวางแผนพื้นที่สายเคเบิลด้านหลัง |
| การอ้างอิงความสูง | 44.50 มม. แสดงในรูปวาด | รองรับการวางแผนพื้นที่ชั้นวาง |
| ช่วงผู้จัดการการพับ | แสดงเป็นโครงสร้างพับด้านหลังแบบรวม | สิ่งสำคัญสำหรับการตกแต่งสายเคเบิลและการกวาดล้างตู้ |
ข้อมูลการบรรจุเป็นสิ่งสำคัญสำหรับผู้ซื้อที่สั่งซื้อแผงเปล่าในปริมาณโครงการ เนื่องจากปริมาณแผง ปริมาณคีย์สโตน และการจัดการอุปกรณ์เสริมมักมีการวางแผนแยกกัน
| รายการบรรจุ | ข้อมูลจำเพาะ | ความหมายการจัดซื้อจัดจ้าง |
|---|---|---|
| ปริมาณกล่องภายใน | 1ชิ้น/กล่องภายใน | การจัดการและการนับหน่วยเดียวอย่างง่าย |
| ปริมาณกล่อง | 20 ชิ้น / ลัง | รองรับการวางแผนโครงการและปริมาณการขนส่งสินค้า |
| ขนาดกล่องด้านใน | 51 × 10 × 5.5 ซม | มีประโยชน์สำหรับการจัดเก็บคลังสินค้าและการวางแผนจัดส่ง |
| ขนาดกล่อง | 53 × 42.5 × 30.5 ซม | ช่วยประมาณปริมาณการขนส่งสินค้า |
| อุปกรณ์เสริมที่แสดง | สกรูและน็อต M6, สายรัดเคเบิล | ปรับปรุงการมองเห็นความพร้อมในการติดตั้ง |
เป็นแผงแพทช์เปล่าที่ให้มาโดยไม่มีแจ็คสโตน
ได้รับการออกแบบมาเพื่อให้พอดีกับแม่แรงแบบกุญแจ และระบุว่าเหมาะกับประเภท Cat5e, Cat6 และ Cat6A
ช่วยจัดระเบียบเส้นทางสายเคเบิลด้านหลังและปรับปรุงความเรียบร้อยของชั้นวางและความสะดวกในการบำรุงรักษา
ใช่. เอกสารระบุว่าพอร์ตโมดูลที่ไม่ได้ติดตั้งสามารถใช้การหยุดกันฝุ่นที่ว่างเปล่าเพื่อให้ดูสะอาดตายิ่งขึ้น
ผู้ซื้อควรยืนยันประเภทคีย์สโตนที่ต้องการ กลยุทธ์การป้องกัน ระดับหมวดหมู่ แผนผังพื้นที่ชั้นวาง และดูว่าโครงการได้รับประโยชน์จากตัวจัดการสายเคเบิลแบบพับได้ในตัวหรือไม่
สินค้าบรรจุ 1 ชิ้นต่อกล่องภายใน และ 20 ชิ้นต่อลัง
ZCBFPPU-1U24-B2 เป็นแผงแพทช์เปล่าแบบมีฉนวนป้องกันพอร์ต 1U 24 พอร์ตสำหรับการใช้งานจริงด้วยทองแดงที่มีโครงสร้างที่ต้องการความยืดหยุ่นของคีย์สโตนแบบโมดูลาร์และการจัดระเบียบสายเคเบิลด้านหลังที่สะอาดตา คุณค่าของมันมาจากสถาปัตยกรรมแบบ snap-in ที่ว่างเปล่า ความอเนกประสงค์ของประเภท และตัวจัดการสายเคเบิลแบบพับได้ในตัว แทนที่จะมาจากรูปแบบพอร์ตโหลดคงที่
เพื่อผลลัพธ์ของโครงการที่ดีที่สุด ให้จับคู่กับกลยุทธ์หลักที่มีการป้องกันที่กำหนดไว้อย่างชัดเจน ยืนยันประเภทแม่แรงที่แน่นอนก่อนการประกอบ และใช้ข้อมูลการบรรจุเพื่อการวางแผนลอจิสติกส์ที่แม่นยำยิ่งขึ้น เมื่อเงื่อนไขเหล่านั้นชัดเจน ก็จะกลายเป็นแพลตฟอร์มการแพตช์ที่มีประสิทธิภาพและยืดหยุ่นสำหรับระบบแร็คทองแดง
ส่งประเภทคีย์สโตน ระดับหมวดหมู่ ข้อกำหนดในการป้องกัน จำนวนโปรเจ็กต์ และแผนเค้าโครงชั้นวาง ZION สามารถช่วยคุณยืนยันแพลตฟอร์มแผงแพทช์ที่เหมาะสมที่สุดก่อนที่จะซื้อ
