| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | ISO, CE, RoHS, UL |
| หมายเลขรุ่น: | ฟรีปลั๊ก Toolless แรงดัน |
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
| รายละเอียดการบรรจุ: | 1 ชิ้น / ถุงพลาสติก, ชิ้น / กล่อง |
| เวลาการส่งมอบ: | ปกติ 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 30,000 ชิ้น / เดือน |
| แบบอย่าง: | ฟรีปลั๊ก Toolless แรงดัน | บนาด: | ไซออน คอมมิวนิเคชั่น |
|---|---|---|---|
| สี: | ดำ,เทา | กำลังโหลด: | 60กก |

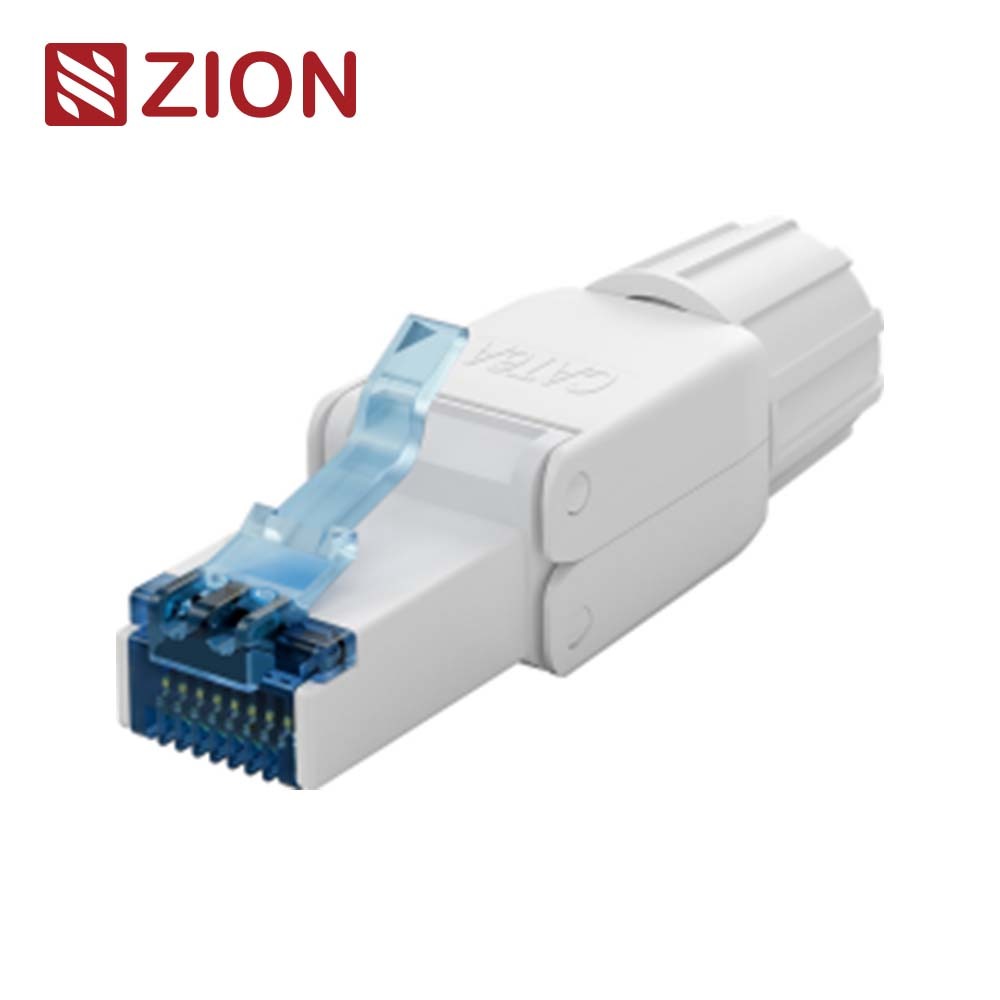

ZCTPU6A-B2 เป็นปลั๊กแบบไม่มีฉนวนหุ้ม CAT6A RJ45 ที่ได้รับการออกแบบมาเพื่อการยุติภาคสนามอย่างรวดเร็ว รองรับทั้งสายเคเบิลแข็งและสายตีเกลียวในช่วง 22AWG, 23AWG และ 24AWG สำหรับโครงการสายเคเบิลทองแดงที่มีโครงสร้าง
เพิ่มรูปภาพผลิตภัณฑ์หลัก มุมมองการติดตั้งแบบแยกส่วน แผนภาพลำดับการเดินสายไฟ และรูปถ่ายการใช้งานที่นี่
เหมาะสำหรับการสาธิตการเลิกจ้างโดยไม่ต้องใช้เครื่องมือ คู่มือการเดินสายไฟ T568 วิดีโอการติดตั้งภาคสนาม หรือภาพรวมของโรงงาน
ปลั๊กแบบไม่ต้องใช้เครื่องมือ CAT6A RJ45 UTP เป็นตัวเชื่อมต่อแบบปลายภาคสนามที่ออกแบบมาสำหรับโครงการที่ต้องการการประกอบที่รวดเร็วและทำซ้ำได้โดยไม่ต้องใช้ขั้นตอนการทำงานของเครื่องมือย้ำแบบเดิม ตั้งอยู่ในตำแหน่งสำหรับการติดตั้งทองแดงที่มีโครงสร้างซึ่งช่างเทคนิคจำเป็นต้องยุติสายเคเบิลโดยตรงที่ไซต์งาน ขณะเดียวกันก็รักษาการจัดตำแหน่งลิงก์ถาวรระดับ CAT6A
รุ่นนี้ไม่มีการชีลด์และรองรับตัวนำสายเคเบิลทั้งแบบทึบและแบบตีเกลียวในขนาด 22AWG, 23AWG และ 24AWG จากมุมมองของโครงการ การรวมกันดังกล่าวทำให้มีประโยชน์สำหรับผู้ติดตั้งที่จัดการโครงสร้างสายเคเบิลต่างๆ ทั่วทั้งระบบ LAN เชิงพาณิชย์ โทรคมนาคม และเครือข่ายอาคาร
ปลั๊กแบบไม่ต้องใช้เครื่องมือสามารถลดเวลาในการประกอบที่ไซต์งานได้ แต่ประโยชน์ของโครงการที่แท้จริงขึ้นอยู่กับการจับคู่ปลั๊กกับ OD ของสายเคเบิล ประเภทของตัวนำ มาตรฐานการเดินสายไฟ และความเป็นระเบียบเรียบร้อยของผู้ติดตั้งระหว่างการยึดและปิดสายไฟ
ZCTPU6A-B2 สร้างขึ้นด้วยความเร็ว ความเข้ากันได้ และการจัดการภาคสนามที่ง่ายขึ้น โครงสร้างแบบไม่ต้องใช้เครื่องมือและการรองรับตัวนำแบบกว้างทำให้ผู้ติดตั้งที่ทำงานในสภาพแวดล้อมที่แตกต่างกันมีความยืดหยุ่นมากขึ้น
| คุณสมบัติ | มันหมายถึงอะไร | ประโยชน์ของโครงการ |
|---|---|---|
| การออกแบบที่ไม่ต้องใช้เครื่องมือ | ไม่มีขั้นตอนการประกอบเครื่องมือย้ำแบบมาตรฐาน | เพิ่มความเร็วในการยุติภาคสนามและลดการพึ่งพาเครื่องมือ |
| โครงสร้าง CAT6A UTP | รูปแบบปลั๊ก CAT6A RJ45 ที่ไม่มีฉนวนหุ้ม | เหมาะกับการติดตั้งทองแดง UTP ที่ต้องการตำแหน่งประสิทธิภาพ CAT6A |
| การรองรับสายเคเบิลแบบแข็งและแบบควั่น | ตรงกับโครงสร้างตัวนำทั้งสอง | ปรับปรุงความยืดหยุ่นของสนามสำหรับสายเคเบิลประเภทต่างๆ |
| ความเข้ากันได้ 22/23/24AWG | รองรับขนาดตัวนำ LAN ทั่วไป | ลดความซับซ้อนในการสลับรุ่นในการจัดซื้อ |
| รองรับการเดินสายไฟ T568A / T568B | ลำดับการเดินสายไฟแสดงโดยตรงในเอกสารผลิตภัณฑ์ | ทำให้การยกเลิกภาคสนามเป็นไปอย่างง่ายดายและสามารถทำซ้ำได้ |
| PCB + IDC เค้าโครงภายใน | โครงสร้างหน้าสัมผัสภายในและที่นั่งสายรองรับการจัดตำแหน่งสัญญาณ | ช่วยปรับปรุงความสม่ำเสมอในการยกเลิก |
| เป็นไปตาม RoHS / REACH | รวมคำชี้แจงการปฏิบัติตามข้อกำหนดด้วย | มีประโยชน์สำหรับการจัดซื้อจัดจ้างและเอกสารโครงการ |
| ที่อยู่อาศัยสีขาว | ตัวเลือกสีมาตรฐาน | รองรับลักษณะที่ปรากฏที่สอดคล้องกันในการติดตั้งแบบมีโครงสร้าง |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | ปลั๊กแบบไม่ต้องใช้เครื่องมือ RJ45 UTP CAT6A |
| แบบอย่าง | ZCTPU6A-B2 |
| ชื่อผลิตภัณฑ์ที่เกี่ยวข้องในชีต | ปลั๊กแบบไม่ต้องใช้เครื่องมือ RJ45 UTP CAT6A (ZC-G40U-C6A-B2) |
| พิมพ์ | CAT6A RJ45 ปลั๊กไม่ต้องใช้เครื่องมือไม่มีฉนวนหุ้ม |
| สี | สีขาว |
| การปฏิบัติตาม | เป็นไปตาม RoHS, REACH |
| รองรับประเภทสายเคเบิล | แข็งและควั่น |
| ช่วง AWG ของสายเคเบิล | 22AWG / 23AWG / 24AWG |
| ต้านทานการติดต่อ | 20ม.โอห์ม |
| ความต้านทานของฉนวน | <= 500M โอห์ม @ 100 V DC |
| ทนต่อแรงดันไฟฟ้า | DC1000V AC700V RMS 60เฮิร์ต, 1นาที |
| ลิงค์ถาวร | ลิงค์ถาวร CAT6A: สอดคล้องกับ ANSI/TIA/EIA 568B.2-10 |
| อุณหภูมิในการจัดเก็บ | -40° / +70° |
| อุณหภูมิในการทำงาน | -10° / +60° |
| วัสดุพลาสติก | พีซีใหม่ |
| หมุดทอง | สารเรืองแสงสีบรอนซ์ ชุบทอง 3u'' หรือ 50u'' |
| เทอร์มินัลพิน | ฟอสเฟอร์บรอนซ์ ชุบสังกะสี |
| ชีวิตการติดต่อ RJ45 | นาที 750 ครั้ง |
| ไอดีซี เทอร์มินอล ไลฟ์ | นาที 250 ครั้ง |
ปลั๊กใช้ตัวเรือนพลาสติก PC ใหม่รวมกับองค์ประกอบหน้าสัมผัสสีบรอนซ์ฟอสเฟอร์และโครงสร้างภายในที่เน้น IDC/PCB การกำหนดค่านี้ได้รับการออกแบบมาเพื่อรองรับความสอดคล้องของการยุติภาคสนาม ในขณะเดียวกันก็ทำให้ผลิตภัณฑ์มีขนาดกะทัดรัดและเหมาะสำหรับการเชื่อมต่ออุปกรณ์ RJ45 โดยตรง
| องค์ประกอบการก่อสร้าง | ข้อมูลจำเพาะ | ความหมายเชิงปฏิบัติ |
|---|---|---|
| วัสดุที่อยู่อาศัย | พีซีใหม่ | รองรับโครงสร้างตัวเครื่องที่ทนทานสำหรับการใช้งานภาคสนาม |
| หมุดทอง | สารเรืองแสงสีบรอนซ์ ชุบทอง 3u'' หรือ 50u'' | ช่วยจัดความคาดหวังระดับการติดต่อให้สอดคล้องกับความต้องการของโครงการ |
| หมุดเทอร์มินัล | ฟอสเฟอร์บรอนซ์ ชุบสังกะสี | รองรับโครงสร้างการสิ้นสุดของตัวนำภายใน |
| วงจรการใช้งานอินเทอร์เฟซ RJ45 | ขั้นต่ำ 750 เท่า | มีประโยชน์สำหรับการวางแผนอายุการใช้งานในสภาพแวดล้อมที่มีการแพตช์ซ้ำบ่อยครั้ง |
| วงจรการสิ้นสุดของ IDC | ขั้นต่ำ 250 เท่า | เกี่ยวข้องกับความทนทานต่อการยกเลิกและการบำรุงรักษาบริการ |
สำหรับปลั๊กแบบไม่ต้องใช้เครื่องมือที่ติดตั้งภาคสนาม ความแม่นยำของตำแหน่งตัวนำมีความสำคัญมากกว่าความเร็วเพียงอย่างเดียว ผู้ติดตั้งควรจับคู่ลำดับการเดินสายไฟที่ถูกต้อง และกดตัวเครื่องจนสุดจนกว่าสายไฟจะเข้าสู่การไล่ล่าของ IDC
ZCTPU6A-B2 เหมาะสำหรับปลายสาย RJ45 ภาคสนาม ซึ่งช่างเทคนิคจำเป็นต้องประกอบตัวเชื่อมต่อโดยตรงที่ไซต์งาน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อม LAN และโทรคมนาคมที่มีโครงสร้างทองแดงโดยใช้สถาปัตยกรรมปลั๊กระดับ CAT6A ที่ไม่มีการชีลด์
| สถานการณ์การใช้งาน | ทำไมปลั๊กนี้ถึงพอดี | สิ่งที่ต้องตรวจสอบก่อนการอนุมัติ |
|---|---|---|
| การยุติสาย LAN ในสถานที่ | การออกแบบโดยไม่ต้องใช้เครื่องมือช่วยเพิ่มความสะดวกในการประกอบ | สายไฟ AWG และประเภทตัวนำตรงกัน |
| งานบริการภาคสนามหรืองานซ่อมแซม | มีประโยชน์ในกรณีที่ช่างเทคนิคจำเป็นต้องเปลี่ยนหรือเลิกจ้างอย่างรวดเร็ว | แก้ไขลำดับ T568A/T568B และคุณภาพการปิด |
| อาคารพาณิชย์เดินสายทองแดง | การสนับสนุน AWG แบบกว้างช่วยสร้างมาตรฐานให้กับโครงการต่างๆ | เคเบิ้ล OD และพื้นที่รอบหัวคอนเนคเตอร์ |
| OEM หรือผู้รับเหมาจัดซื้อจำนวนมาก | การจับคู่ข้อกำหนดการสนับสนุนข้อมูลด้านเทคนิคและสิ่งแวดล้อมที่ชัดเจน | ความต้องการการชุบหน้าสัมผัสและการปฏิบัติตามข้อกำหนดที่จำเป็น |
| การเชื่อมต่อเครือข่ายโดยตรงด้านอุปกรณ์ | เอกสารผลิตภัณฑ์แสดงความเข้ากันได้กับพอร์ตเครือข่าย RJ45 | เสียบพื้นที่ของร่างกายและช่องว่างโค้งงอที่ด้านอุปกรณ์ |
การเลือกที่ถูกต้องเร็วที่สุดเริ่มต้นด้วยการตรวจสอบสี่ครั้ง: ระบบไม่มีการหุ้มฉนวน, ต้องการขั้นตอนการทำงานการยุติภาคสนามโดยไม่ต้องใช้เครื่องมือหรือไม่, สายเคเบิลอยู่ในช่วง 22–24AWG และผู้ติดตั้งยอมรับที่นั่งของ IDC แทนที่จะเป็นการย้ำแบบมาตรฐานหรือไม่ ถ้าใช่ ปลั๊กนี้มักจะแข็งแรงพอดี
| จุดตัดสินใจ | เลือกปลั๊กนี้เมื่อใด | อย่าเลือกเมื่อไร. | ทิศทางทางเลือก | ต้นทุน / ความเสี่ยง / ผลกระทบต่อการบำรุงรักษา |
|---|---|---|---|---|
| กลยุทธ์การป้องกัน | โปรเจ็กต์นี้ใช้สายเคเบิล UTP และไม่ต้องการความต่อเนื่องของปลั๊กที่มีฉนวนป้องกัน | ระบบได้รับการป้องกันและจำเป็นต้องมีขั้วต่อที่มีการป้องกันที่ตรงกัน | ใช้ปลั๊ก RJ45 ที่มีฉนวนหุ้ม | การจับคู่ที่ถูกต้องจะช่วยหลีกเลี่ยงการต่อสายดินและความไม่สอดคล้องกันของ EMC |
| เวิร์กโฟลว์การสิ้นสุด | โครงการต้องการการประกอบนอกสถานที่โดยไม่ต้องใช้เครื่องมือ | ทีมงานชอบขั้นตอนการทำงานของปลั๊กเครื่องมือย้ำแบบเดิมๆ | ใช้ปลั๊กชนิดหางปลามาตรฐาน | การจับคู่เวิร์กโฟลว์ที่เหมาะสมจะช่วยลดข้อผิดพลาดในการติดตั้ง |
| ความเข้ากันได้ของตัวนำสายเคเบิล | สายเคเบิลแข็งหรือพันเกลียวในขนาด 22AWG, 23AWG หรือ 24AWG | สายเคเบิลอยู่นอกช่วงตัวนำที่ระบุ | เลือกปลั๊กให้ตรงกับประเภทสายไฟจริง | หลีกเลี่ยงปัญหาด้านความน่าเชื่อถือในการประกอบและการสัมผัส |
| ความคาดหวังด้านประสิทธิภาพ | การจัดตำแหน่งลิงก์ถาวร CAT6A เป็นที่ยอมรับสำหรับแอปพลิเคชัน | ข้อมูลจำเพาะของโครงการจำเป็นต้องมีการกล่าวอ้างประสิทธิภาพที่แตกต่างหรือเพิ่มเติม | ตรวจสอบการจัดตำแหน่งข้อกำหนดก่อนสั่งซื้อ | ป้องกันการส่งและการยอมรับไม่ตรงกัน |
| ข้อกำหนดการติดต่อ | การชุบมาตรฐาน 3u '' เป็นที่ยอมรับหรือกำหนด 50u '' ก่อน | โครงการนี้มีความคาดหวังระดับการติดต่อที่ไม่ได้กำหนดไว้ | ชี้แจงข้อกำหนดการชุบก่อนที่จะปล่อย RFQ | ลดข้อพิพาทด้านการจัดซื้อและคุณภาพ |
| ความพร้อมของผู้ติดตั้ง | ทีมงานสามารถปฏิบัติตามลำดับการติดตั้งหกขั้นตอนได้อย่างน่าเชื่อถือ | โปรเจ็กต์ต้องการเวิร์กโฟลว์ที่คุ้นเคยง่ายกว่าสำหรับผู้ติดตั้งทั้งหมด | ใช้ประเภทตัวเชื่อมต่อที่สอดคล้องกับระดับทักษะภาคสนามมากที่สุด | การเลือกที่ถูกต้องจะปรับปรุงความสม่ำเสมอและลดการทำงานซ้ำ |
เลือกรุ่นนี้เมื่อโครงการใช้สายเคเบิล UTP ช่วงตัวนำคือ 22–24AWG และช่างเทคนิคภาคสนามจะได้รับประโยชน์จากปลั๊กแบบ IDC โดยไม่ต้องใช้เครื่องมือ แทนที่จะเป็นปลั๊กแบบย้ำทั่วไป
การเลือกที่ถูกต้องควรประเมินประเภทของตัวนำ ความเข้ากันได้ของ AWG ข้อกำหนดในการป้องกัน ขั้นตอนการทำงานภาคสนาม และวงจรชีวิตที่คาดหวัง ซึ่งจะช่วยป้องกันไม่ให้ปลั๊กที่ยอมรับได้ในทางเทคนิคไม่สะดวกหรือไม่น่าเชื่อถือในสภาพแวดล้อมการติดตั้งจริง
| ปัจจัยการคัดเลือก | คำถามที่จะถาม | คำแนะนำ |
|---|---|---|
| ประเภทสายเคเบิล | โปรเจ็กต์นี้ใช้สายเคเบิลชนิดทึบ ควั่น หรือผสมหรือไม่ | ใช้รุ่นนี้เมื่อไซต์ต้องการปลั๊กหนึ่งตัวที่รองรับทั้งสองอย่าง |
| ขนาดตัวนำ | สายเคเบิลอยู่ภายใน 22AWG, 23AWG หรือ 24AWG หรือไม่ | ตรวจสอบข้อมูลจำเพาะของสายเคเบิลก่อนซื้อจำนวนมาก |
| ข้อกำหนดการป้องกัน | ระบบสายเคเบิลที่มีโครงสร้างเป็นแบบ UTP หรือมีฉนวนหุ้มหรือไม่ | เลือกตัวเลือกนี้เฉพาะเมื่อการออกแบบที่ไม่มีการหุ้มฉนวนสอดคล้องกับทั้งระบบ |
| ขั้นตอนการติดตั้ง | โครงการจะได้รับประโยชน์จากการประกอบโดยไม่ต้องใช้เครื่องมือมากกว่าการย้ำแบบมาตรฐานหรือไม่ | ใช้เครื่องมือโดยไม่ต้องใช้เครื่องมือเมื่อความเร็วภาคสนามและความสามารถในการทำซ้ำมีความสำคัญ |
| ข้อกำหนดการติดต่อ | มาตรฐาน 3u'' เพียงพอหรือเป็นที่ต้องการของ 50u? | ล็อคข้อกำหนดการชุบก่อนที่จะปล่อยคำสั่ง |
| ความคาดหวังในการบำรุงรักษา | ปลั๊กจะถูกซ่อมแซมหรือเปลี่ยนใหม่บ่อยแค่ไหน? | ตรวจสอบข้อมูลชีวิต RJ45 และ IDC เทียบกับความคาดหวังในการบริการ |
| มิติ | ค่า | ทำไมมันถึงสำคัญ |
|---|---|---|
| ความยาวโดยรวม | 47.40 มม | มีประโยชน์สำหรับการวางแผนการกวาดล้างฝั่งอุปกรณ์ |
| การอ้างอิงความกว้างด้านหน้า | 14.4 มม | เกี่ยวข้องกับการรับรู้พื้นที่ตัวเชื่อมต่อ |
| การอ้างอิงความสูงด้านหน้า | 11.60 มม | ช่วยประเมินความพอดีในพอร์ตอุปกรณ์ที่คับแคบ |
| การอ้างอิงเส้นผ่านศูนย์กลางของสายเคเบิล | แสดง Ø13.97 / Ø8.50 | มีประโยชน์สำหรับการทำความเข้าใจรูปทรงการผ่อนแรงและการเข้าสายเคเบิล |
เอกสารผลิตภัณฑ์ประกอบด้วยคู่มือการใช้งานหกขั้นตอน สิ่งนี้มีประโยชน์สำหรับทีมงานภาคสนามเนื่องจากความสม่ำเสมอในการติดตั้งมีผลกระทบโดยตรงต่อความน่าเชื่อถือในการยกเลิกและผลการทดสอบ
| ขั้นตอน | การกระทำ | ตัวติดตั้งโฟกัส |
|---|---|---|
| 1 | ถอดปลอกหุ้มสายไฟออกด้วยเครื่องมือประมาณ 2 ซม | หลีกเลี่ยงความเสียหายของฉนวนตัวนำ |
| 2 | ใส่สายเคเบิลเข้ากับ IDC ตามเทอร์มินัล T568 | ปฏิบัติตามลำดับ T568A หรือ T568B ที่ถูกต้อง |
| 3 | ตัดสายไฟส่วนเกินออก | รักษาการยุติให้เรียบร้อยและควบคุม |
| 4 | การใส่ IDC เข้าไปใน PCB | ตรวจสอบให้แน่ใจว่าที่นั่งประกอบถูกต้อง |
| 5 | กดตัวเรือนพลาสติกทั้งสองด้านลงจนกระทั่งลวดเข้าสู่การไล่ล่าพินของ IDC | ตรวจสอบให้แน่ใจว่าปิดสนิทและหุ้มด้วยลวด |
| 6 | ผลิตภัณฑ์สำเร็จรูป | ตรวจสอบก่อนการทดสอบหรือการใช้งาน |
ข้อได้เปรียบหลักของมันคือการยกเลิกภาคสนามที่รวดเร็วขึ้นโดยไม่ต้องใช้ขั้นตอนการทำงานของเครื่องมือจีบมาตรฐาน ในขณะที่ยังคงรองรับการวางตำแหน่งแอปพลิเคชัน CAT6A ที่ไม่มีการหุ้มฉนวน
มีการระบุไว้เพื่อให้จับคู่ทั้งสายแข็งและสายควั่นในขนาด 22AWG, 23AWG และ 24AWG
เป็นปลั๊กแบบไม่ต้องใช้เครื่องมือ CAT6A RJ45 ที่ไม่มีการหุ้ม ดังนั้นจึงควรจับคู่กับการออกแบบระบบ UTP
ใช่. หมุดทองระบุเป็นตัวเลือก 3u'' หรือ 50u''
เอกสารผลิตภัณฑ์แสดงคำแนะนำในการจัดเรียงพิน T568A และ T568B และขั้นตอนการติดตั้งจะแนะนำให้ผู้ใช้วางตัวนำลงใน IDC ตามเทอร์มินัล T568
ผู้ซื้อควรยืนยันช่วง AWG ของสายเคเบิล ประเภทของตัวนำ ข้อกำหนดในการป้องกัน ระดับการชุบที่ต้องการ และทีมงานที่ไซต์งานต้องการขั้นตอนการติดตั้งแบบไม่ต้องใช้เครื่องมือหรือไม่
ZCTPU6A-B2 เป็นปลั๊ก CAT6A UTP ที่ใช้งานจริงแบบไม่ต้องใช้เครื่องมือสำหรับโปรเจ็กต์ที่ให้ความสำคัญกับการยกเลิกภาคสนามที่ยืดหยุ่น ความเข้ากันได้ของตัวนำไฟฟ้าแบบผสม และคำแนะนำในการติดตั้งโดยตรง คุณค่าของมันมาจากความสมดุลของขั้นตอนการทำงานแบบไร้เครื่องมือ การรองรับช่วง AWG ข้อมูลทางไฟฟ้า และตัวเลือกการปรับแต่งหน้าสัมผัส
เพื่อผลลัพธ์ที่ดีที่สุด ให้จับคู่กับสถาปัตยกรรมสายเคเบิลที่ไม่มีฉนวนหุ้มที่กำหนดไว้อย่างชัดเจน ตรวจสอบช่วงขนาดสายเคเบิลก่อนสั่งซื้อ และตรวจสอบให้แน่ใจว่าทีมงานภาคสนามปฏิบัติตามขั้นตอนการเดินสายและการปิดอย่างระมัดระวัง เมื่อตรงตามเงื่อนไขเหล่านั้น มันจะกลายเป็นทางเลือกที่ดีสำหรับการยกเลิกสนามทองแดงอย่างมีประสิทธิภาพ
ส่งประเภทสายเคเบิล ขนาดตัวนำ ข้อกำหนดการป้องกัน การตั้งค่าการชุบ และปริมาณโครงการ ZION สามารถช่วยคุณยืนยันการกำหนดค่าปลั๊ก RJ45 ที่เหมาะสมที่สุดก่อนซื้อ
