| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Zion communication OR OEM |
| ได้รับการรับรอง: | ISO, CE, RoHS, UL |
| หมายเลขรุ่น: | แผงแพทช์ทองแดง |
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
| รายละเอียดการบรรจุ: | 1 ชิ้น / ถุงพลาสติก, ชิ้น / กล่อง |
| เวลาการส่งมอบ: | ปกติ 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที,แอล/C |
| สามารถในการผลิต: | 30,000 ชิ้น / เดือน |
| แบบอย่าง: | สายทองแดง | บนาด: | ไซออน คอมมิวนิเคชั่น |
|---|---|---|---|
| สี: | ดำ,เทา | กำลังโหลด: | 60กก |

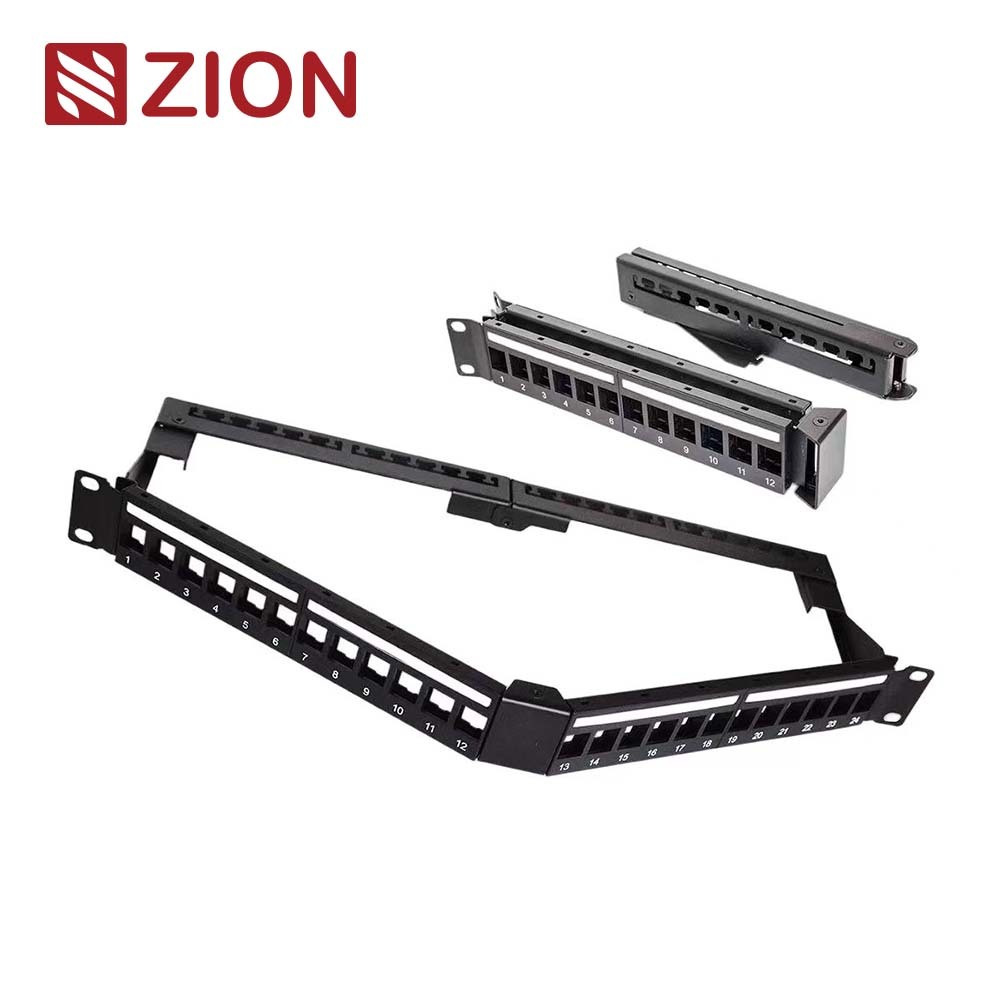

ZCBFPPU-1U24-B1 เป็นแผ่นพลาสช์เปล่า 1U ขนาด 19 นิ้ว 24 ท่าที่ไม่ได้ถูกป้องกันการรวมความยืดหยุ่นแบบโมดูล snap-in กับการจัดการสายพับแบบบูรณาการ เพื่อการจัดวาง rack.
เพิ่มวิวด้านหน้า, วิวการจัดการสายพับ, การติดตั้ง Keystone ภาพใกล้ๆ, และภาพการใช้งาน rack ที่นี่
เหมาะสําหรับการทดลองการใช้ Keystone snap-in, คู่มือการติดตั้ง rack, คําอธิบายการจัดการสายไฟฟ้า, หรือภาพรวมโรงงาน
1U 24 Ports Unshielded Folding Blank Patch Panel เป็นแพลตฟอร์มแพลตพลาสต์พลาสต์ทองแดงแบบโมดูลที่พัฒนาขึ้นเพื่อโครงการที่ชอบการตั้งค่าแบบ Keystone แทนการใช้พอร์ตที่ติดตั้งมันให้รูปแบบ rack 1U มาตรฐาน 19 นิ้วที่มีตําแหน่งโมดูลว่าง 24 และโครงสร้างการจัดการสายไฟหลังพับ.
จากมุมมองทางวิศวกรรม ค่านิยมหลักของแผ่นนี้คือความยืดหยุ่น เนื่องจากมันถูกจัดส่งโดยไม่ต้องมีแจ็คหลัก ทีมงานโครงการสามารถกําหนดการตั้งค่าพอร์ตสุดท้ายได้แยกกันจากมุมมองการจัดซื้อจัดจ้าง, มันทําให้การสร้าง rack ที่เป็นมาตรฐานง่ายขึ้นในขณะที่อนุญาตให้การเลือกโมดูลแตกต่างกันตามประเภทโครงการ
แผ่นพลาสต์ว่างมักถูกเลือกเพื่อให้การเลือกโมดูลมีความยืดหยุ่นแต่ข้อดีของโครงการที่แท้จริงมาจากการมาตรฐาน SKU ที่ง่ายขึ้น และความสามารถที่จะสอดคล้องประเภท Keystone กับความต้องการเครือข่ายที่แม่นยําในภายหลัง.
แพนลท์พลาช์นี้ถูกออกแบบมาสําหรับโครงการสายทองแดงแบบโมดูล ที่ต้องการวิธีการติดตั้งราคที่ไม่ถูกกัน และใช้หินสําคัญ
| ลักษณะ | ความ หมาย | ประโยชน์จากโครงการ |
|---|---|---|
| 1U การจัดวาง 24-Port | รูปแบบการติดตั้งเรคขนาด 19 นิ้วแบบมาตรฐานที่มีตําแหน่งโมดูล 24 | ติดกับพื้นฐาน rack ทั่วไปและสนับสนุนความหนาแน่น patch มาตรฐาน |
| โครงสร้างแผ่นพลาทช์ว่าง | ส่งโดยไม่มีแจ็คคีย์สโตน | ปล่อยให้ผู้ซื้อกําหนดการเลือกโมดูลสุดท้าย โดยแยก |
| การจัดการสายพับ | โครงสร้างการจัดการด้านหลังแบบพับรวม | ปรับปรุงวินัยสายไฟหลังและความเรียบร้อยของ rack |
| ประเภท 5e / ประเภท 6 / ประเภท 6A เหมาะสม | สามารถจับคู่กับประเภทหินสําคัญที่ตรงกันได้ | สนับสนุนการใช้งานใหม่ในโครงการที่กว้างขวางกว่าในประเภททองแดง |
| โครงสร้างโมดูล Snap-In | ง่ายในการติดตั้งและปลดโมดูล | การประกอบความเร็วและการเปลี่ยนในภายหลัง |
| การออกแบบที่สะดวกต่อการระบุตัว | ตราสัญลักษณ์และเครื่องหมายที่ใส่ไว้สําหรับการระบุและการจัดการเครือข่าย | สนับสนุนการบริหารจัดการที่สะอาดขึ้นในเรคสายไฟฟ้าที่มีโครงสร้าง |
| การสนับสนุนการหยุดที่กันฝุ่น | สนามโหลดที่ไม่ได้ใช้งานสามารถเต็มด้วยชิ้นส่วนกันฝุ่นว่าง | ปรับปรุงลักษณะและรักษาตําแหน่งสํารองเรียบร้อย |
| วัสดุของ SPCC | วัสดุเหล็กม้วนเย็นที่ระบุว่า SPCC | สนับสนุนการก่อสร้างร่างกายที่ติดตั้ง rack ที่มั่นคง |
| ปริมาตร | รายละเอียด |
|---|---|
| ชื่อสินค้า | 1U 24 ท่าเรือ ไม่ปกปิด พับแผ่นที่ว่าง |
| SKU | ZCBFPPU-1U24-B1 |
| มาตรฐานการติดตั้ง | 19 นิ้ว |
| ความสูงของราฟ | 1U |
| จํานวนท่าเรือ | 24 ท่าเรือ |
| ประเภทการป้องกัน | ไม่ปกปิด |
| ประเภทโมดูล | ชุดสําหรับใส่กับแจ็คหินสําคัญ |
| การจัดส่งโมดูล | โดยไม่มีแจ็คคีย์สโตน / ไม่รวมโมดูลในบรรจุ |
| การจัดการสายเคเบิล | พร้อมระบบจัดการสายพานพับ |
| ประเภทที่เข้ากันได้ | ชุดสําหรับชนิด Cat5e / 6 / 6A |
| สีแผ่น | ด้านหน้าสีดํา พร้อมแท่งรองเงิน |
| วัสดุ | SPCC |
| ความเหมาะสมของแจ็ค | รองรับกับ 24 ชิ้น แจ็ค Keystone ไม่ปิด |
| ตัวเลือกพอร์ตที่ไม่ได้ใช้ | รองรับการหยุดกันฝุ่นแบบว่าง |
| วิธีการติดตั้งโมดูล | โครงสร้างสล็อป-อิน ง่ายในการติดตั้งและปลดโมดูล |
แผนผังใช้ร่างโลหะ SPCC กับหน้าหน้าสีดําและแท่งรองเงินขณะที่ส่วนด้านหลังพับได้ ช่วยให้การควบคุมเส้นทางเคเบิลหลังจากการติดตั้ง.
| องค์ประกอบการสร้าง | รายละเอียด | ความ หมาย ที่ ใช้ ได้ |
|---|---|---|
| หน่วยของแผ่น | SPCC | สนับสนุนการสร้าง rack-mount ที่มั่นคง |
| ลักษณะด้านหน้า | ด้านหน้าสีดํา พร้อมแท่งรองเงิน | ให้โครงสร้างภาพที่ชัดเจนใน rack |
| สถาปัตยกรรมท่าเรือ | 24 ตําแหน่งโมดูลว่าง | ให้เครื่องติดตั้งกําหนดการเลือก Keystone สุดท้าย |
| สไตล์การติดตั้งโมดูล | โครงสร้างสับสน | ทําให้การติดตั้งและเปลี่ยนง่ายขึ้น |
| การจัดตั้งสายเคเบิล | การจัดการสายพับ | ปรับปรุงการผูกเคเบิลด้านหลังและความเรียบร้อยของ rack |
| ปลายท่าเรือที่ไม่ได้ใช้ | การหยุดกันฝุ่นว่างสามารถใช้ได้ | ทําให้ตําแหน่งสํารองดูสะอาดและควบคุมได้ |
เลือกแผ่น patch ข้างว่างเมื่อโครงการของคุณต้องการอิสระในการกําหนดชนิดแจ็คที่แม่นยําภายหลังเลือกแผ่นที่บรรทุกเมื่อการตั้งค่าโมดูลได้ถูกกําหนดแล้วและเวลาการประกอบต้องถูกลดลงอีก.
แผนปาทช์นี้เหมาะกับโครงการทองแดงที่มีโครงการโครงการที่มีโครงการโครงการที่ชอบโครงการโครงการโครงการโครงการโครงการโครงการโครงการโดยเฉพาะอย่างยิ่งเมื่อประเภททองแดงที่แตกต่างกันหรือกระแสการติดตั้งแบบระยะสั้น ทําให้แผ่นว่างมีประโยชน์มากกว่าตัวแทนที่ติดตั้งก่อน.
| สถานการณ์การใช้งาน | เหตุ ผล ที่ แผ่น นี้ เหมาะ | อะไร ที่ ต้อง ตรวจสอบ ก่อน จะ รับ ยินดี |
|---|---|---|
| สร้างเรคที่ใช้หินหลัก | โครงสร้างว่างสนับสนุนการเลือกแจ็คยืดหยุ่น | ประเภทและปริมาณของแจ็คตามโครงการ |
| การติดตั้ง LAN แบบพาณิชย์ | รองรับการใช้งานแบบ Modular Cat5e / 6 / 6A | ประเภทเครือข่ายและแผนการปรับปรุงในอนาคต |
| การจัดซื้อจัดจ้างโครงการในระยะ | แผนที่สามารถสั่งได้แยกจากโมดูล | กระบวนการประกอบงานและแผนการจัดหาโมดูล |
| การปรับปรุงองค์กร rack | การจัดการสายพับช่วยปรับปรุงการสั่งซื้อสายหลัง | ระยะว่างสายไฟหลังภายในตู้ |
| OEM / สายสินค้ามาตรฐาน | รองรับแพลตฟอร์มแพทช์แบบมาตรฐานที่มีโมดูลเฉพาะโครงการ | ความคาดหวังเกี่ยวกับแบรนด์, อุปกรณ์เสริม และการบรรจุ |
การเลือกที่ถูกต้องที่รวดเร็วที่สุดเริ่มจากคําถามสามข้อ: โครงการต้องการความยืดหยุ่นที่สําคัญ, ระบบไม่ปกปิด, และการจัดตั้งสายเคเบิลที่บูรณาการมีประโยชน์ในราค?ปกติแผ่นนี้จะเข้ากันได้ดี.
| จุดการตัดสินใจ | เลือกพานิลนี้เมื่อ | ไม่ต้องเลือกเวลา | ทิศทางอื่น | ค่าใช้จ่าย / ความเสี่ยง / ผลต่อการรักษา |
|---|---|---|---|---|
| ความยืดหยุ่นของโมดูล | โครงการต้องการที่จะเลือกแจ็คหินหลักแยกกัน | ประเภทของโมดูลได้ถูกกําหนดแล้ว และการนําเสนอพอร์ตที่ติดตั้งล่วงหน้า | ใช้แผ่นพาร์ทช์ที่ติดตั้ง | การเลือกที่ถูกต้องหลีกเลี่ยงการจ่ายเงินสําหรับการตั้งค่าที่ไม่ได้ใช้ |
| กลยุทธ์การป้องกัน | โครงการนี้ใช้แจ็คหินหลักที่ไม่ปิด | ระบบต้องการความต่อเนื่องของโมดูล | ใช้แผ่นปกปิดที่ตรงกับการออกแบบระบบ | การสอดคล้องกันแบบถูกต้อง ช่วยลดการทํางานและความเสี่ยงของการไม่สอดคล้องกัน |
| การจัดตั้ง rack | การจัดการสายไฟหลังเป็นประโยชน์สําหรับการวางวาง rack | ตู้ไม่ได้รับประโยชน์จากโครงสร้างผู้จัดการพับ | ใช้แผ่นว่างที่เรียบง่ายกว่า หากจําเป็น | การบริหารจัดการแบบบูรณาการสามารถลดความสับสนและการทํางานใหม่ของสายไฟ |
| ระดับประเภท | โครงการสามารถใช้โมดูล Cat5e, Cat6 หรือ Cat6A | โครงการต้องการรูปแบบโมดูลที่แตกต่างกัน | ใช้พานิลที่ตรงกับสถาปัตยกรรมโมดูล | การจับคู่ที่ถูกต้อง ช่วยให้เข้ากันได้ดีขึ้น และเร็วขึ้น |
| ลักษณะของท่าเรือที่ไม่ได้ใช้ | โครงการต้องการตําแหน่งที่สะอาด | ท่าเรือที่ไม่ได้ใช้ไม่ได้เป็นปัญหาทางสายตาหรือการดําเนินงาน | ใช้การหยุดกันฝุ่นว่างเพียงเมื่อจําเป็น | ช่วยให้เรคที่เสร็จแล้ว สะอาดขึ้น และใช้ง่ายขึ้น |
| กระแสการทํางานการจัดซื้อ | ผู้ซื้อต้องการ แพเนลและโมดูลจากแหล่งที่แยกกัน | สูตร BOM เต็มแบบเดียวที่บรรจุเป็นตัวเลือก | ใช้ตัวประกอบที่ติดตั้งก่อน | การปรับตัวให้ดีขึ้น ช่วยลดความสับสนในการหาแหล่ง |
เลือกรุ่นนี้เมื่อโครงการไม่ได้ปิด, ต้องการตําแหน่ง Keystone 24 ใน 1U, และได้รับประโยชน์จากการจัดการสายพับที่บูรณาการบวกกับการเลือก Keystone ที่แยกแยก
การคัดเลือกที่ถูกต้องควรประเมินความยืดหยุ่นของชนิดแจ็ค กลยุทธ์การป้องกัน ความต้องการในการจัดการสายไฟหลัง และการวางแผนโลจิสติกซึ่งช่วยหลีกเลี่ยงการสั่งการโครงสร้างแผ่นที่ไม่ตรงกับวิธีการประกอบจริงในสถานที่.
| ปัจจัยการเลือก | คําถาม ที่ ควร ถาม | แนะนํา |
|---|---|---|
| สถาปัตยกรรม Keystone | โครงการต้องการตัวเลือกแบบโมดูล | ใช้แผ่นนี้เมื่อการเลือกแจ็คต้องมีความยืดหยุ่น |
| การสนับสนุนประเภท | โครงการจะใช้ Cat5e, Cat6 หรือ Cat6A keystones? | ยืนยันการเลือกโมดูล ก่อนการประกอบเป็นจํานวนมาก |
| การป้องกัน | ระบบสายไฟฟ้าไม่ถูกกันเหรอ | เลือกนี้เมื่อการออกแบบระบบที่ไม่ปกปิดถูกต้อง |
| การจัดตั้งสายเคเบิล | การบริหารสายไฟหลังจะช่วยบํารุงรักษา rack ได้หรือไม่? | ใช้ผู้จัดการพับที่ความเรียบร้อยของเรคมีความสําคัญ |
| ตําแหน่งสํารอง | ท่าเรือทั้งหมด 24 ท่าเรือจะเต็มไปด้วยคนทันทีหรือไม่ | วางแผนการหยุดกันฝุ่นว่างสําหรับตําแหน่งที่ไม่ได้ใช้ |
| การวางแผนการจัดซื้อ | จํานวนแผ่นและแจ็คที่ต้องบรรจุและส่งแยกกันกี่แผ่น | ใช้ข้อมูลกล่องสําหรับการวางแผนโกดังและการขนส่งสินค้า |
| ขนาด | มูลค่า | เหตุ ผล ที่ มัน สําคัญ |
|---|---|---|
| ขนาดความกว้างของเรค | สมาธิ 19 นิ้ว / 482.6 มิลลิเมตรที่แสดงในภาพ | ยืนยันความสอดคล้องกับ rack |
| ความลึกของการอ้างอิง | 250 มิลลิเมตรที่แสดงในภาพวาดด้าน | มีประโยชน์ในการวางแผนพื้นที่สายไฟหลัง |
| ความสูงมาตรฐาน | 1U / ประมาณ 44.5 มิลลิเมตร ความสูงด้านหน้าที่ระบุโดยรูปแบบการวาด | รองรับการวางแผนพื้นที่ rack |
| ระยะเวลาการจัดการพับ | แสดงเป็นโครงสร้างพับด้านหลังที่บูรณาการ | สําคัญสําหรับการผูกเคเบิลและการปลดกระเป๋า |
ข้อมูลการบรรจุเป็นประโยชน์โดยเฉพาะสําหรับผู้ซื้อโครงการที่สั่งแผ่นว่างในปริมาณ เนื่องจากปริมาณแผ่น, ปริมาณหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหิน
| สินค้าบรรจุ | รายละเอียด | ความหมายของการจัดซื้อ |
|---|---|---|
| จํานวนกล่องภายใน | 1 PC / กล่องภายใน | การจัดการและนับของหน่วยเดียวที่ง่าย |
| จํานวนกล่อง | 20 ชิ้น/กล่อง | สนับสนุนการวางแผนปริมาณโครงการและการขนส่ง |
| ขนาดกล่องภายใน | 51 × 10 × 5,5 ซม. | มีประโยชน์สําหรับการจัดเก็บโกดังและการวางแผนการส่ง |
| ขนาดกล่อง | 53 × 42.5 × 30.5 ซม. | ช่วยในการประเมินปริมาณสินค้า |
| อุปกรณ์เสริมที่แสดง | M6 สกรูและมังคุด, สายเชื่อม | ปรับปรุงการมองเห็นความพร้อมในการติดตั้ง |
มันคือแผ่นแผ่นที่ว่างที่จัดส่งโดยไม่มีแจ็คหินสําคัญ
มันถูกออกแบบมาเพื่อติดตั้งกับแจ็คคีย์สโตนที่ไม่ปิดกัน และถูกระบุว่าเหมาะกับชนิด Cat5e, Cat6 และ Cat6A
มันช่วยจัดการเส้นทางสายไฟหลัง และสามารถปรับปรุงความเรียบร้อยของราคและความสะดวกในการบํารุงรักษา
ใช่ กระดาษระบุว่า ที่ไม่ติดตั้ง โมดูล การพุ่งสามารถใช้ ทับฝุ่นว่าง
ผู้ซื้อควรยืนยันประเภทหินสําคัญที่ต้องการ กลยุทธ์การป้องกัน ระดับประเภท แผนพื้นที่เรค และว่าโครงการได้ประโยชน์จากผู้จัดการสายเคเบิลพับที่บูรณาการหรือไม่
ผลิตภัณฑ์บรรจุ 1 ชิ้นต่อกล่องภายในและ 20 ชิ้นต่อกล่อง
ZCBFPPU-1U24-B1 เป็นแผ่นพับที่ว่างที่ใช้ได้ 1U 24 ท่าที่ไม่ปิดสําหรับการจัดตั้งทองแดงที่สร้างโครงสร้างต้องการความยืดหยุ่นแบบโมดูลและการจัดตั้งสายไฟหลังที่สะอาดกว่าความคุ้มค่าของมันมาจากสถาปัตยกรรมที่ว่าง, ความหลากหลายของหมวดหมู่, และการจัดการเคเบิลพับที่บูรณาการ แทนจากรูปแบบที่ติดตั้ง
สําหรับผลงานโครงการที่ดีที่สุด ให้ตรงกับกลยุทธ์หินแกนที่ไม่ได้ปิดกันอย่างชัดเจน ยืนยันประเภทแจ็คที่แม่นยําก่อนการประกอบ และใช้ข้อมูลการบรรจุเพื่อการวางแผน logistics ที่แม่นยํากว่าเมื่อจุดเหล่านั้นชัดเจน, มันกลายเป็นแพทเพลตฟอร์มที่ทํางานได้อย่างมีประสิทธิภาพและยืดหยุ่นสําหรับระบบเรคทองแดง
ส่งประเภทหินสําคัญ ระดับประเภท ความต้องการการป้องกัน ปริมาณโครงการ และแผนการจัดวาง rack ZION สามารถช่วยคุณยืนยันแพลตฟอร์มแพทช์ที่เหมาะสมที่สุดก่อนการซื้อ
